泰克示波器抓故障时的波形

　　示波器作为电子工程师必备的测试工具，在电路故障诊断中扮演着至关重要的角色。泰克示波器凭借其高性能、多功能的特点，在故障分析领域尤为突出。本文将深入探讨泰克示波器在抓取故障波形时的应用，并结合实际案例，分析不同类型波形的特征和处理方法。

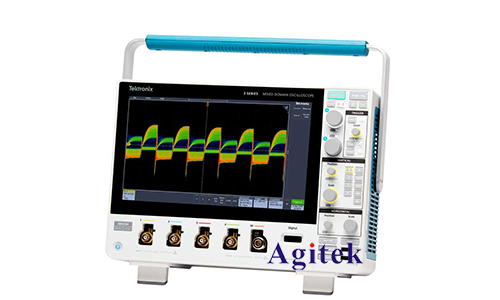

　　泰克示波器的优势

　　泰克示波器拥有多种优势，使其在故障分析中更具效率和准确性：

　　高采样率和带宽:泰克示波器提供高达100GSa/s的采样率和20GHz的带宽，能够精准捕捉高速信号的细节，为故障分析提供更准确的数据基础。

　　多种触发模式:泰克示波器支持多种触发模式，如边沿触发、脉冲宽度触发、视频触发等，可以根据不同的故障现象选择合适的触发方式，有效地捕捉故障波形。

　　丰富的测量功能:泰克示波器内置丰富的测量功能，如电压、电流、频率、周期、上升时间、下降时间等，可以对故障波形进行全面的分析和判断。

　　强大的分析工具:泰克示波器提供多种分析工具，如FFT、眼图、串行解码等，可以帮助工程师更加深入地理解故障波形的特性和规律。

　　常见故障波形的分析

　　在实际故障分析中，工程师会遇到各种类型的故障波形，需要根据不同的波形特征进行分析和判断。以下列举几种常见故障波形的分析方法：

　　电源电压波动:电源电压波动是常见的故障现象，可以通过观察示波器上电源电压波形来判断其稳定性。如果电源电压波形出现明显的波动或尖峰，则表明电源电路存在问题。

　　信号失真:信号失真会导致电路功能异常，可以通过观察示波器上信号波形来判断其失真程度。常见失真类型包括幅度失真、相位失真、谐波失真等，可以通过观察波形的形状和频率成分来进行判断。

　　噪声干扰:噪声干扰会影响电路的正常工作，可以通过观察示波器上信号波形来判断其噪声水平。如果信号波形中出现明显的噪声，则表明电路存在噪声干扰问题。

　　时序问题:时序问题是指电路中各个信号之间的时序关系出现偏差，可以通过观察示波器上多个信号波形之间的相对位置来判断其时序关系是否正确。如果信号之间的时序关系出现偏差，则表明电路存在时序问题。

　　案例分析

　　以下是一个实际案例，展示了泰克示波器在故障分析中的应用：

　　案例：一台数字电路出现工作不正常现象，工程师怀疑是时钟信号存在问题。

　　分析：工程师使用泰克示波器测量时钟信号波形，发现时钟信号的频率和幅度都正常，但信号的上升时间和下降时间过长，导致电路无法正常工作。

　　解决：工程师调整时钟电路的元器件参数，使时钟信号的上升时间和下降时间缩短，问题得以解决。

　　泰克示波器在故障分析中发挥着重要作用，其高性能、多功能的特点使其能够有效地捕捉故障波形，并进行深入分析。工程师需要掌握泰克示波器的使用技巧，并结合实际案例进行分析，才能有效地利用示波器解决电路故障问题，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
