普源DHO4404数字示波器测试电流波形怎么设置

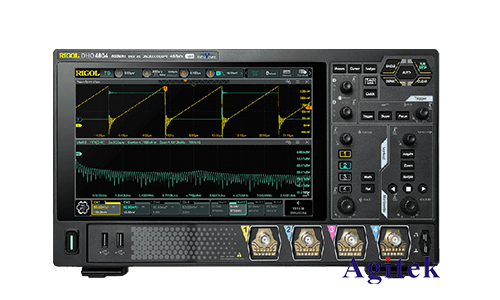

　　普源DHO4404数字示波器是一款高性能、多功能的测量仪器，可以用于测量各种类型的信号，包括电压、电流、频率、时间等。本文将重点介绍如何使用DHO4404示波器测试电流波形，并提供一些实用的测试技巧。

　　1.探头选择

　　测试电流波形需要使用电流探头。电流探头可以将大电流转换为小电流，以便示波器能够测量。常用的电流探头类型包括：

　　钳形电流探头：这种探头使用方便，可以夹在导线上进行测量。

　　霍尔效应电流探头：这种探头精度较高，可以测量高频电流。

　　罗氏线圈电流探头：这种探头适用于测量大电流。

　　选择电流探头时，需要考虑被测电流的大小、频率以及精度要求等因素。

　　2.通道设置

　　DHO4404示波器共有4个通道，每个通道都可以用于测量不同的信号。测试电流波形时，需要将电流探头连接到其中一个通道。连接时，需要注意探头的接地方式，确保测量结果的准确性。

　　3.时间基准设置

　　时间基准是指示波器显示波形的时间刻度。设置时间基准时，需要根据被测电流波形的频率进行调整。频率越高，时间基准越小。一般情况下，建议将时间基准设置为被测电流波形的周期或几个周期。

　　4.触发设置

　　触发是指示波器开始采集数据的条件。测试电流波形时，可以使用多种触发方式，例如上升沿触发、下降沿触发、电平触发等。选择合适的触发方式可以方便地观察和分析波形。

　　5.测量参数设置

　　DHO4404示波器可以测量多种参数，包括峰值电压、峰值电流、有效值、频率、周期、占空比等。测试电流波形时，可以根据需要选择不同的测量参数进行测量。

　　6.测试实例

　　以下是一个使用DHO4404示波器测试交流电流波形的实例：

　　被测电流：10A交流电

　　探头：钳形电流探头

　　通道：CH1

　　时间基准：10ms/div

　　触发：上升沿触发

　　测量参数：峰值电流、有效值、频率

　　DHO4404数字示波器可以方便地测试各种类型的电流波形。本文介绍了DHO4404示波器测试电流波形的设置步骤和测试技巧，并结合实例进行了说明。希望本文能够帮助用户快速掌握DHO4404示波器测试电流波形的功能和操作方法，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
