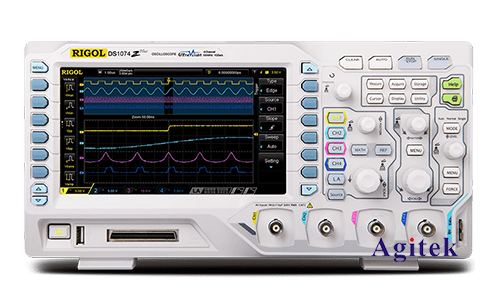

普源DS1054Z示波器测试纹波方法

　　作为电子爱好者或专业工程师，你可能对于如何使用普源DS1054Z示波器来测试电路中的纹波（ripple）感到困惑。纹波是指电源或信号中的周期性波动，可能对电路的性能产生影响。但是，别担心！在这篇文章中，我们将向您展示一种简便的方法，以便您能够轻松而有效地使用DS1054Z示波器来进行纹波测试。

　　***让我们确保您已经将DS1054Z示波器正确连接到您要测试的电路上。您可以使用示波器的探头，将它连接到您希望测量纹波的电源输出或信号线上。确保探头的地线夹具（黑色夹具）与电路的地线连接良好，而探头夹具（红色夹具）连接到您要测量的电源或信号。

　　接下来，打开您的DS1054Z示波器，并确保已正确设置垂直和水平尺度以及触发参数。在测量纹波时，您通常会选择交流（AC）耦合模式，因为这可以使示波器屏蔽直流（DC）偏移，只显示交流信号，也就是我们所关心的纹波。

　　现在，让我们进入正题：如何使用DS1054Z示波器来测试纹波？

　　1.选择适当的时间尺度：在示波器的水平设置中，选择适当的时间尺度，以便您可以清晰地观察到纹波的周期性波动。通常，开始时选择一个较宽的时间尺度，然后根据需要逐渐缩小尺度，以便更详细地查看波形。

　　2.调整垂直尺度：确保您选择的垂直尺度使得波形能够充满示波器屏幕的大部分区域，但又不至于过度放大而使波形超出屏幕范围。这将有助于您清晰地观察纹波的振幅变化。

　　3.观察波形：现在，您应该能够在示波器屏幕上清楚地看到电源或信号的波形。仔细观察波形的起伏，寻找任何明显的周期性波动，这些就是纹波的体现。

　　4.测量纹波幅度：您可以使用示波器的测量功能来准确地测量纹波的振幅。通常，您可以选择示波器的峰-峰值（Peak-to-Peak）测量功能，以便快速而准确地获取纹波的振幅数值。

　　5.分析结果：根据您的测量结果，评估纹波的振幅是否处于可接受的范围内。根据电路的要求和应用场景，您可能需要进一步调整电源或信号链路，以减小纹波的影响。

　　6.记录数据：最后，不要忘记记录您的测量数据和分析结果。这将有助于您日后对电路性能的跟踪和改进。

　　通过以上简单的步骤，您可以轻松地使用普源DS1054Z示波器来测试电路中的纹波，从而确保电路的稳定性和性能。祝您在电子实验和工程项目中取得成功，如果您有更多疑问或需求可以关注西安安泰测试Agitek哦！非常荣幸为您排忧解难。
