AT-Filter 滤波器自动化测试系统

适用场景：EMC 屏蔽型滤波器、普通 LC 信号滤波器
测试项目：舱体屏蔽效能、泄漏近场检测、瞬态抑制度、常规性能
试用：联系客服或留言获取

详细说明

1.系统说明

AT-Filter 滤波器自动化测试系统，面向 EMC 屏蔽型滤波器、普通 LC 信号滤波器两大类产品，可完成高通、低通、带通、带阻、瞬态抑制滤波器等多品类滤波器一站式自动化产线 / 实验室测试。方案覆盖电磁屏蔽性能、高压脉冲抗扰特性、电气基础性能全维度检测，支持单工位自动序列测试，统一采集数据、自动生成报告，解决人工多仪器操作效率低、数据分散、生产过程难监管的痛点，同时可承接屏蔽舱定制搭建工程。

2.适用场景

EMC 屏蔽型滤波器：电源 EMI 滤波器、车载 / 军工屏蔽滤波器，用于需要电磁屏蔽、浪涌脉冲的军工、轨道交通、新能源、通信设备。

普通 LC 信号滤波器：通用信号滤波器件，消费电子、工业控制电路板用滤波器电气性能量产检测、来料检验、研发验证。

3.测试项目

测试项目	测用内容	主要设备
舱体屏蔽效能	测屏蔽舱对电磁波的衰减能力，验证屏蔽是否达标	信号发生器、频谱分析仪
泄漏近场检测	找出舱体缝隙 / 接口处的电磁泄漏点	信号源、频谱仪、近场探头
瞬态抑制度	加 6kV 脉冲后看产品是否被击穿、抑制能力够不够	脉冲注入源
常规性能	耐压、绝缘电阻、对地电容、插入损耗、泄漏电流、温升、温度冲击、误码注入	LCR、耐压仪、绝缘电阻仪、网分、数字量板卡、示波器等

4.系统功能

系统支持对舱体屏蔽效能测试、6KV瞬态抑制度、泄漏近场检验、常规性能如：耐压、绝缘电阻、对地电容、插入损耗、泄漏电流、温升、误码注入的自动化测试

支持且有能力承建屏蔽仓
测试设备支持按用户需求选型兼容
支持测试数据的保存、导出与查询
支持测试批次信息的录入与批量管理
支持仪器单步调试及一键自动测试

5.核心优势

多项目整合：一套系统整合 EMC 屏蔽测试、高压脉冲测试、基础电气参数测试，无需多套独立仪器，减少工位占地
自动化闭环：一键执行整套测试流程，自动判读合格 / 不合格，统一输出完整测试报告，减少人工操作失误
可定制工程：屏蔽舱、工装夹具、测试序列、报表模板均可按需定制，支持实验室研发与产线质检两种使用场景
数据可追溯：完整日志记录，满足生产监管、质检审核、科研项目数据存档要求

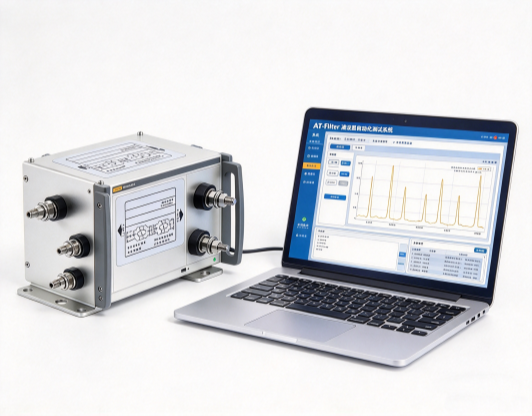

AT-Filter 滤波器自动化测试系统(图2)
