AT-NM纳伏表程控软件

　　1.软件介绍

　　1.1软件简介

　　纳伏表程控软件用于需要更高精度的电压测量和温度测量的应用，操作简便、绘制测量波形图直观。

　　1.2软件功能

　　程控软件可以满足GPIB、RS-232两种连接方式

　　程控软件可以满足CH1、CH2两通道选择

　　程控软件可以满足多量程及分辨率设置

　　程控软件可以根据需求自主设置NPLC

　　程控软件可以实时测量电压、温度随时间变化曲线

　　程控软件可以存储测试数据

　　1.3系统模块功能

　　仪器连接：根据测量需求选择相应的测量通道；

　　参数设置：可以对测量功能、通道、量程、分辨率及NPLC进行参数设置；

　　测试模块：用户可通过功能键实时采集纳伏表电压或温度测量值并绘制波形图；数据存储：用户可将测试数据以CSV格式保存至本地指定路径下。

　　2.软件使用流程

　　2.1软件流程图

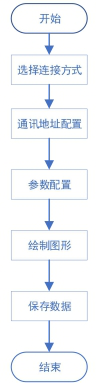

　　纳伏表程控软件流程图如图所示：

图1系统流程图

　　2.2测试界面

　　2.2.1界面图

　　在点击软件图标后，进入到纳伏表程控软件主界面，该界面的左侧上方为仪器连接方式及地址的选择部分、左侧下方为参数配置及功能按钮部分，右侧为当前测试数据图形显示部分，其测量界面如下图所示：

　　电压测量：

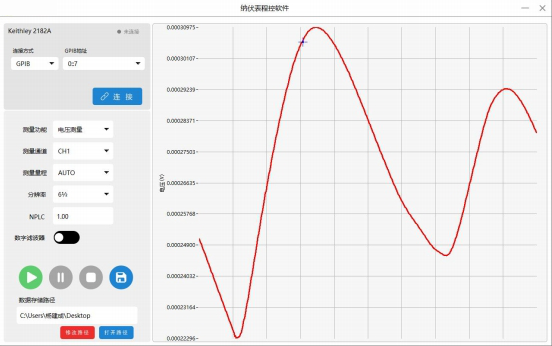

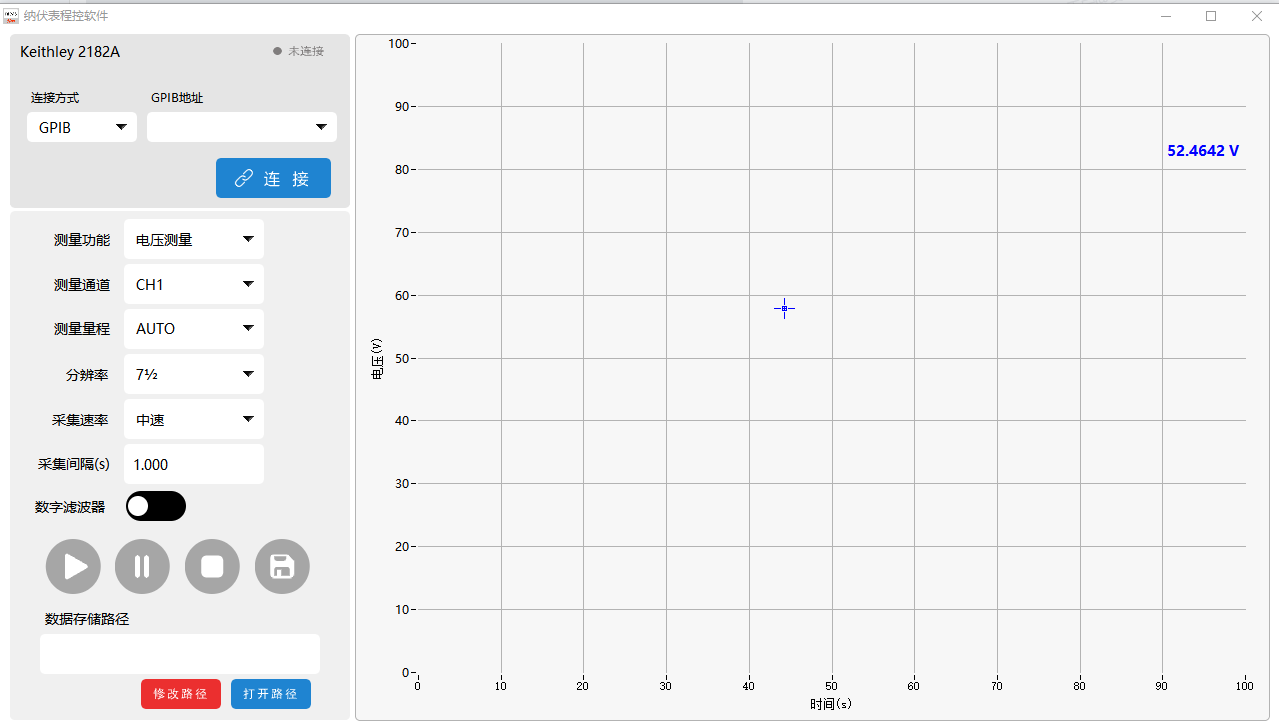

　　图2电压测量界面

　　温度测量：

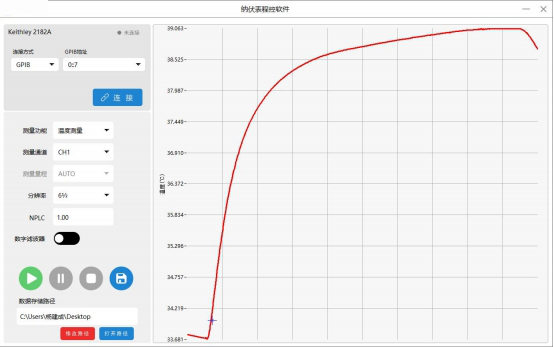

图3温度测量界面

　　2.3使用流程

　　（1）打开纳伏表程控软件，图标为；

　　（2）选择连接方式，配置通讯地址，点击连接按钮,连接成功显示绿色；

　　（3）选择测量功能　及通道；

　　（4）配置测量量程、分辨率；

　　（4）设置数字滤波器。

　　3.软件运行环境

　　操作系统要求：Win7及以上；

　　开发环境：Windows/CVI 2020；

　　驱动需求：NI-488.2 16.0。

　　4.安装与卸载

　　4.1软件安装

　　及NPLC

　　在安装软件前，请先关闭360安全卫士和360杀毒等软件。本节介绍软件的安装方法。

　　先将压缩文件(纳伏表程控软件v1.0.0安装包.rar)放在电脑硬盘的根目录下，选中该文件，鼠标右键单击选择解压到当前文件夹，成功解压后，该文件夹下会多一个纳伏表程控软件v1.0.0软件安装文件夹。

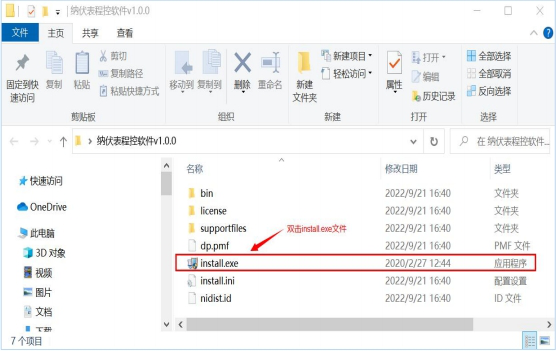

　　在纳伏表程控软件v1.0.0软件安装文件夹中找到install.exe安装文件，双击安装，如图4所示：

　　图4安装文件

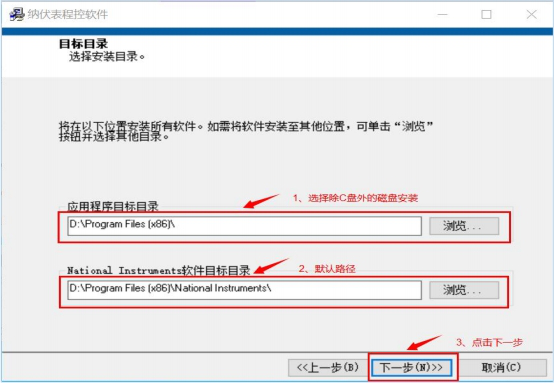

　　安装程序完成初始化后，进入安装路径选择界面，如图5所示。若电脑有固态硬盘，请将路径选择在固态硬盘，以提高后期软件使用时的速度，同时请勿将软件安装在系统盘，避免因为系统软件权限的问题导致软件使用异常。

　　图5安装路径6

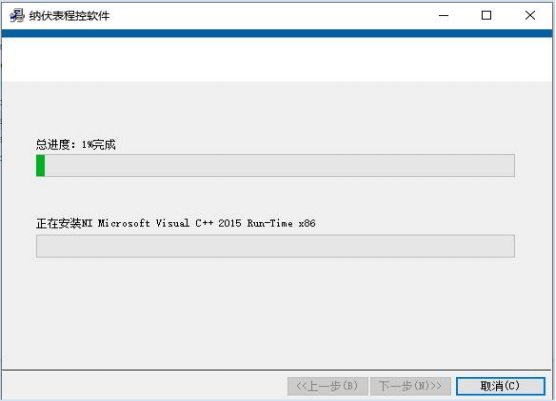

　　路径选择完成后，点击下一步，开始进行安装，如图6所示。首次进行软件安装时，会需要较长的时间，请耐心等待。安装完成后，在桌面生成纳伏表程控软件的快捷方式，同时根据系统提示完成重启操作。

　　图6安装进度

　　安装完成后，需要重启计算机，软件即可运行。如图7所示。（注意保存桌面正在书写的文件，避免丢失）
