AT-TekMSO示波器程控软件

软件介绍

软件兼容泰克 MSO4、5、6 系示波器，可以实现对该系列示波器的普通模式

以及 Fastframe 模式的采集控制和数据存储功能，可以通过多种方式展示波形，

具备波形放大、光标测量以及波形回放等功能。

软件安装

1.操作系统

软件支持 Windows7 及以上操作系统。

2.运行环境

运行电脑需要安装 NI 公司的 NI-VISA 软件。

3.软件安装

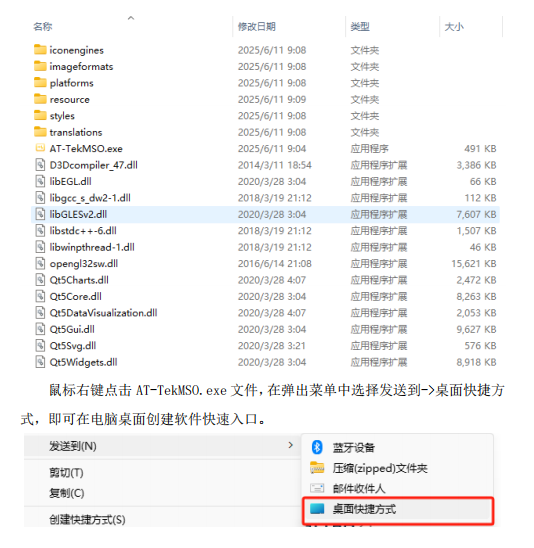

解压“AT-TekMSO 示波器程控软件”压缩包，解压后内容如下图所示。

使用说明

1.软件主界面

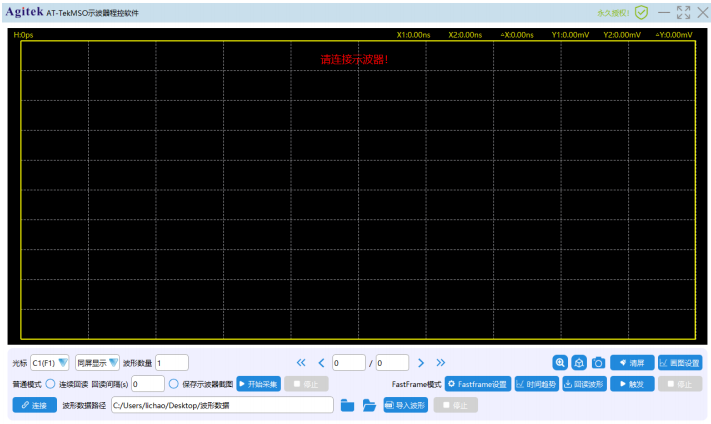

进入软件后，软件主界面如下图所示，若示波器未连接，上方提示请连接示

波器按钮，此时无法进行示波器控制相关操作。

2.软件授权

软件主界面右上显示授权状态，如下图所示。

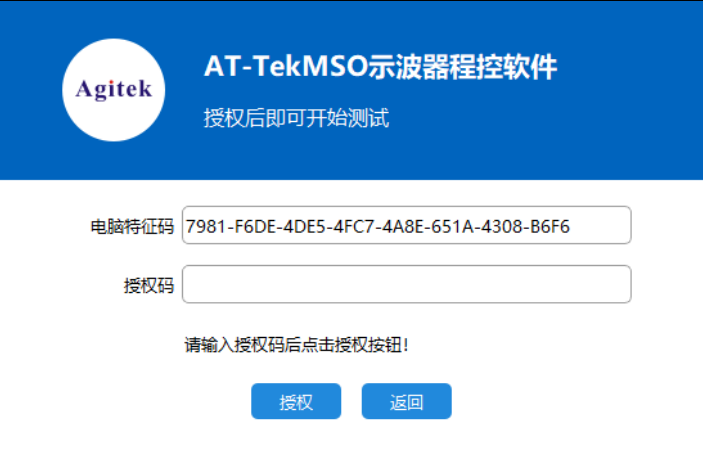

点击右侧授权按钮进入授权界面，如下图所示，需要将特征码发给技术支持

人员，由技术支持人员提供授权码，输入授权码后，点击授权按钮即可完成授权。

授权成功后，右上角的授权状态改变，软件可以开始正式使用。
