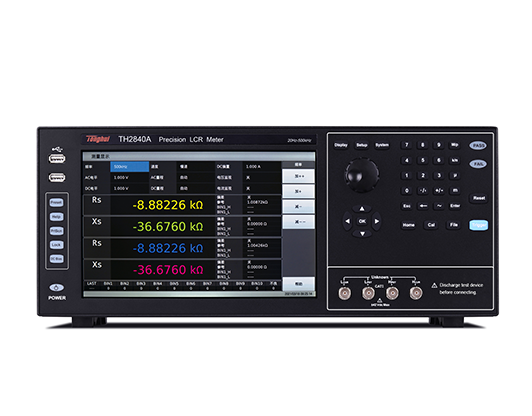

TH2840A 精密LCR数字电桥

　　性能特点

　　■测试频率：20Hz-500kHz

　　■高稳定性和一致性：14个量程配置

　　■高功率：信号电平：20VAC/100mAAC

　　内置直流偏置：±40VDC/100mADC

　　内置电流源：2A

　　■DCR电平：20VDC/100mADC

　　■高速度：测试速度高达0.56ms（1800次/秒）

　　■高分辨：10.1英寸，分辨率1280*800，电容式触摸屏

　　■点测、列表扫描、图形扫描三种测试方式

　　■四参数测量

　　■201点多参数列表扫描功能

　　■图形扫描功能，4轨迹任意选择，支持1/2/4分屏

　　■分选功能：LCR模式10档分选

　　■高兼容性：支持SCPI/MODBUS指令集，

　　兼容KEYSIGHT E4980A、E4980AL、HP4284A

　　应用

　　■无源元件：

　　电容器、电感器、磁芯、电阻器、压电器件、变压器、芯片组

　　件和网络元件等的阻抗参数评估和性能分析。

　　■半导体元件：

　　LED驱动集成电路寄生参数测试分析；变容二极管的C-VDC特性；

　　晶体管或集成电路的寄生参数分析

　　■其它元件：

　　印制电路板、继电器、开关、电缆、电池等的阻抗评估

　　■介质材料：

　　塑料、陶瓷和其它材料的介电常数和损耗角评估

　　■磁性材料：

　　铁氧体、非晶体和其它磁性材料的导磁率和损耗角评估

　　■半导体材料：

　　半导体材料的介电常数、导电率和C-V特性

• 技术参数

•


• 产品型号			TH2840A	TH2840B
  显示	显示器		10.1英寸电容触摸屏
  	比例		16:9
  	分辨率		1280×RGB×800
  测量参数	方式		四参数任意选择
  	AC		Cp/Cs、Lp/Ls、Rp/Rs、|Z|、|Y|、R、X、G、B、θ、D、Q、VAC、IAC
  	DC		RDC、VDC、IDC
  测试频率	范围		20Hz-500kHz	20Hz-2MHz
  	精度		0.01%
  	分辨率		0.1mHz (20.0000Hz-99.9999Hz)
  			1mHz (100.000Hz-999.999Hz)
  			10mHz (1.00000kHz-9.99999kHz)
  			100mHz (10.0000kHz-99.9999kHz )
  			1Hz (100.000kHz-999.999kHz)
  			10Hz (1.00000MHz-2.00000MHz)
  AC测试信号模式	额定值(ALC OFF)		设定电压为测试端开路时Hcur电压
  			设定电流为测试端短路时从Hcur流出电流
  	恒定值(ALC ON)		保持DUT上电压与设定值相同
  			保持DUT上电流与设定值相同
  测试电平	电压范围		5mVrms-20Vrms	F≤1MHz 5mVrms-20Vrms F＞1MHz 5mVrms-15Vrms
  	准确度		±（10%×设定值+2mV）（AC≤2Vrms） ±（10%×设定值+5mV）（AC＞2Vrms）
  	分辨率		1mVrms（5mVrms-0.2Vrms）
  			1mVrms（0.2Vrms-0.5Vrms）
  			1mVrms(0.5Vrms-1Vrms)
  			10mVrms(1Vrms-2Vrms)
  			10mVrms(2Vrms-5Vrms)
  			10mVrms(5Vrms-10Vrms)
  			10mVrms(10Vrms-20Vrms)
  	电流范围		50μArms-100mArms
  	分辨率(100Ω内阻)		10μArms (50μArms-2mArms)
  			10μArms (2mArms-5mArms)
  			10μArms (5mArms-10mArms)
  			100μArms (10mArms-20mArms)
  			100μArms (20mArms-50mArms)
  			100μArms (50mArms-100mArms)
  RDC测试	电压范围		100mV-20V
  	分辨率		1mV(0V-1V)
  			10mV(1V-20V)
  	电流范围		0mA-100mA
  	分辨率		10μA(0mA-10mA)
  			100μA(10mA-100mA)
  DC偏置	电压范围		0V-±40V
  	准确度		AC≤2V 1%×设定电压+5mV
  			AC>2V 2%×设定电压+8mV
  	分辨率		1mV(0V-1V)
  			10mV(±1V- ±40V)
  	电流范围		0mA-±100mA
  	分辨率		10μA(0mA-10mA)
  			100μA(10mA-100mA)
  内置电流源	电流范围		0mA-2A
  	准确度		I>5mA ±（2%×设定值+2mA）
  	分辨率		1mA
  测试端配置			四端对
  测试电缆长度			0m、1m、2m、4m
  输出阻抗			30Ω，±4%@1kHz
  			100Ω，±2%@1kHz
  数学运算			与标称值的绝对偏差Δ，与标称值的百分比偏差Δ%
  等效方式			串联、并联
  校准功能			开路OPEN、短路SHORT、负载LOAD
  测量平均			1-255次
  量程选择			自动AUTO、手动HOLD
  量程配置	LCR		100mΩ、1Ω、10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、100kΩ
  	RDC		1Ω、10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、100kΩ
  测量时间（ms）			快速+:0.56ms 快速:3.3ms 中速: 90ms 慢速: 220ms
  最高准确度			0.05%（具体参考说明书）
  测量显示范围
  Cs、Cp			0.00001pF-9.99999F
  Ls、Lp			0.00001μH-99.9999kH
  D			0.00001-9.99999
  Q			0.00001-99999.9
  R、Rs、Rp、X、Z、RDC			0.001mΩ-99.9999MΩ
  G、B、Y			0.00001μs-99.9999S
  VDC			±0V-±999.999V
  IDC			±0A-±999.999A
  θr			-3.14159-3.14159
  θd			-179.999°-179.999°
  Δ%			±（0.000%-999.9%）
  多功能参数列表扫描	点数		201点，每个点可设置平均次数，每个点可单独分选
  	参数		测试频率、AC电压、AC电流、DC BIAS电压、DC BIAS电流(100mA)、DC BIAS电流(2A)
  	触发模式		顺序SEQ：当一次触发后，在所有扫描点测量，/EOM/INDEX只输出一次
  			步进STEP：每次触发执行一个扫描点测量，每点均输出/EOM/INDEX，但列表扫描比较器结果只在最后的/EOM才输出
  	其他特点		1.扫描参数与测试参数都有多种复制功能 2.每个扫描点均可设置延时
  	比较器		每个扫描点最多可测量四个测试参数，每个参数均可设置上下限，所有测试参数都合格输出PASS信号，否则输出FAIL信号，未设上下限则不判断
  图形扫描	扫描点数		51、101、201、401、801点可选
  	结果显示		每个参数的极值以及光标所在点的扫描参数值与对应的测试参数值
  	扫描轨迹		1-4个测试参数任意选择，扫描曲线可以一分屏、二分屏、四分屏
  	显示范围		实时自动、锁定
  	坐标标尺		对数、线性
  	扫描参数		频率、AC电压、AC电流、DCV BIAS / DCI  BIAS(100mA) / DCI  BIAS(2A)
  	触发方式	单次	手动触发一次，从起点到终点一次扫描完成，下个触发信号启动新一次扫描
  		连续	从起点到终点无限次循环扫描
  	结果保存		图形、文件
  比较器	Bin分档		10Bin、PASS、FAIL
  	Bin偏差设置		偏差值、百分偏差值、关
  	Bin模式		容差、连续
  	Bin计数		0-99999
  	档判别		每档最多可设置四个参数极限范围，四个测试参数结果设档范围内显示对应档号，超出设定最大档号范围则显示FAIL，未设置上下限的测试参数自动忽略档判别
  	PASS/FAIL指示		满足Bin1-10,前面板PASS灯亮，否则FAIL灯量
  数据缓存			201个测量结果可分批读取
  存储调用	内部		约100M非易失存储器测试设定文件
  	外置USB		测试设定文件、截屏图形、记录文件
  键盘锁定			可锁定前面板按键，其他功能待扩充
  接口	USB HOST		2个USB HOST接口，可同时接鼠标、键盘，U盘同时只能使用一个
  	USB DEVICE		通用串行总线插座，小型B类（4个接触位置）；与USB TMC-USB488和USB2.0相符合，阴接头用于连接外部控制器。
  	LAN		10/100M以太网自适应
  	HANDLER		用于Bin分档信号输出
  	外部DC BIAS控制		支持TH1778A
  	RS232C		标准9针，交叉
  	RS485		可以接受改制或外接RS232转RS485模块
  开机预热时间			60分钟
  输入电压			100-120VAC/198-242VAC可选择，47-63Hz
  功耗			不小于130VA
  尺寸（WxHxD）mm3			430x177x265
  重量（kg）			11kg




• 附件

标配
配件名称	型号
带盒四端绝缘带锁Kelvin测试线	TH26011BS
夹具	TH26048
短路片	TH26010

选配
配件名称	型号
