EL-R 系列 台式直流电源

EL-R 系列 台式直流电源

厂商名称:Aim-TTi

产品型号:EL301R / EL183R / EL302R / EL561R / EL155R / EL303R / EL302RD / EL302RT / EL302P / EL

市场价格:¥0.00 (仅供参考)

促销价格:¥ 请点击在线咨询

描述:

EL-R 系列:线性稳压精密直流台式电源台式直流电源,线性调节 - 单路、双路或三路输出,模拟控制,30 至 130 瓦,
我要购买 获取报价 货期:现货
  • 详细说明
  • 产品手册

EL-R 系列:线性稳压精密直流台式电源


台式直流电源,线性调节 - 单路、双路或三路输出,模拟控制,30 至 130 瓦,静音冷却

  • 单路输出,30V/1A、18V/3.3A、56V/1.1A、15V/5A、30V/3A
  • 单路、双路或三路输出,30V/2A
  • 每个输出的独立数字电压和电流表具有 4 位分辨率
  • 可切换的本地或远程感应
  • 恒压或恒流操作
  • 可变 1.5 - 5.0V 辅助输出,2A (EL302RT)
  • 紧凑的设计使用更少的工作台空间
  • 静音无风扇散热
  • 直流输出开关,自动模式指示
  • 提供 RS232 或 USB 控制型号(30V/2A 单)

精确而简单

新的 EL-R 系列是从最畅销的 EL 系列发展而来的。通过添加四位仪表和可切换远程感应,EL-R 系列提供了更高的精度,同时保留了许多台式电源用户喜欢的操作简单性。
提供八种型号,包括单路、双路和三路输出,功率范围从 30 瓦到 130 瓦。

技术规格

输出
电压/电流范围
EL301R0至>30V;0 至 >1A(30W 标称功率)
EL183R0 至 >18V;0 至 >3.3A(60W 标称功率)
EL302R0至>30V;0 至 >2A(60W 标称功率)
EL561R0 至 >56V;0 至 >1.1A(60W 标称功率)

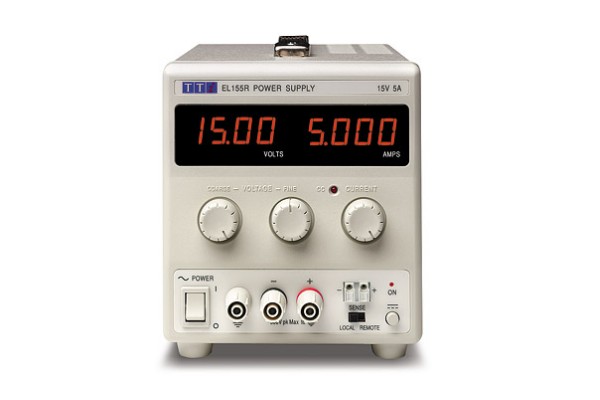

EL155R0 至 >15V;0 至 >5A(75W 标称功率)
EL303R0至>30V;0 至 >3A(90W 标称功率)
EL302RD2 x(0 至 >30V;0 至 >2A)(120W 标称功率)
EL302RT2 x(0 至 >30V;0 至 >2A)加上 1.5 至 5.0V @ 2A(130W 标称功率)
输出设定与控制
电压设定通过粗略和精细控制。
当前设置通过单对数控制
输出模式恒压或恒流自动分频。恒流模式下的CC指示灯。
输出开关电子,非隔离。输出关闭时显示预设电压和电流限制。
输出性能
纹波和噪声通常 <1mV rms,(CV 模式,20MHz 带宽)。
负载调节对于 90% 负载变化,<0.01% 的最大输出(使用远程感应)
线路调节对于 10% 线路变化,<0.01% 的最大输出
瞬态响应: <50us 至 50mV 的设置范围内 5% 至 95% 的负载变化
温度。系数(电压)通常 <100ppm/°C
输出保护
输出保护输出可承受比额定输出电压高出 20V 的正向电压。通过二极管钳位提供反向保护,电流可达 3A。
输出连接
输出端子通用 4mm 安全接线柱,间距为 19mm (0.75")。端子可接受固定护罩 4mm 插头、标准 4mm 插头、叉形端子和裸线。
遥感
感觉选择电压感应通过前面板开关选择为本地或远程
感应终端弹簧式无螺丝端子

仪表规格
显示类型双 4 位仪表,14mm (0.56") LED
电压表
解析度10mV
准确性读数的 0.3% +/- 3 位数
电流表
解析度1毫安
准确性读数的 0.5% +/- 3 位数

辅助输出(仅限 EL302RT)
电压通过前面板控制可变 <1.5V 至 >5V
仪表精度0.3% +/- 4 位数
电流限制最低 2A
负载调节<3% 90% 负载变化
线路调节<0.2% for 10% 线电压变化
纹波和噪声通常 <5mV rms,<15mV 峰峰值(20MHz 带宽)
输出保护输出可承受高达 7V 的正向电压。二极管钳位反向保护,电流高达 3A。
输出端子19mm (0.75") 间距的通用 4mm 安全接线柱
状态指示UNREG 灯

一般的
输入
交流输入230V AC 或 115V AC +/- 10%,50/60Hz。安装类别 II
弗吉尼亚州评级:
EL301R85 伏安
EL302R、EL302P、EL183R、EL561R160VA
EL155R、EL303R250VA
EL302RD、EL302RT320VA
温度与环境
工作范围+5°C 至 +40°C,20% 至 80% 相对湿度
存储范围-40°C 至 + 70°C
环境的室内使用,海拔 2000m,污染等级 2
冷却静音无风扇对流冷却
安全与 EMC
安全符合 EN61010-1
电磁兼容符合 EN61326

身体的
尺寸
单输出型号140x160x295 毫米(宽x高x深)
双输出和三输出型号260x160x295 毫米(宽x高x深)
重量
EL301R3.4公斤
EL302R、EL302P、EL183R、EL561R4.4公斤
EL155R、EL303R5.0公斤
EL302RD、EL302RT7.5公斤
