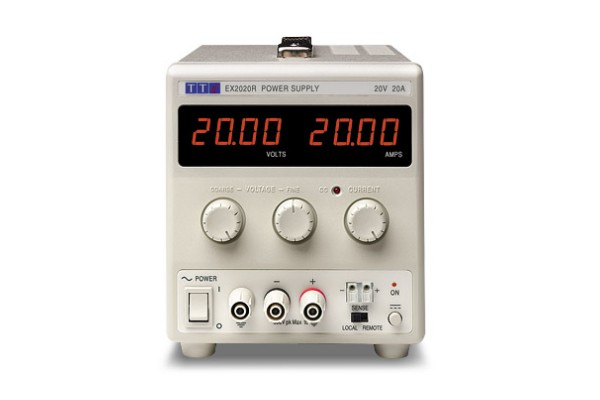

EX-R系列台式直流电源

EX-R系列台式直流电源

厂商名称:Aim-TTi

产品型号:EX1810R / EX355R / EX2020R / EX4210R / EX354RD / EX354RT /EX355P / EX355P-USB / EX752M

市场价格:¥0.00

促销价格:¥ 请点击在线咨询

描述:

EX-R 系列通过合并最畅销的 EX 系列的型号进行了扩展。通过添加四位仪表和可切换远程感应,EX-R 系列提供了更高的精度,同时保留了许多台式电源用户喜欢的操作简单性。
我要购买 货期:现货
  • 详细说明
  • 产品手册

EX-R 系列通过合并最畅销的 EX 系列的型号进行了扩展。通过添加四位仪表和可切换远程感应,EX-R 系列提供了更高的精度,同时保留了许多台式电源用户喜欢的操作简单性。
提供六种型号,包括单输出、双输出和三输出,功率范围从 175 瓦到 420 瓦。

技术规格

输出

电压/电流范围
EX355R0 至 >35V;0 至 >5A(175W 标称功率)
EX1810R0 至 >18V;0 至 >10A(180W 标称功率)
EX2020R0至>20V;0 至 >20A(400W 标称功率)
EX4210R0 至 >42V;0 至 >10A(420W 标称功率)
EX354RD2 x(0 至 >35V;0 至 >4A)(280W 标称功率)
EX354RT2 x(0 至 >35V;0 至 >4A)加上 <1 5="">5.0V @ 5A(305W 标称功率)
输出设定与控制
电压设定通过粗略和精细控制
当前设置通过单对数控制
输出模式恒压或恒流自动分频。恒流模式下的CC指示灯。
输出开关电子,非隔离。输出关闭时显示预设电压和电流限制
输出性能
纹波和噪声通常 < 2 mV rms , <10mV pk-pk , (EX355R, EX354RD, EX354RT)
通常 <2 mV rms, <20mV pk-pk (EX1810R, EX2020R, EX4210R)
CV 模式,20MHz 带宽
负载调节对于 90% 负载变化,<0.01% 的最大输出(使用远程感应)
线路调节对于 10% 线路变化,<0.01% 的最大输出
瞬态响应对于 5% 至 95% 的负载变化,<200us 至设置的 50mV 以内
温度。系数(电压)通常 <100ppm/°C
输出保护
输出保护输出可承受高达 40V 的正向电压(EX355R、EX354RD 和 EX354RT);22V(EX1810R);25V(EX2020R);48V (EX4210R)。通过二极管钳位提供反向保护,电流可达 3A。
输出连接
输出端子通用 4mm 安全接线柱,间距为 19mm (0.75")。端子可接受固定护罩 4mm 插头、标准 4mm 插头、叉形端子和裸线。
遥感
感觉选择电压感应通过前面板开关选择为本地或远程
感应终端弹簧式无螺丝端子


仪表规格显示类型双 4 位仪表,14mm (0.56") LED电压表解析度10mV准确性读数的 0.3% +/- 3 位数电流表(EX355R、EX354RD、EX354RT)解析度1毫安准确性读数的 0.5% +/- 3 位数电流表(EX1810R、EX2020R、EX4210R)解析度10毫安准确性读数的 0.6% +/- 3 位数辅助输出(仅限 E X354 RT)电压通过前面板控制可变 <1 5v="">5V仪表精度0.3% +/- 4 位数电流限制5 最低。

负载调节< 0.5 % 对于 90% 负载变化线路调节<0。1 % 用于 10% 线电压变化纹波和噪声通常 < 2 mV rms,<10 mV 峰峰值(20MHz 带宽)输出保护输出可承受高达 7V 的正向电压。二极管钳位反向保护,电流高达 3A。

输出端子19mm (0.75") 间距的通用 4mm 安全接线柱状态指示UNREG 灯一般的交流输入EX354RD、EX354RT110V 至 240V 50/60Hz(通用输入)。

安装类别

 II其他型号230V 交流 +/- 10% 50/60Hz;115V 订购。

安装类别

 II弗吉尼亚州评级EX810R、EX355R400VAEX354RD、EX354RT500VAEX2020R、EX4210R800VA温度与环境工作范围+5°C 至 +40°C,20% 至 80% 相对湿度存储范围-40°C 至 + 70°C环境的室内使用,海拔 2000m,污染等级 2冷却EX1810R、EX355R、EX354RD、EX354RT无风扇对流冷却EX2020R、EX4210R使用低噪音无刷直流风扇辅助风扇安全与 EMC安全符合 EN61010-1电磁兼容符合 EN61326身体的尺寸单输出型号140x160x320mm (WxHxD)双输出和三输出型号260x160x 320 毫米(宽x高x深)重量EX810R、EX355R3.0公斤EX2020R、EX4210R3.6公斤EX354RD、EX354RT4.3公斤
