TH8601A 线材综合测试仪

TH8601A 线材综合测试仪

厂商名称:同惠

产品型号:TH8601A

市场价格:¥14630 (仅供参考)

促销价格:¥ 请点击在线咨询

描述:

TH8601系列四端线材综合测试仪是专用于各种线缆,线束和排 线品质及连接可靠性检验的多功能,自动化的线材综合参数测试系统。
我要购买 获取报价 货期:现货
  • 详细说明
  • 产品手册

  一、TH8601线材综合测试仪简介

  ■ TH8601系列四端线材综合测试仪是专用于各种线缆,线束和排 线品质及连接可靠性检验的多功能,自动化的线材综合参数测试 系统。该系统提供可编程的恒流恒压源以及高压源,测试项目涵盖了导通,被动元件(电感,电阻,电容,二极管),交直流耐压,绝缘电阻各种高低压参数。本系统采用先进的LCR数字采样及高速长寿命通道切换技术,大大提高了测试精度,速度以及使用寿命。采用高低压分离技术,大大的提高绝缘电阻的测试性能。丰富的接口设计,本仪器还提供RS232, RS485, GPIB, USB, LAN, Handler等接口,便于用户运用于自动化检测和自动化产线

      二、性能特点

  ■ 7寸TFT LCD真彩显示器,800X480分辨率,16位色。

  ■ 内部存储空间3M

  ■ 支持U盘存储测试文件

  ■ 一键截屏功能,图片自动存储至U盘

  ■ 可通过U盘在线升级程序

  ■ 中英文可选操作界面

  ■ 最大提供128路通道,分为A、B、C、D共4个插槽

  ■ 提供1000VAC和1500VDC高压测试功能,采用高低压分离技术,使自身绝缘阻抗高达100G以上,测试范围更广

  ■ 提供4种高压测试方式:一对其他、二分法、自动测试,接地测试4种方式

  ■ 提供优秀可靠的电弧侦测功能

  ■ 测试电阻、电容、二极管等元件,采用了四端测试技术,测试精度更高;采用了电压电流分离并行采样技术,采样数据更快

  ■ 支持Typec相关线材测试,提供了整套测试方案,加入了元件一键设定功能。

  ■ 支持连接头测试,提供了多产品测试功能,以及每个产品的信号输出。

  ■ 支持多文件测试,为复杂线材提供更多更灵活的测试方案。

  ■ HANDLER接口,有8路输出,均为光耦驱动,同时用户可以自由定义每路的信号和电平

  ■ 通讯指令提供了SCPI指令系统

  ■ 提供仪器自检功能以及维修功能,可以进行在线排查仪器故障

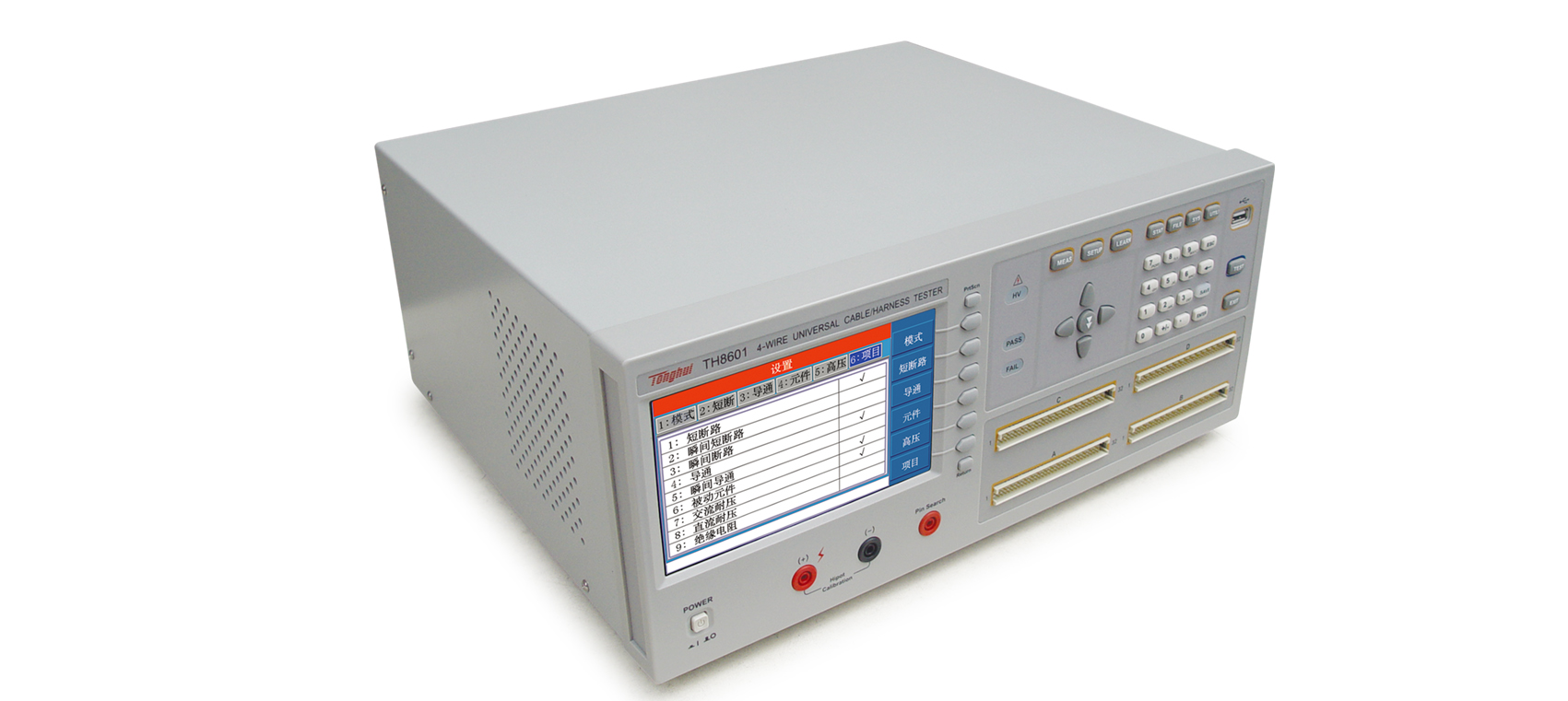

TH8601A 线材综合测试仪

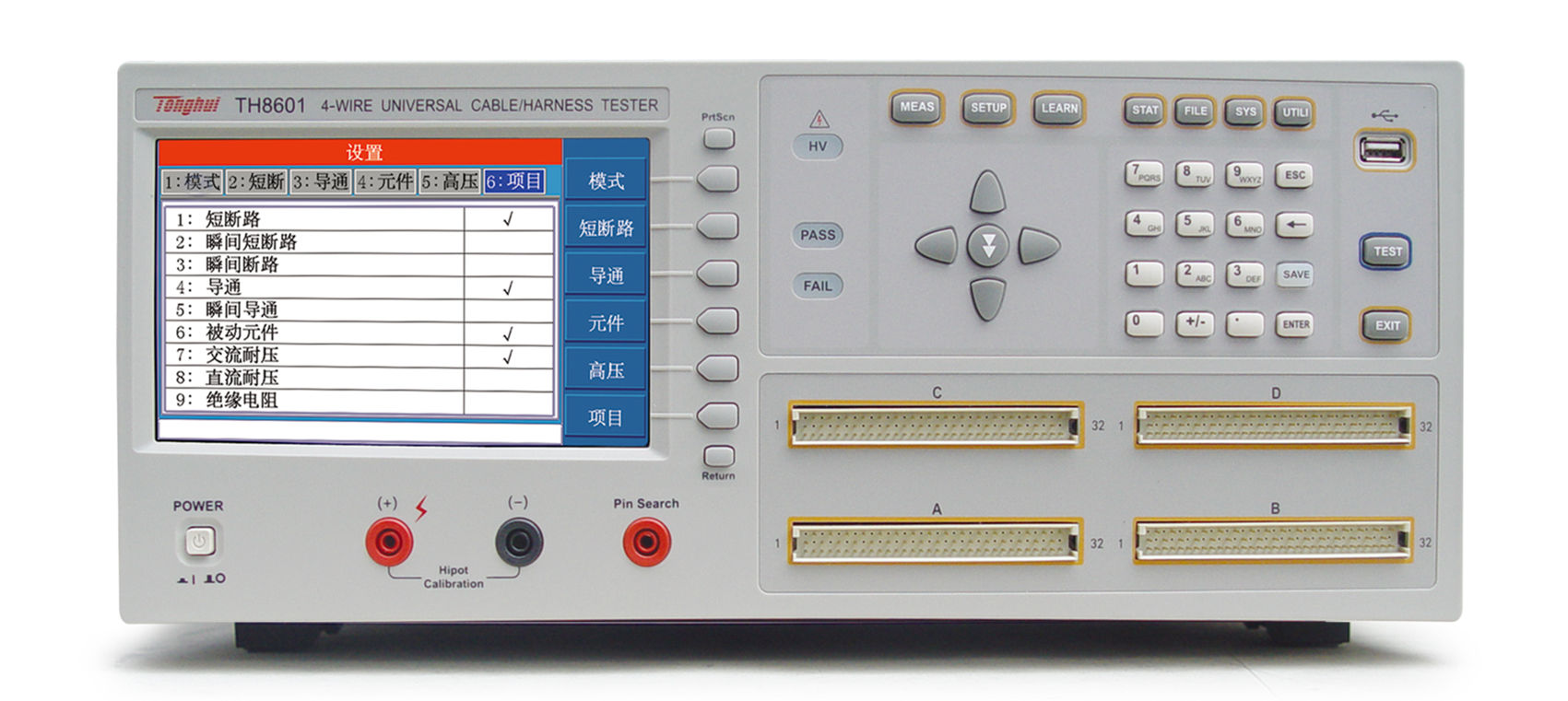

TH8601A 线材综合测试仪



       三、应用

  ■ 通讯和IT

  电话线、网络连接线、多股连接线、手机屏线、TYPEC数据线、

  USB数据线、笔记本电脑屏线、HDMI连接线、VGA连接线、IDE

  硬盘连接线、SATA硬盘连接线等

  ■ 汽车电子

  ECU连接线、汽车线束、导航连接线、导航屏线、车载电子产品

  连接线、音视频连接线

  ■ 电子工业

  排线、扁平线、接插件、电源线、多路开关、RS232连接线、

  GPIB连接线、USB延长线、多芯插座

  ■ 元器件

  无源器件:电容、电感,电阻,二极管

  ■ 安规测试

  多路耐压、绝缘

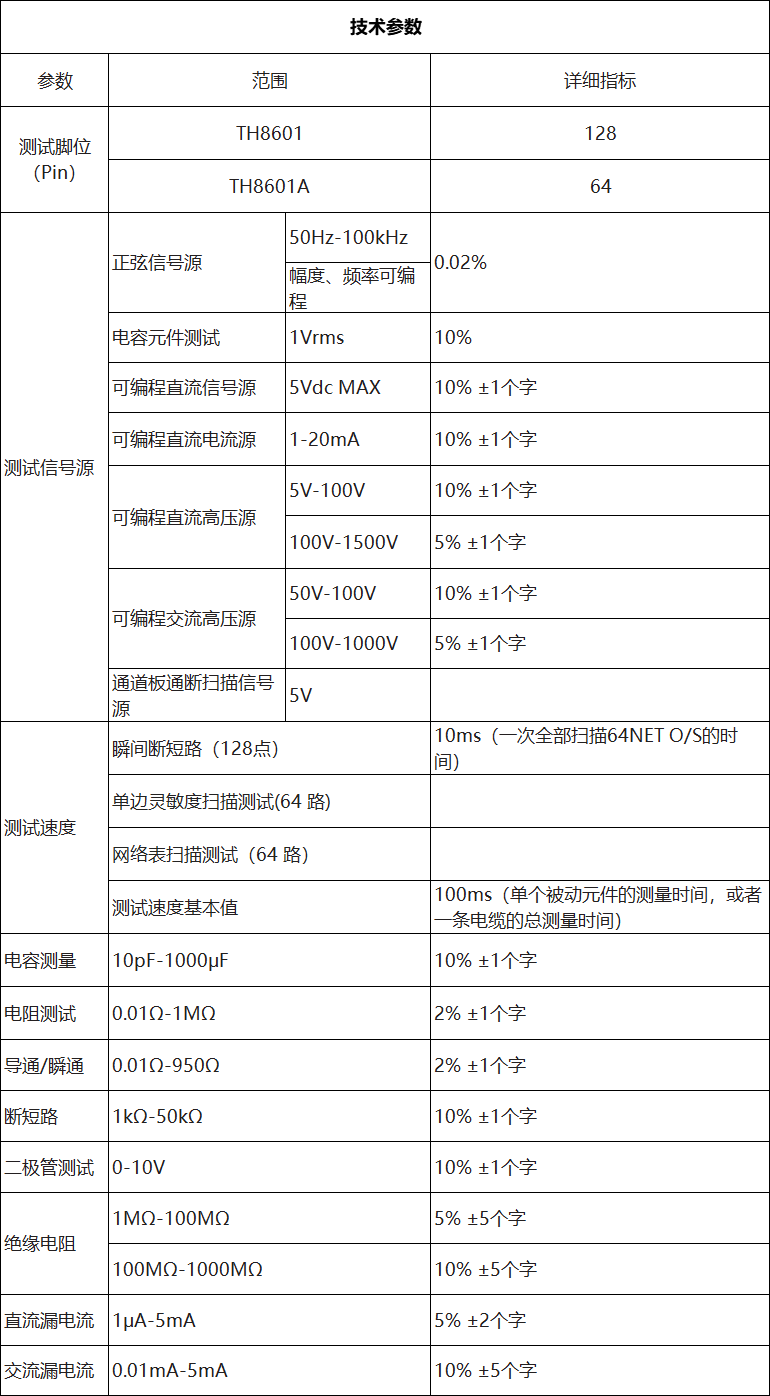

       四、技术参数

TH8601A 线材综合测试仪(图3)
