Model 745T 数字延迟发生器

745T 型数字延迟发生器 (DDG) 在台式计时仪器中提供世界领先的性能。25年前，我们的25型数字延迟发生器极大地推进了抖动低于745 ps的研究。现在，凭借现代 DDG 的所有功能，745T 型以极低的成本为用户提供了令人难以置信的性能。4T 型从前面板提供 2 个精密延迟通道(输出上升时间小于 4 ns)，后面板提供额外的 5 通道选项(输出上升时间小于 745 ns)。10T 型可同步至 80 MHz 或 10 MHz 的外部时钟或 80 MHz 至 <> MHz 之间的自定义频率，使该装置非常适合需要短时域延迟的各种应用。

时钟输入连接器和时钟输出连接器位于仪器的后面板上。后面板上方便的以太网接口允许远程控制仪器。Berkeley Nucleonics的DDG-MUC软件控制多达八种仪器(64个通道)。或者， 您 可以 使用 LabVIEW 驱动 程序 程序 或 嵌入式 Web 界面 来 简化 设置 和 控制。745T 型 包含 了 控制 软件 和 LabVIEW 驱动 程序， 无需 额外 支付 任何 费用。

由于许多行业现在正在放弃本地安装的软件包，因此我们在 745T 型仪器中嵌入了控制接口。这也允许所有参数由任何带有网络浏览器的PC，Mac或Linux系统控制。您所要做的就是在将电缆从以太网端口连接到您的计算机或网络后，在浏览器中输入设备的 IP 地址。如果无法使用 LAN 端口，也可以使用 USB 端口。以太网端口允许用户在USB为SCPI时使用Web界面或发送和接收SCPI命令。这非常适合可能需要将延迟发生器移动到不同位置的实验室。

概述

抖动

745T 型通过时钟现在与外部触发器同相，几乎消除了触发不确定性。由此产生的外部触发抖动远远优于输出与内部自由运行时钟同步的仪器。有关“在DDG中实现2皮秒抖动”的确切抖动规格和其他详细信息，请参阅数据表。下图显示了各种延迟下的典型抖动：

• 内部触发，延迟 < 100 ns：2 皮秒
• 内部触发，延迟> 100 ns：15 皮秒 + 时基
• 外部触发，延迟< 100 ns：25 皮秒
• 外部触发，延迟> 100 ns：25 皮秒 + 时基

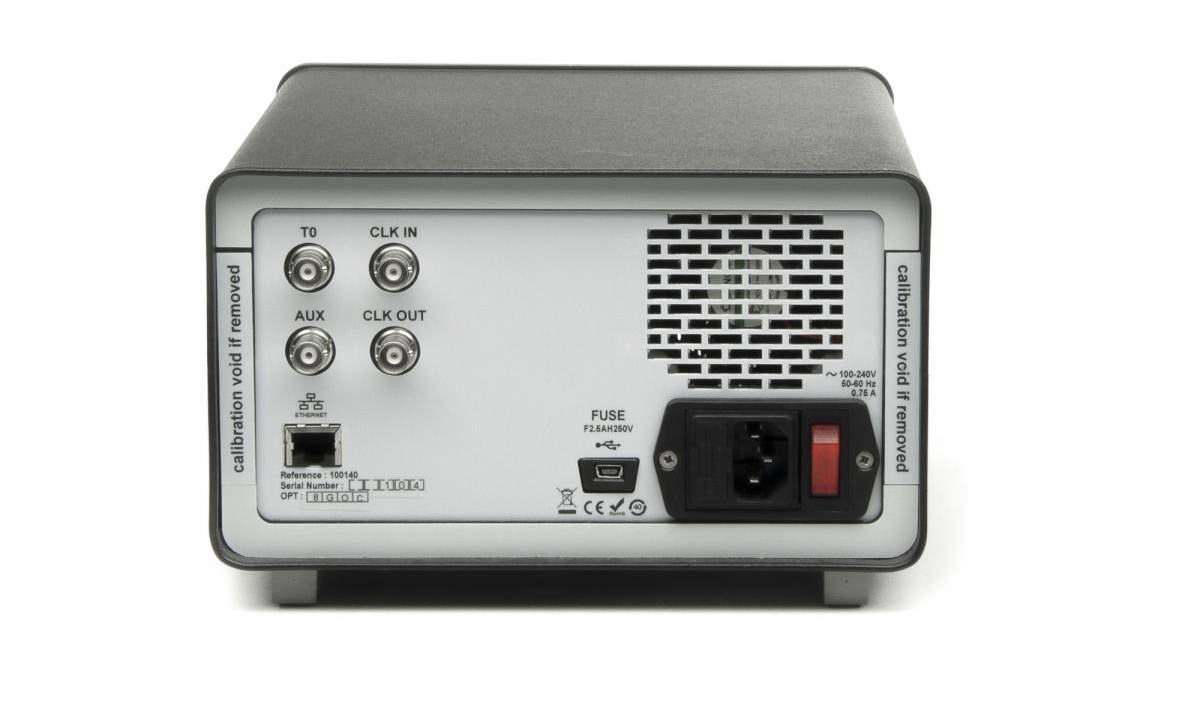

745T 型背面

触发

745T 型数字延迟发生器为用户提供了多种触发定时通道的选项：外部、内部和远程（远程触发：仅异步单次触发）。在触发信号的正斜率或负斜率上外部触发，并选择0.1 V至5.0 V的电平。两个内部触发发生器可在 0.25 Hz 至 1 MHz 范围内以 1 Hz 为增量进行调节（注意：也可以将周期设置为 5 ns，然后范围为 1 μs 至 4 s，步长为 5 ns）。这些内部重复率发生器可以通过前面板按钮启动，也可以通过软件界面远程启动。任一触发模式均可设置为单次触发或重复。

突发模式，例如：脉冲数 2 至 216-1，周期 1000 ns 至 1 s（取决于触发速率）

例如，触发预分频器：应用于外部触发器的预分频器值从 1 到 216-1

门模式，例如：可设置为常规或单个通道

*有关详细信息，请参阅用户手册。

包装

745T 型数字延迟发生器采用紧凑型设计。包装尺寸为 8.5“ X 9.6” x 5.3”。方便的设计允许两台仪器（最多 16 个通道）并排安装在 19 英寸机架安装（单独出售）中。这种小占地面积允许将许多通道封装在工作台或机架系统中的狭小空间中。伯克利核子学也提供各种定制包装选项。如需更严格的空间限制，请咨询 745T 型的 cPCI 卡级版本或定制外壳设计。多仪器应用可能会发现，从单个主时钟操作可能很有用。标准台式封装可与一台或两台仪器一起安装在 19 英寸机架中。

输出

前面板上有四个标准输出，一个外部触发输入和一个栅极输入。或者，前面板上还可以提供另外四个输出（总共八个通道输出）在后面板上，有时钟输入、时钟输出、T0 和辅助连接器。

可选渠道功能 -- 渠道分组

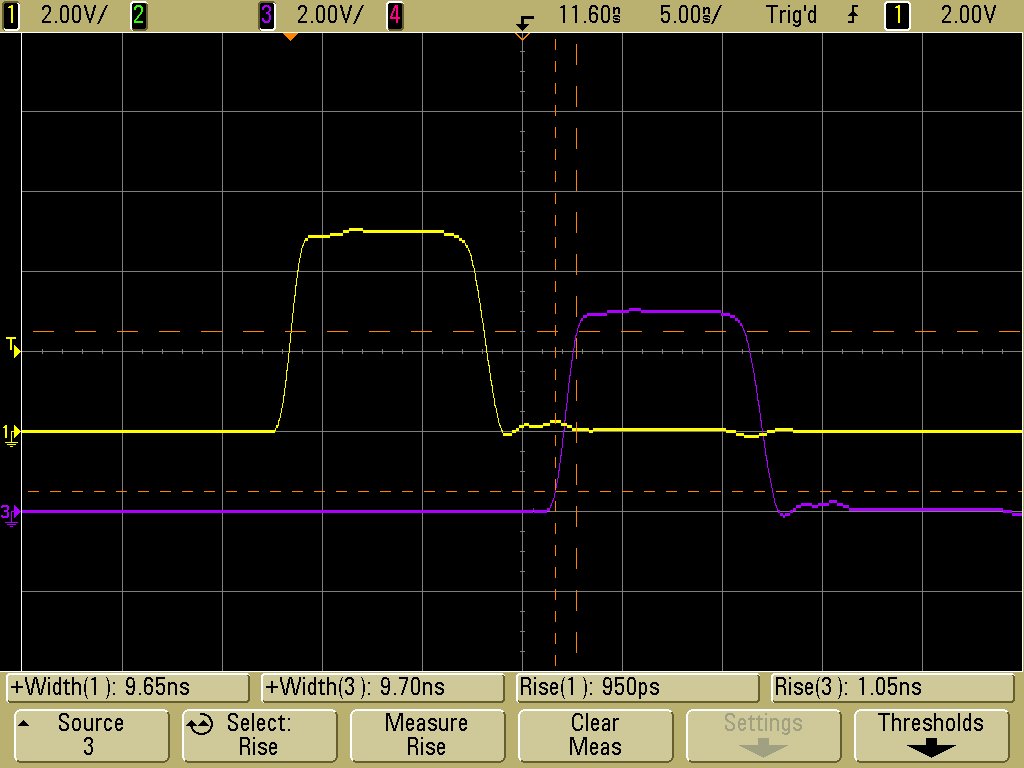

通过通道分组实现低于 1 纳秒的上升时间和低至 10 纳秒的脉冲宽度。在此示例中，我们将通道 1 + 通道 2 分组。抖动低于 5 皮秒，延迟和宽度分辨率均为 250 飞秒。有关特殊输出要求，请联系客户支持。

触发源（重复/射击/连拍）

输出

常规
