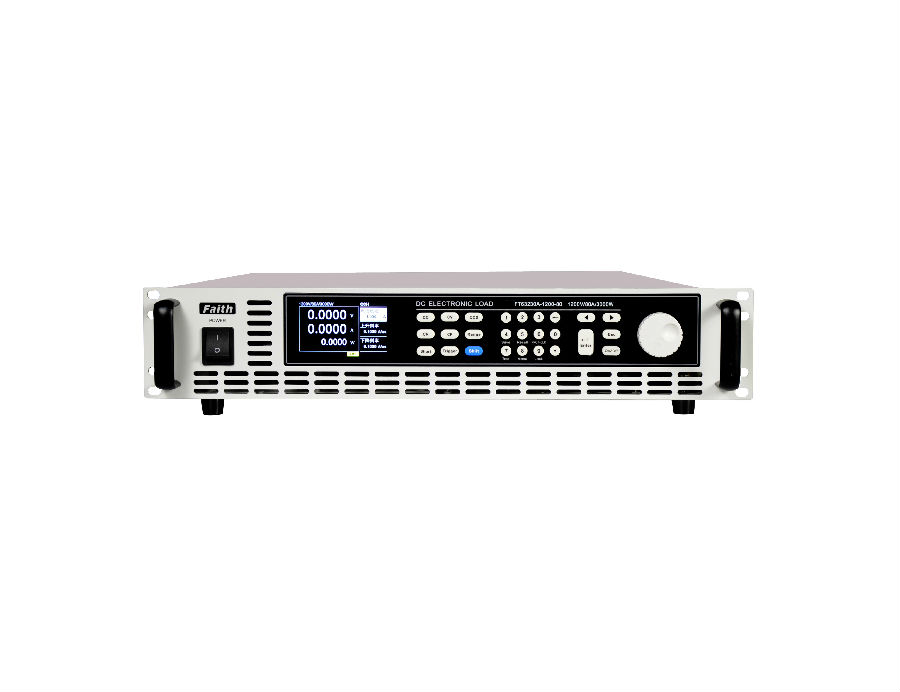

FT63200A/E系列中功率电子负载

FT63200A/E系列中功率电子负载

厂商名称:费思泰克

产品型号:FT63200A,FT63200E

市场价格:¥面议 (仅供参考)

促销价格:¥ 请点击在线咨询

描述:

FT63200A/E系列中功率可编程直流电子负载,是基于高可靠性及高功率密度进行设计,可实现2U/3kW,其功率密度是传统负载的两倍。
我要购买 获取报价 货期:现货
  • 详细说明
  • 产品手册

FT63200A/E系列中功率可编程直流电子负载,是基于高可靠性及高功率密度进行设计,可实现2U/3kW,其功率密度是传统负载的两倍。

FT63200A/E系列有150V、600V、1200V三种电压范围,单机功率范围从600W至3kW。其更宽的工作范围,极快的动态频率,有效增加了测试能力和应用范围。全系列产品都具备强大的过载能力,瞬间过功率拉载可达额定功率2倍,能有效降低测试成本。

FT63200A/E具备LAN、RS485、CAN、USB等多种通讯接口以及模拟量接口,支持SCPI、Modbus、CANopen通讯协议,为系统集成应用提供了极大便利。


特点

1.      高功率密度设计,整机可实现3kW/2U;

2.      单机功率:600W~3000W,通过主/从并联,最大功率可扩展至30kW;

3.      电压等级:150V、600V、1200V;

4.      高精度,电压精度为(0.025%+0.025%F.S.);电流精度为(0.05%+0.05%F.S.);

5.      多种工作模式:CC、CV、CR、CP、CRD、CPD、CV+CC、CR+CC、CP+CC操作模式;

6.      采样速度500kHz;

7.      30kHz动态扫描功能;

8.      远程数据传输率可达1kHz,能极大提高通讯接口数据获取能力;

9.      瞬时过功率带载功能,瞬间带载能力可达到额定功率的两倍;

10.    OCP、OPP、LED模拟、负载效应、电池内阻、电池放电测试功能;

11.    时间测量,(Vpk+/-)测量功能;

12.    自动测试功能,正弦波带载功能,序列功能;

13.    全面的保护功能:过电压、过电流、过温度、限电流、限功率、输入反接、断电记忆等;

14.    外部模拟编程输入与电流监视输出,且具备高压隔离能力;

15.    TFT彩色液晶显示屏,中英文菜单界面;

16.    配备多种通信接口:RS485、LAN、USB、CAN(选配);

17.    支持SCPI与ModBus通讯协议。

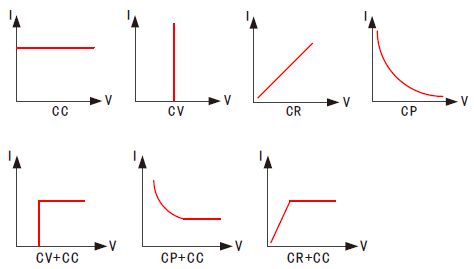

多种工作模式

FT63200A/E系列具有恒电流、恒电压、恒电阻、恒功率四种基本工作模式,能满足广泛的测试需求。同时又具备CV+CC、CR+CC、CP+CC多种复合操作模式功能。用户可以根据自己的测试需求,设置电流限制值,避免在测试过程中出现过流损坏测试产品的情况出现。其中CV+CC模式可以应用于模拟电池充电特性,测试充电桩以及车载充电机等类似产品。CR+CC模式可模拟电源电压电流限制及精度测试。

FT63200A/E系列中功率电子负载(图1)

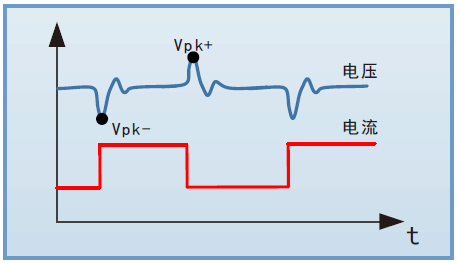

30kHz动态扫频,Vpk+/-捕获

FT63200A/E系列具有动态扫频功能,最高可设置频率30kHz。测试时通过调整电流拉载频率,捕捉和记录被测电源在整个过程中的峰值电压Vpk+、谷值电压Vpk-及发生频率点。能有效测试各类电源在不同频率下的动态响应。

FT63200A/E系列中功率电子负载(图2)

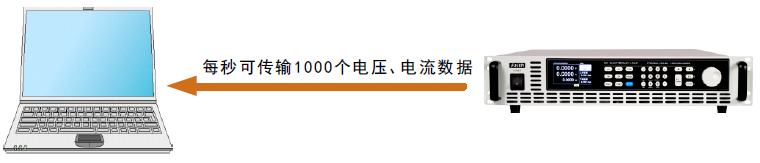

1kHz数据传输

FT63200A/E系列能为用户提供高达1kHz的数据传输量,即每秒1000个电压、电流数据点,以便实现波形绘制与动态数据分析等功能。在系统集成应用中,上位机通过此功能可免去示波器与高速电流采集硬件,直接获取大量测试数据,降低成本。

FT63200A/E系列中功率电子负载(图3)


瞬时过功率加载功能

FT63200A/E系列电子负载具有瞬时2倍以上超过额定功率拉载能力。在模拟直流电机启动特性,电源瞬时过载特性,动力电池的瞬时高倍率放电特性,功率型电力电子器件瞬时带载能力等瞬时大功率拉载测试中,可极大地节约成本。

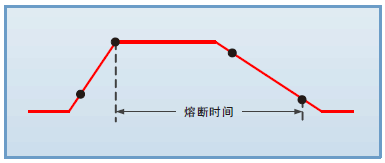

时间测量

FT63200A/E系列电子负载具有时间测量功能。通过捕获外部开关量信号,结合开关量信号和电压电流信号可以测试系统的响应和动作时间、脉冲电流的脉冲宽度等。其主要用于测量电源的开关机时间、保持时间、上升沿下降沿时间,以及保险丝熔断时间与断路器响应时间等。

FT63200A/E系列中功率电子负载(图4)


电池测试

FT63200A/E系列电子负载具有电池测试功能。提供了定电流、定电阻、定功率三种放电模式,可自行设定放电截止条件:截止电压、截止时间及截止电量,三者任一条件满足,放电停止。放电过程中,将记录放电电量与放电时间。

FT63200A/E系列通过直流放电法(DCR)进行电阻内阻和容量测试。

FT63200A/E系列中功率电子负载(图5)

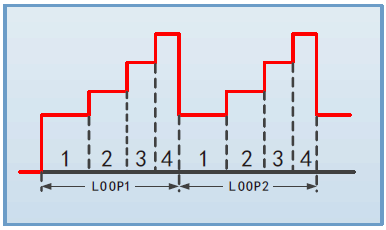

序列功能

FT63200A/E系列电子负载提供了序列测试功能,最多可编辑50个测试文件,每个100步。支持CC、CV、CR、CP等多种模式下的负载时序变化,并同时支持文件链接等序列编辑功能。最多可完成5000步的时序编辑,单步时间范围为:0.1ms~99999s。

FT63200A/E系列中功率电子负载(图6)

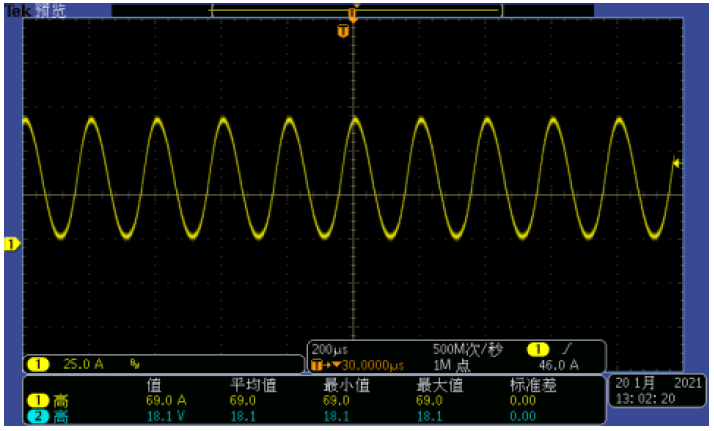

正弦波动态带载

FT63200A/E系列具备正弦波带载电流功能,可应用于燃料电池的阻抗分析测试。

FT63200A/E系列中功率电子负载(图7)


级联

FT63200A/E系列的级联功能,支持高达10台负载的并机使用,扩展电子负载的功率使用范围。级联时,每个负载自主均流,从机自动复制主机的带载参数。单机也可独立使用,功率配置更灵活。


外部模拟编程

FT63200A/E系列具备外部模拟编程功能。其他设备可通过一个外部电压信号(直流或交流)对负载进行连续控制。0~10V的外部电压信号,对应0~100%满量程带载电流。此功能还可以用于各种复杂带载波形测试。

FT63200A/E系列中功率电子负载(图8)FT63200A/E系列中功率电子负载(图9)

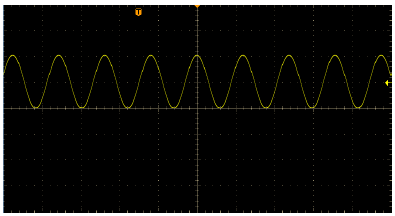

1kHz正弦波                                                               5kHz正弦波

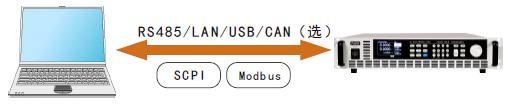

多接口与多协议

FT63200A/E系列配备多种通讯接口,同时支持SCPI与Modbus两种通讯协议。用户可以根据需求在菜单进行配置,这样使得系统集成更加灵活。

FT63200A/E系列中功率电子负载(图10)

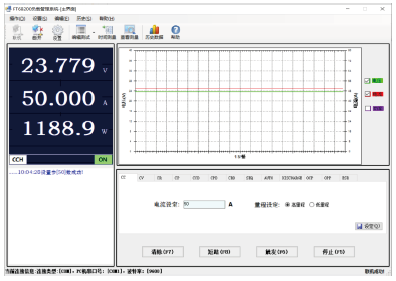

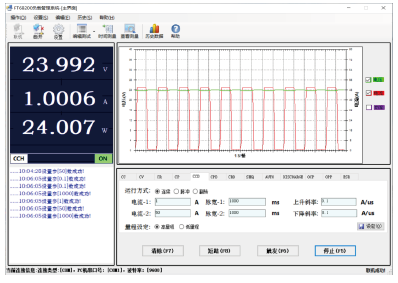

电脑图形化操作软件

FT63200A/E系列提供了一款具有虚拟仪器功能的上位机软件,可以实时读取测试数据、生成图像、导出报表、打印报告等,方便客户使用。

FT63200A/E系列中功率电子负载(图11)FT63200A/E系列中功率电子负载(图12)


订购信息

产品系列功率等级150V600V1200V高度
A系列600WFT63206A-150-60FT63206A-600-40FT63206A-1200-152U
750WFT63207A-150-75FT63207A-600-50FT63207A-1200-202U
1200WFT63212A-150-120FT63212A-600-75FT63212A-1200-302U
1500WFT63215A-150-150FT63215A-600-100FT63215A-1200-402U
2250WFT63222A-150-225FT63222A-600-150FT63222A-1200-602U
3000WFT63230A-150-300FT63230A-600-200FT63230A-1200-802U
E系列600WFT63206E-150-60FT63206E-600-40FT63206E-1200-152U
750WFT63207E-150-75FT63207E-600-50FT63207E-1200-202U
1200WFT63212E-150-120FT63212E-600-75FT63212E-1200-302U
1500WFT63215E-150-150FT63215E-600-100FT63215E-1200-402U
2250WFT63222E-150-225FT63222E-600-150FT63222E-1200-602U
3000WFT63230E-150-300FT63230E-600-200FT63230E-1200-802U
