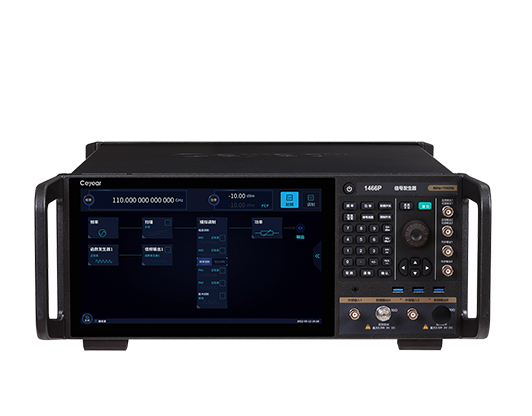

1466系列信号发生器

　产品综述　　Ceyear 1466系列信号发生器是一款面向微波毫米波尖端测试的通用测试仪器，频率范围覆盖宽、信号频谱纯度高，具有高准确度和大动态范围的功率输出，搭配单机双射频通道的设计，可满足用户多种测试要求。模拟扫描、模拟调制、脉冲调制等丰富的内置功能让测试更加得心应手。全新升级人机交互，具有大屏触控图形引导交互、移动端浏览器访问控制、多厂家功率计连接识别、多客户端部署、SCPI命令录制、操

厂商名称：Ceyear/思仪

产品型号：1466C/1466D/1466E/1466G/1466H/1466L/1466N/1466P

市场价格：¥面议 (仅供参考)

货期：现货

在线咨询获取最低报价

详细说明
产品手册

　　产品综述

　　Ceyear 1466系列信号发生器是一款面向微波毫米波尖端测试的通用测试仪器，频率范围覆盖宽、信号频谱纯度高，具有高准确度和大动态范围的功率输出，搭配单机双射频通道的设计，可满足用户多种测试要求。模拟扫描、模拟调制、脉冲调制等丰富的内置功能让测试更加得心应手。全新升级人机交互，具有大屏触控图形引导交互、移动端浏览器访问控制、多厂家功率计连接识别、多客户端部署、SCPI命令录制、操控界面自定义等一系列新功能，打造用户的测试幸福感。Ceyear 1466系列信号发生器是通信、航空航天等尖端技术领域从元器件级到系统级高标准测试的理想选择。

　　频率范围

　　6kHz~110GHz

　　底部噪声（典型值，20GHz 30kHz频偏）

　　-116dBc/Hz

　　单边带相位噪声（10GHz 10kHz频偏）

　　-132dBc/Hz

　　最大输出功率

　　+20dBm

　　最小输出功率

　　-120dBm

　　技术规范

频率特性

频率范围

1466C：6kHz～13GHz

1466D：6kHz～20GHz

1466E：6kHz～33GHz

1466G：6kHz～45GHz

1466H：6kHz～53GHz

1466L：6kHz～67GHz

1466N：6kHz～90GHz

1466P：6kHz～110GHz

频率

N（内部YO谐波次数）

6kHz≤f≤10MHz

10MHz＜f≤50MHz

50MHz＜f≤62.5MHz

1/256

62.5MHz＜f≤125MHz

1/128

125MHz＜f≤250MHz

1/64

250MHz＜f≤500MHz

1/32

500MHz＜f≤1GHz

1/16

1GHz＜f≤2GHz

1/8

2GHz＜f≤4GHz

1/4

4GHz＜f≤8GHz

1/2

8GHz＜f≤20GHz

20GHz＜f≤40GHz

40GHz＜f≤67GHz

100GHz＜f≤110GHz

频率分辨率

0.001Hz

频率切换时间

＜15ms

时基老化率（典型值）

±5×10 -10 /天（连续通电30天后）

参考输出

频率

10MHz

功率

>+4dBm，至50Ω负载

参考输入

频率

1～100MHz，步进1Hz

功率

-5dBm～+10dBm，阻抗50Ω

扫描特性

扫描模式

步进扫描列表扫描模拟扫描（斜坡扫描，选件S15）

功率扫描（选件S16）

模拟扫频（斜坡扫描）

（选件S15）

最大扫描速度

400MHz/ms ，f>4GHz

扫描准确度

±0.05％扫宽（扫描时间100ms，在规定的100ms最大扫宽内）

功率特性

最小功率

型号

标配

程控步进衰减器选件H01-90/120/130

1466C/D/E/G

-10dBm（可设置-20dBm）

选件H01-130：

6kHz≤f≤100kHz

-90.0dBm（可设置-150dBm）

f > 100kHz

-120.0dBm（可设置-150dBm）

1466H/L

-10dBm（可设置-20dBm）

选件H01-90：

-90.0dBm（可设置-110dBm）

选件H01-120：

-90.0dBm（可设置-140dBm）

1466N/P

-10dBm（可设置-20dBm）

选件H01-50：

-50.0dBm（可设置-70dBm）

最大功率

（连续波，25±10°C）

1466C

频段

标配

程控步进衰减器选件：

H01-130，

H01-B130

大功率输出选件：

H05-13，

H05-B13

程控步进衰减器选件+大功率输出选件：

H01-130+ H05-13，

H01-B130+

H05-B13

6kHz≤f≤50MHz

≥+15.0

50MHz＜f≤13GHz

≥+15.0

≥+20.0

1466D

频段

标配

程控步进衰减器选件：

H01-130，

H01-B130

大功率输出选件：

H05-20，

H05-B20

程控步进衰减器选件+大功率输出选件：

H01-130+

H05-20，

H01-B130+

H05-B20

6kHz≤f≤50MHz

≥+15.0

50MHz＜f≤20GHz

≥+15.0

≥+20.0

1466E

频段

标配

程控步进衰减器选件：

H01-130，

H01-B130

大功率输出选件：

H05-33，

H05-B33

程控步进衰减器选件+大功率输出选件：

H01-130+

H05-33，

H01-B130+

H05-B33

6kHz≤f≤50MHz

≥+8.0

50MHz＜f≤6GHz

≥+12.0

≥+20.0

6GHz＜f≤18GHz

≥+12.0

≥+18.0

18GHz＜f≤30GHz

≥+12.0

≥+17.0

30GHz＜f≤33GHz

≥+12.0

≥+18.0

1466G

频段

标配

程控步进衰减器选件：

H01-130，

H01-B130

大功率输出选件：

H05-45，

H05-B45

程控步进衰减器选件+大功率输出选件：

H01-130+

H05-45，

H01-B130+

H05-B45

6kHz≤f≤50MHz

≥+8.0

50MHz＜f≤6GHz

≥+12.0

≥+20.0

6GHz＜f≤18GHz

≥+12.0

≥+18.0

18GHz＜f≤30GHz

≥+12.0

≥+17.0

30GHz＜f≤40GHz

≥+12.0

≥+18.0

40GHz＜f≤45GHz

≥+12.0

≥+14.0

1466H

频段

标配

程控步进衰减器选件：

H01-90/120，

H01-B90/120

大功率输出选件：

H05-53，

H05-B53

程控步进衰减器选件+大功率输出选件：

H01-90/120+H05-53，

H01-B90/120+H05-B53

6kHz≤f≤50MHz

≥+8.0

50MHz＜f≤20GHz

≥+8.0

≥+17.0

≥+16.0

20GHz＜f≤40GHz

≥+8.0

≥+15.0

≥+13.0

40GHz＜f≤53GHz

≥+8.0

≥+20.0

≥+18.0

1466L

频段

标配

程控步进衰减器选件：

H01-90/120，

H01-B90/120

大功率输出选件：

H05-67，

H05-B67

程控步进衰减器选件+大功率输出选件：

H01-90/120+H05-53，

H01-B90/120+H05-B53

6kHz≤f≤50MHz

≥+8.0

50MHz＜f≤20GHz

≥+8.0

≥+17.0

≥+16.0

20GHz＜f≤40GHz

≥+8.0

≥+15.0

≥+13.0

40GHz＜f≤53GHz

≥+8.0

≥+20.0

≥+18.0

53GHz＜f≤65GHz

≥+8.0

≥+18.0

≥+16.0

65GHz＜f≤67GHz

≥+8.0

≥+15.0

≥+12.0

1466N

频段

标配

程控步进衰减器选件

H01-50

H01-B50

大功率输出选件

H05-90

H05-B90

程控步进衰减器选件+大功率输出选件：

H01-50+

H05-90，

H01-B50+

H05-B90

6kHz≤f≤50MHz

≥+5.0

≥+8.0

50MHz＜f≤20GHz

≥+5.0

≥+13.0

20GHz＜f≤40GHz

≥+5.0

≥+12.0

≥+10.0

40GHz＜f≤67GHz

≥+3.0

≥+10.0

≥+8.0

67GHz＜f≤85GHz

≥0.0

≥+7.0

≥+5.0

85GHz＜f≤90GHz

≥-5.0

≥+3.0

≥+0.0

1466P

频段

标配

程控步进衰减器选件

H01-50

H01-B50

大功率输出选件

H05-110

H05-B110

程控步进衰减器选件+大功率输出选件：

H01-50+

H05-110，

H01-B50+

H05-B110

6kHz≤f≤50MHz

≥+5.0

≥+8.0

50MHz＜f≤20GHz

≥+5.0

≥+13.0

20GHz＜f≤40GHz

≥+5.0

≥+12.0

≥+10 .0

40GHz＜f≤67GHz

≥+3.0

≥+10.0

≥+8.0

67GHz＜f≤85GHz

≥0.0

≥+7.0

≥+5.0

85GHz＜f≤110GHz

≥-5.0

≥+3.0

≥+0.0

功率准确度

（25±10°C）

标配

功率（dBm）

频率

-10dBm＜P≤+10dBm

+10dBm＜P≤+25dBm

+25dBm＜P

6kHz≤f≤50MHz

±1.0dB

—

50MHz＜f≤3GHz

±0.5dB

±1.0dB

3GHz＜f≤20GHz

±0.9dB

±1.2dB

20GHz＜f≤40GHz

±1.0dB

—

40GHz＜f≤50GHz

±1.3dB

—

50GHz＜f≤67GHz

±1.8dB

—

67GHz＜f≤85GHz

±2.0dB

—

85GHz＜f≤110GHz

±2.2dB

—

H01-130/120/90/50/B130程控步进衰减器选件

功率（dBm）

频率

+120dBm＜P≤-90dBm

-90dBm＜P≤-50dBm

-50dBm＜P≤+10dBm

+10dBm＜P≤+25dBm

+25dBm＜P

6kHz≤f≤50MHz

—

±1.5dB

±1.0dB

—

50MHz＜f≤3GHz

±1.2dB

±0.7dB

±0.5dB

±1.0dB

3GHz＜f≤20GHz

±1.8dB

±0.9dB

±1.2dB

20GHz＜f≤40GHz

—

±1.2dB

±1.0dB

—

40GHz＜f≤50GHz

—

±1.5dB

±1.3dB

—

50GHz＜f≤67GHz

—

±2.0dB

±1.8dB

—

67GHz＜f≤85GHz

—

±2.0dB

—

85GHz＜f≤110GHz

—

±2.2dB

—

功率分辨率

0.01dB

功率温度稳定性

0.02dB/℃（典型值）

输出阻抗

50Ω（额定值）

源驻波比VSWR

（内稳幅）（典型值）

100kHz≤f≤20GHz

＜1.6

20GHz＜f≤40GHz

＜1.8

40GHz＜f≤67GHz

＜2.0

67GHz＜f≤85GHz

＜2.5

85GHz＜f≤110GHz

＜3.0

最大反向功率

0.5W（0V DC）（额定值）

频谱纯度

谐波

（在+10dBm与最大输出功率两者中的较小者）

频率

标配

100kHz≤f≤≤3GHz

＜-30dBc

3GHz＜f≤67GHz

＜-55dBc

67GHz＜f≤110GHz

＜-40dBc

分谐波（在+10dBm与最大输出功率两者中的较小者）

6kHz≤f≤20GHz

<-80dBc

20GHz＜f≤40GHz

<-60dBc

40GHz＜f≤110GHz

<-50dBc

非谐波（在0dBm处，3kHz频偏以远）

频率

选件H04-1

选件H04-2

6kHz≤f≤250MHz

＜-58dBc

＜-68dBc

250MHz＜f≤4GHz

＜-70dBc

＜-80dBc

4GHz＜f≤10GHz

＜-70dBc

＜-80dBc

10GHz＜f≤20GHz

＜-64dBc

＜-74dBc

20GHz＜f≤40GHz

＜-58dBc

＜-68dBc

40GHz＜f≤67GHz

＜-52dBc

＜-62dBc

67GHz＜f≤110GHz

＜-48dBc

＜-58dBc

单边带相位噪声

（dBc/Hz，在+10dBm或与最大输出功率两者中的较小者）

H04-1低相位噪声选件

频偏

频率

10Hz

100Hz

1kHz

10kHz

100kHz

1MHz

10MHz

100MHz

—

＜-118

＜-141

＜-148

＜-150

—

250MHz＜f≤500MHz

—

＜-111

＜-130

＜-145

＜-143

—

0.5 GHz＜f≤1GHz

—

＜-105

＜-124

＜-140

＜-138

—

1 GHz＜f≤2GHz

—

＜-100

＜-118

＜-134

＜-132

—

2 GHz＜f≤4GHz

—

＜-93

＜-113

＜-128

＜-126

—

4GHz＜f≤10GHz

—

＜-85

＜-105

＜-120

＜-118

—

10GHz＜f≤20GHz

—

＜-79

＜-99

＜-114

＜-112

—

20GHz＜f≤40GHz

—

＜-73

＜-93

＜-108

＜-106

—

40GHz＜f≤67GHz

—

＜-67

＜-87

＜-103

＜-101

—

67GHz＜f≤110GHz

—

＜-61

＜-81

＜-97

＜-95

—

H04-2超低相位噪声选件

频偏

频率

10Hz

100Hz

1kHz

10kHz

100kHz

1MHz

10MHz

100MHz

＜-102

＜-118

＜-141

＜-148

＜-150

＜-152

250MHz＜f≤500MHz

＜-92

＜-112

＜-135

＜-146

＜-148

＜-150

0.5GHz＜f≤1GHz

＜-90

＜-110

＜-134

＜-144

＜-147

＜-150

1GHz＜f≤2GHz

＜-88

＜-104

＜-127

＜-138

＜-142

＜-148

2 GHz＜f≤4GHz

＜-82

＜-99

＜-122

＜-135

＜-136

＜-146

＜-148

4GHz＜f≤10GHz

＜-77

＜-91

＜-115

＜-128

＜-140

＜-154

10GHz＜f≤20GHz

＜-71

＜-85

＜-109

＜-122

＜-134

＜-152

20GHz＜f≤40GHz

＜-63

＜-79

＜-99

＜-116

＜-128

＜-142

40GHz＜f≤67GHz

＜-57

＜-73

＜-94

＜-110

＜-122

＜-136

67GHz＜f≤110GHz

＜-51

＜-67

＜-88

＜-104

＜-116

＜-130

调制特性

频率调制

（50MHz＜f≤50GHz,选件S11）

最大频偏：N×20MHz（N为基波谐波次数）

准确度（1kHz速率，N×20kHz≤频偏<N×800kHz）：

<± (2.5%×设置频偏+20Hz)

调制率（3dB带宽，N×500kHz频偏）：DC-10MHz

失真（1kHz速率，N×20kHz≤频偏<N×800kHz）：<1%

相位调制

（50MHz＜f≤50GHz,选件S11）

最大相偏：

正常模式：N×20.0rad（N为YO谐波次数）

宽带模式：N×2rad

低噪声模式：N×0.2rad

准确度（1kHz速率，N×0.2rad≤相偏＜N×8rad，正常模式）：

<± (3%×设置相偏+0.01 rad)

调制率（3dB带宽）：

宽带模式 DC～10MHz（典型值）

失真（1kHz速率，N×0.8rad≤相偏＜N×8rad相偏，总谐波失真）：<0.8%

幅度调制

（10MHz＜f≤50GHz,选件S11）

最大深度：＞90％

调制率（3 dB带宽, 30%调制深度）：DC～100kHz

准确度（1kHz调制率,30%调制深度）：±（5％×设置深度+1％）

失真（1kHz调制率，线性方式，总谐波失真，30%调制深度）：<1.5%

脉冲调制（S13覆盖S12功能指标）

脉冲调制选件S12

＞50MHz～67GHz

＞67GHz

开关比

＞80dB

＞60dB

上升下降时间

＜20ns

＜30ns

重复频率

0Hz～25MHz

最小脉宽

0.1μs

窄脉冲调制选件S13

＞50MHz～67GHz

开关比

＞80dB

—

上升下降时间

＜10ns

—

重复频率

0Hz～25MHz

—

最小脉宽

20ns

—

低频输出/函数发生器（选件S14）

支持频率/相位调制、幅度调制调制源输出

波形：正弦波，方波，三角波，锯齿波、噪声，双正弦，扫频正弦

频率范围：正弦波、双正弦、扫频正弦ＤＣ～10MHz；方波、三角波、锯齿波0.1Hz～1MHz

频率分辨率：0.1Hz

低频输出：幅度0～5Vpp（额定值），至50Ω负载

一般特性

射频输出端口

1466C/D：3.5mm（阳），阻抗50Ω

1466E/G：2.4mm（阳），阻抗50Ω

1466H/L：1.85mm（阳），阻抗50Ω

1466N/P：1.0mm（阳），阻抗50Ω

最大外形尺寸

（宽×高×深）

475mm×193mm×610mm（包括把手和防护底角）

426mm×177mm×500mm（不包括把手和防护底角）

重量

＜35千克（型号、选件配置不同，重量不同）

电源

100～120VAC，50～60Hz；或200～240VAC，50～60Hz（自适应）

功耗

小于600W

温度范围

工作温度：0℃～+50℃；存储温度：-40℃～+70℃
