4025D频谱分析仪
厂商名称：Ceyear/思仪
产品型号：4025D
市场价格：¥面议 (仅供参考)
描述：
- 详细说明
- 产品手册
产品综述

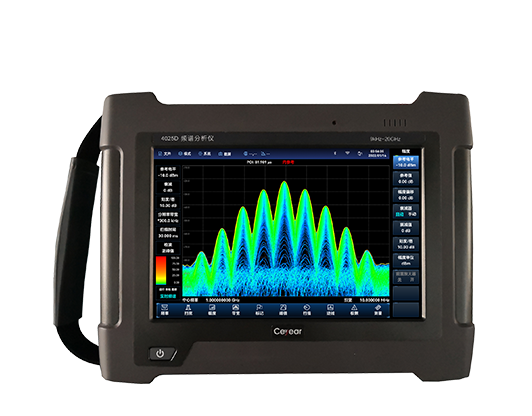

Ceyear 4025D频谱分析仪是思仪科技推出的新一代高性能手持式频谱分析仪，频率测量范围覆盖9kHz~20GHz，主要用于外场无线通信设备的安装调试、维护保障及干扰排查等场合，具有体积小、重量轻、环境适应性强、供电灵活、操控方便等特点。
4025D频谱分析仪具有40MHz带宽实时频谱分析、干扰分析、信道扫描、场强测量、USB连续波与峰值功率测量、模拟解调分析、定向分析等多种测量功能模式，以及通道功率、占用带宽、邻道功率、频谱发射模板、载噪比、谐波失真、杂散发射模板、室内/室外地图覆盖等智能测量功能，支持LAN、USB、MicroSD卡、Wi-Fi无线通信等接口。整机采用10.1寸电容触摸屏，支持标记拖动、频率与幅度拖动缩放等功能，产品可应用于移动通信、卫星通信、微波通信、干扰源测向与地图定位、瞬态时变信号测试等领域。
主要特点
频率覆盖范围：9kHz~20GHz，低频可扩展至5kHz，标配全频段前置放大器；
射频性能指标
显示平均噪声电平：≤-165dBm/Hz（2MHz~2GHz，前置放大器开，典型值）
单边带相位噪声：≤-113dBc/Hz 100kHz频偏 1GHz载波（典型值）
≤-108dBc/Hz 100kHz频偏 10GHz载波（典型值）
三阶交调失真：+16dBm 900MHz（典型值）
总电平不确定度：±1.0dB（典型值）
扫描速度快
扫描时间<33ms（扫宽20GHz，分辨率带宽3MHz）
扫描时间＜4s（扫宽1GHz，分辨率带宽1kHz，快速FFT扫描方式）
多种测量功能模式：频谱分析、干扰分析（瀑布图、RSSI）、信道扫描、场强测量、USB连续波功率测量、USB峰值功率测量、模拟解调分析（AM、FM、PM）、定向分析、40MHz带宽实时频谱分析（支持数字余辉频谱和瀑布图显示）等；
多种智能测量功能：通道功率、占用带宽、邻道功率、频谱发射模板、载噪比、谐波失真、杂散发射模板、室内/室外地图覆盖、时间门测量等，支持GPS/北斗定位及对机内晶振的频率驯服校准功能，GPS锁定校准后的频率参考精度典型值可达到±10ppb；
多样的辅助测试接口及数字接口：10MHz参考输入输出、GPS/北斗天线、零扫宽中频输出、Wi-Fi无线通信接口、LAN、USB、MicroSD等；
方便快捷的用户操作体验：10.1寸液晶及电容触摸屏，具有6个独立标记，支持标记拖动、频率/幅度参数拖动与缩放功能，支持信号跟踪与峰值跟踪，具有3条显示迹线、6种检波方式（标准、正峰值、负峰值、取样、均值、均方根）；
良好的外场使用性：环境适应性强，工作温度-20℃~55℃，贮存温度-50℃~70℃；重量轻，整机含电池重量约3.5kg；支持默认、户外和夜视三种显示模式；内置大容量锂离子电池，典型续航时间可达4.5小时；
可配置多种外场测试附件选件，如USB连续波功率探头、USB峰值功率探头、全向天线、定向天线、电子罗盘、EMI近场探头、车载充电器、电池座充等。
技术规范
型号 | 4025D |
频率范围 | 9kHz~20GHz |
频率参考 | 标称频率： 10MHz 老化率： ±5×10-7/年 初始频率准确度：±3×10-7 温度稳定性：±1×10-7（-20℃～+55℃，相对于25℃±10℃） 频率参考误差=±（至上次校准日期×老化率+温度稳定性+校准准确度） 注：默认至上次校准时间为1年，该指标由晶振生产厂家保证 |
扫描时间 | 范围： 1μs~6000s（零扫宽） 准确度： ±1.0%（零扫宽） |
频率读出准确度 | ±（频率读数×频率参考误差+1%×扫宽+10%×分辨率带宽） |
扫频宽度 | 范围： 0Hz（零扫宽），10Hz~20GHz 准确度： ±1.0% |
分辨率带宽 | 带宽范围： 1Hz~20MHz（以1-2-3-5-8步进） |
视频带宽 | 带宽范围： 1Hz~20MHz（以1-2-3-5-8步进） |
边带噪声 （载波1GHz，+15℃∼+35℃） | ≤-108dBc/Hz@10kHz，≤-110dBc/Hz@100kHz ≤-118dBc/Hz@1MHz，≤-129dBc/Hz@10MHz |
显示平均噪声电平 （输入端接50Ω负载，0dB输入衰减，均值检波，分辨率带宽归一化到1Hz，+15℃∼+35℃） | 前置放大器打开： ≤-161dBm（2MHz~2.4GHz），≤-160dBm（2.4GHz~6GHz）， ≤-159dBm（6GHz~9GHz）， ≤-158dBm（9GHz~14GHz）， ≤-156dBm（14GHz~20GHz） 前置放大器关闭： ≤-142dBm（2MHz~2.4GHz），≤-141dBm（2.4GHz~6GHz）， ≤-140dBm（6GHz~9GHz）， ≤-138dBm（9GHz~14GHz）， ≤-138dBm（14GHz~20GHz） |
二次谐波失真 （衰减0dB，-30dBm输入，前置放大器关闭） | ≤-70dBc（50MHz~10GHz） |
三阶交调失真 （-15dBm双音信号，100kHz间隔，0dB衰减，前放关） | ≥+13dBm（50MHz~20GHz） |
镜像、多重与带外响应 （-10dBm混频器电平） | <-65dBc （10MHz~7.5GHz），<-60dBc （7.5GHz~10.5GHz）， <-65dBc （10.5GHz~20GHz） |
剩余响应 （射频输入端接50Ω负载，0dB输入衰减） | 前置放大器开： ≤-110dBm （10MHz~3GHz），≤-105dBm （3GHz~9GHz） ≤-103dBm （9GHz~12GHz），≤-100dBm （12GHz~20GHz） 前置放大器关闭： ≤-90dBm （10MHz~20GHz） |
总电平不确定度 (频率10MHz~20GHz，衰减10dB，0dBm~-50dBm，前置放大器关闭，分辨率带宽1kHz，其他参数自动) | ±1.30 dB（工作温度+15℃~+35℃） |
输入衰减器 | 衰减范围0~30dB，2dB步进 |
最大安全输入电平 | +27dBm连续波（输入频率≥50MHz，≥10dB衰减，前置放大器关） |
参考电平 | 范围：-150dBm~+30dBm，最小1dB步进 转换误差：±0.50dB（参考电平0dBm~-60dBm） |
检波方式 | 标准、正峰值、负峰值、取样、均值、均方根 |
外形尺寸 | 316.5mm（宽）×236.5mm（高）×75mm（深）（不含侧提带及接口塞、后支架闭合） 316.5mm（宽）×236.5mm（高）×68mm（深）（不含侧提带、接口塞及后支架） |
重量 | 典型值：3.0kg（不含内置电池），3.5kg（含内置电池） |
工作温度 | -20℃~+55℃（其中电池的放电-20℃~+55℃，电池充电+10℃~+45℃） |
贮存温度 | -50℃~+70℃（其中电池的贮存温度-20℃~+50℃，贮存时间＜1个月） |
电磁兼容性 | 符合GJB 3947A-2009的3.9.1项相关要求 |
电源输入形式 | 交流电源适配器：输入电压100至240VAC，50/60Hz 输出电压19VDC，4.7A 内置锂离子电池：标称电压10.8V |
整机功耗 | 典型值22W~28W（取决于工作模式） |
电池供电续航时间 | 典型值3.5h~4.5h（取决于工作模式） |
测试端口 | 射频输入：N型阴连接器 |
其他接口 | 10MHz参考输入/输出： SMA阴 外触发输入接口：SMA阴 GPS天线接口：SMA阴（选件） 中频输出接口：SMA阴（选件） Wi-Fi/4G天线接口：SMA阴（选件，其中4G天线输入接口为预留，暂不支持） |
通信及辅助接口 | USB接口：USB3.0 A型接口2个，USB2.0 TypeC型接口1个， USB3.0 B型接口1个（预留）。 LAN接口：标准RJ-45型。 耳机接口：标准3.5mm。 存储卡/SIM卡：Micro SD卡及SIM卡（预留4G选件用）插槽 |
