产品综述

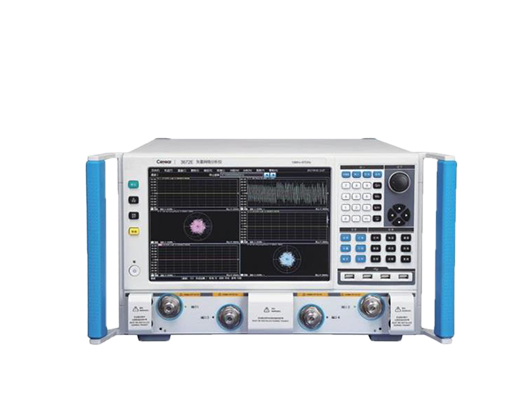

3672系列矢量网络分析仪产品包括3672A（10MHz～13.5GHz）、3672B（10MHz～26.5GHz）、3672C（10MHz～43.5GHz）、3672D（10MHz～50GHz）和3672E（10MHz～67GHz）。3672系列矢量网络分析仪提供频响、单端口、响应隔离、增强型响应、全双端口、电校准等多种校准方式，内设对数幅度、线性幅度、驻波、相位、群时延、Smith圆图、极坐标等多种显示格式，外配USB、LAN、GPIB、VGA等多种标准接口，除具有传统矢量网络分析仪的全部测量功能外，还可以通过配置功能选件进行混频器/变频器、增益压缩二维扫描以及脉冲状态下S参数的多功能综合参数测试，能精确测量微波网络的幅频特性、相频特性和群时延特性。该产品可广泛应用于发射/接收（T/R）模块测量、介质材料特性测量、微波脉冲特性测量和光电特性测量等领域，是通信、导航等系统的科研、生产过程中必不可少的测试设备。
技术规范
3672A/B技术规范
频率特性 | ||||||
频率范围 | 10MHz～13.5/26.5GHz | |||||
频率分辨率 | 1Hz | |||||
频率准确度 | ±1×10-7（23℃±3℃） | |||||
端口谐波抑制 | 典型值 | |||||
端口1、3 谐波抑制 | -48dBc（0.01～4GHz） -57dBc（4～13.5GHz） -57dBc（13.5～26.5GHz） | -51dBc（0.01～4GHz） -60dBc（4～13.5GHz） -60dBc（13.5～26.5GHz） | ||||
端口2、4 谐波抑制 | -13dBc（0.01～4GHz） -18dBc（4～13.5GHz） -18dBc（13.5～26.5GHz） | -13dBc（0.01～4GHz） -21dBc（4～13.5GHz） -21dBc（13.5～26.5GHz） | ||||
端口功率特性 | 典型值 | |||||
功率扫描范围 | 33dB（10～500MHz） 30dB（0.5～4GHz） 34dB（4～7GHz） 31dB（7～13.5GHz） 29dB（13.5～20GHz） 25dB（20～26.5GHz） | 42dB（10～500MHz） 37dB（0.5～4GHz） 42dB（4～7GHz） 41dB（7～13.5GHz） 38dB（13.5～20GHz） 35dB（20～26.5GHz） | ||||
最大输出功率 （标配、400选件） | 端口1、3 | 0dBm（0.01～4GHz）（滤波模式） +9dBm（10～50MHz）（高功率模式） +6dBm（0.05～4GHz）（高功率模式） +12dBm（4～7GHz） +8dBm（7～13.5GHz） +6dBm（13.5～20GHz） +4dBm（20～26.5GHz） | +16dBm（10～50MHz）（高功率模式） +11dBm（0.05～4GHz）（高功率模式） +16dBm（4～7GHz） +14dBm（7～13.5GHz） +11dBm（13.5～20GHz） +9dBm（20～26.5GHz） | |||
端口2、4 | +13dBm（10～50MHz） +13dBm（0.05～4GHz） +10dBm（4～7GHz） +9dBm（7～13.5GHz） +6dBm（13.5～20GHz） +2dBm（20～26.5GHz） | +16dBm（10～50MHz） +16dBm（0.05～4GHz） +16dBm（4～7GHz） +15dBm（7～13.5GHz） +13dBm（13.5～20GHz） +8dBm（20～26.5GHz） | ||||
最大输出功率 （201、401、402选件） | 端口1、3 | -1dBm（0.01～4GHz）（滤波模式） +8dBm（10～50MHz）（高功率模式） +5dBm（0.05～4GHz）（高功率模式） +10dBm（4～7GHz） +6dBm（7～13.5GHz） +4dBm（13.5～20GHz） +2dBm（20～26.5GHz） | +15dBm（10～50MHz）（高功率模式） +10dBm（0.05～4GHz）（高功率模式） +15dBm（4～7GHz） +13dBm（7～13.5GHz） +10dBm（13.5～20GHz） +8dBm（20～26.5GHz） | |||
端口2、4 | +12dBm（10～50MHz） +12dBm（0.05～4GHz） +9dBm（4～7GHz） +8dBm（7～13.5GHz） +5dBm（13.5～20GHz） 0dBm（20～26.5GHz） | +15dBm（10～50MHz） +15dBm（0.05～4GHz） +15dBm（4～7GHz） +14dBm（7～13.5GHz） +12dBm（13.5～20GHz） +7dBm（20～26.5GHz） | ||||
1dB压缩电平 | / | +13dBm | ||||
脉冲特性 | 典型值 | |||||
脉冲宽度设置范围 | 33ns～60s | 20ns～60s | ||||
脉冲过度时间 （10％-90％） | 30ns | 20ns | ||||
脉冲开关比 | 64dB（0.01～4GHz） 80dB（4～26.5GHz） | |||||
网络参数特性 | 典型值 | |||||
系统动态范围 | 90dB（0.01～1GHz） 120dB（1～4GHz） 127dB（4～10GHz） 120dB（10～20GHz） 115dB（20～24GHz） 110dB（24～26.5GHz） | 100dB（0.01～1GHz） 128dB（1～4GHz） 135dB（4～10GHz） 132dB（10～20GHz） 129dB（20～24GHz） 125dB（24～26.5GHz） | ||||
有效方向性 | 48dB（0.01～2GHz） 44dB（2～26.5GHz） | 60dB（0.01～2GHz） 53dB（2～26.5GHz） | ||||
有效源匹配 | 40dB（0.01～2GHz） 30dB（2～26.5GHz） | 46dB（0.01～2GHz） 36dB（2～26.5GHz） | ||||
有效负载匹配 | 48dB（0.01～2GHz） 44dB（2～26.5GHz） | 60dB（0.01～2GHz） 51dB（2～26.5GHz） | ||||
反射跟踪 | ±0.04dB（0.01～2GHz） ±0.05dB（2～26.5GHz） | ±0.004dB（0.01～2GHz） ±0.010dB（2～26.5GHz） | ||||
传输跟踪 | ±0.10dB（0.01～2GHz） ±0.12dB（2～26.5GHz） | ±0.005dB（0.01～2GHz） ±0.015dB（2～26.5GHz） | ||||
其他 | 典型值 | |||||
幅度迹线噪声 dB rms（1kHz中频带宽） | 0.0500（10～50MHz） 0.0070（50～500MHz） 0.0020（0.5～13.5GHz） 0.0030（13.5～20GHz） 0.0050（20～26.5GHz） | 0.0020（10～50MHz） 0.0008（50～500MHz） 0.0009（0.05～13.5GHz） 0.0008（13.5～20GHz） 0.0010（20～26.5GHz） | ||||
相位迹线噪声 deg rms（1kHz中频带宽） | 0.200（10～50MHz） 0.051（50～500MHz） 0.042（0.5～13.5GHz） 0.054（13.5～20GHz） 0.054（20～26.5GHz） | 0.020（10～50MHz） 0.006（50～500MHz） 0.006（0.05～13.5GHz） 0.006（13.5～20GHz） 0.012（20～26.5GHz） | ||||
中频带宽 | 1Hz～5MHz | |||||
幅度显示分辨率 | 0.001dB/div | |||||
相位显示分辨率 | 0.01°/div | |||||
参考电平幅度设置要求值 | -500～+500dB | |||||
参考电平相位设置要求值 | -500～+500° | |||||
一般特性 | ||||||
端口接头形式 | 3.5mm（阳头），系统阻抗50欧姆 | |||||
测量端口数 | 3672A/B标配：2端口；3672A/B-400选件：4端口 | |||||
外设接口 | USB接口、GPIB接口、VGA接口、LAN接口 | |||||
操作系统 | Windows 7 | |||||
显示方式 | 12.1英寸高分辨率触摸显示屏 | |||||
外形尺寸 | 宽´高´深=426mm×266mm×550mm（不含底脚、把手） 宽´高´深=516mm×280mm×640mm（含把手、底脚和后脚） | |||||
最大功耗 | 400W | |||||
电源输入形式 | 50Hz单相220V或者50Hz/60Hz单相110V交流电 | |||||
最大重量 | 42kg | |||||
3672C/D技术规范
频率特性 | |||||
频率范围 | 10MHz～43.5/50GHz | ||||
频率分辨率 | 1Hz | ||||
频率准确度 | ±1×10-7（23℃±3℃） | ||||
端口谐波抑制 | 典型值 | ||||
端口1、3 谐波抑制 | -48dBc（0.01～4GHz） -57dBc（4～13.5GHz） -57dBc（13.5～50GHz） | -51dBc（0.01～4GHz） -60dBc（4～13.5GHz） -60dBc（13.5～50GHz） | |||
端口2、4 谐波抑制 | -13dBc（0.01～4GHz） -18dBc（4～13.5GHz） -57dBc（13.5～50GHz） | -13dBc（0.01～4GHz） -21dBc（4～13.5GHz） -60dBc（13.5～50GHz） | |||
端口功率特性 | 典型值 | ||||
功率扫描范围 | 32dB（10～50MHz） 29dB（0.05～4GHz） 28dB（4～13.5GHz） 30dB（13.5～40GHz） 27dB（40～47GHz） 15dB（47～50GHz） | 41dB（10～500MHz） 40dB（0.5～4GHz） 36dB（4～13.5GHz） 38dB（13.5～40GHz） 36dB（40～47GHz） 23dB（47～50GHz） | |||
最大输出功率 （标配、400选件） | 端口1、3 | -1dBm（10～50MHz）（滤波模式） 0dBm（0.05～4GHz）（滤波模式） +8dBm（10～50MHz）（高功率模式） +5dBm（0.05～4GHz）（高功率模式） +5dBm（4～13.5GHz） +7dBm（13.5～40GHz） +5dBm（40～47GHz） -7dBm（47～50GHz） | +13dBm（10～50MHz）（高功率模式） +9dBm（0.05～4GHz）（高功率模式） +9dBm（4～13.5GHz） +13dBm（13.5～40GHz） +10dBm（40～47GHz） -1dBm（47～50GHz） | ||
端口2、4 | +11dBm（10～50MHz） +9dBm（0.05～4GHz） +6dBm（4～13.5GHz） +7dBm（13.5～40GHz） +5dBm（40～47GHz） -7dBm（47～50GHz） | +16dBm（10～50MHz） +15dBm（0.05～4GHz） +13dBm（4～13.5GHz） +12dBm（13.5～40GHz） +9dBm（40～47GHz） -1dBm（47～50GHz） | |||
最大输出功率 （201、401、402选件） | 端口1、3 | -2dBm（10～50MHz）（滤波模式） -1dBm（0.05～4GHz）（滤波模式） +7dBm（10～50MHz）（高功率模式） +4dBm（0.05～4GHz）（高功率模式） +3dBm（4～13.5GHz） +5dBm（13.5～40GHz） +2dBm（40～47GHz） -10dBm（47～50GHz） | +12dBm（10～50MHz）（高功率模式） +8dBm（0.05～4GHz）（高功率模式） +9dBm（4～13.5GHz） +12dBm（13.5～40GHz） +9dBm（40～47GHz） -1dBm（47～50GHz） | ||
端口2、4 | +10dBm（10～50MHz） +8dBm（0.05～4GHz） +4dBm（4～13.5GHz） +5dBm（13.5～40GHz） +2dBm（40～47GHz） -10dBm（47～50GHz） | +15dBm（10～50MHz） +14dBm（0.05～4GHz） +12dBm（4～13.5GHz） +11dBm（13.5～40GHz） +8dBm（40～47GHz） -2dBm（47～50GHz） | |||
1dB压缩电平 | / | +10dBm | |||
脉冲特性 | 典型值 | ||||
脉冲宽度设置范围 | 33ns～60s | 20ns～60s | |||
脉冲过度时间 （10％-90％） | 30ns | 20ns | |||
脉冲开关比 | 64dB（0.01～4GHz） 80dB（4～40GHz） 80dB（40～50GHz） | ||||
网络参数特性 | 典型值 | ||||
系统动态范围 | 74dB（0.01～1GHz） 119dB（1～13.5GHz） 115dB（13.5～26.5GHz） 110dB（26.5～35GHz） 105dB（35～47GHz） 90dB（47～50GHz） | 105dB（0.01～1GHz） 133dB（1～13.5GHz） 126dB（13.5～26.5GHz） 120dB（26.5～35GHz） 116dB（35～47GHz） 103dB（47～50GHz） | |||
有效方向性 | 42dB（0.01～13.5GHz） 38dB（13.5～40GHz） 36dB（40～50GHz） | 50dB（0.01～13.5GHz） 45dB（13.5～40GHz） 42dB（40～50GHz） | |||
有效源匹配 | 36dB（0.01～2GHz） 31dB（2～13.5GHz） 28dB（13.5～40GHz） 27dB（40～50GHz） | 43dB（0.01～2GHz） 34dB（2～13.5GHz） 33dB（13.5～40GHz） 33dB（40～50GHz） | |||
有效负载匹配 | 42dB（0.01～13.5GHz） 37dB（13.5～40GHz） 35dB（40～50GHz） | 60dB（0.01～13.5GHz） 56dB（13.5～40GHz） 51dB（40～50GHz） | |||
反射跟踪 | ±0.04dB（0.01～13.5GHz） ±0.03dB（13.5～40GHz） ±0.04dB（40～50GHz） | ±0.010dB（0.01～13.5GHz） ±0.010dB（13.5～40GHz） ±0.020dB（40～50GHz） | |||
传输跟踪 | ±0.1dB（0.01～13.5GHz） ±0.16dB（13.5～40GHz） ±0.20dB（40～50GHz） | ±0.012dB（0.01～13.5GHz） ±0.015dB（13.5～40GHz） ±0.020dB（40～50GHz） | |||
其他 | 典型值 | ||||
幅度迹线噪声 dB rms（1kHz中频带宽） | 0.050（10～50MHz） 0.020（50～500MHz） 0.005（0.5～13.5GHz） 0.004（13.5～26.5GHz） 0.008（26.5～50GHz） | 0.0060（10～50MHz） 0.0020（50～500MHz） 0.0010（0.5～13.5GHz） 0.0009（13.5～26.5GHz） 0.0040（26.5～50GHz） | |||
相位迹线噪声 deg rms（1kHz中频带宽） | 0.900（10～50MHz） 0.700（50～500MHz） 0.040（0.5～13.5GHz） 0.050（13.5～26.5GHz） 0.060（26.5～50GHz） | 0.040（10～50MHz） 0.010（50～500MHz） 0.005（0.5～13.5GHz） 0.020（13.5～26.5GHz） 0.030（26.5～50GHz） | |||
中频带宽 | 1Hz～5MHz | ||||
幅度显示分辨率 | 0.001dB/div | ||||
相位显示分辨率 | 0.01°/div | ||||
参考电平幅度设置要求值 | -500～+500dB | ||||
参考电平相位设置要求值 | -500～+500° | ||||
一般特性 | |||||
端口接头形式 | 2.4mm（阳头），系统阻抗50欧姆 | ||||
测量端口数 | 3672C/D标配：2端口；3672C/D-400选件：4端口 | ||||
外设接口 | USB接口、GPIB接口、VGA接口、LAN接口 | ||||
操作系统 | Windows 7 | ||||
显示方式 | 12.1英寸高分辨率触摸显示屏 | ||||
外形尺寸 | 宽´高´深=426mm×266mm×600mm（不含底脚、把手） 宽´高´深=516mm×280mm×690mm（含把手、底脚和后脚） | ||||
最大功耗 | 500W | ||||
电源输入形式 | 50Hz单相220V或者50Hz/60Hz单相110V交流电 | ||||
最大重量 | 47kg | ||||
3672E技术规范
频率特性 | |||||
频率范围 | 10MHz～67GHz | ||||
频率分辨率 | 1Hz | ||||
频率准确度 | ±1×10-7（23℃±3℃） | ||||
端口谐波抑制 | 典型值 | ||||
端口1、3 谐波抑制 | -48dBc（0.01～4GHz） -57dBc（4～67GHz） | -51dBc（0.01～4GHz） -60dBc（4～67GHz） | |||
端口2、4 谐波抑制 | -13dBc（0.01～4GHz） -18dBc（4～13.5GHz） -57dBc（13.5～67GHz） | -13dBc（0.01～4GHz） -21dBc（4～13.5GHz） -60dBc（13.5～67GHz） | |||
端口功率特性 | 典型值 | ||||
功率扫描范围 | 32dB（10～50MHz） 29dB（0.05～4GHz） 28dB（4～26.5GHz） 29dB（26.5～35GHz） 26dB（35～40GHz） 25dB（40～67GHz） | 42dB（10～500MHz） 38dB（0.5～4GHz） 36dB（4～26.5GHz） 35dB（26.5～35GHz） 34dB（35～40GHz） 32dB（40～67GHz） | |||
最大输出功率 （标配、400选件） | 端口1、3 | -1dBm（10～50MHz）（滤波模式） 0dBm（0.05～4GHz）（滤波模式） +8dBm（10～50MHz）（高功率模式） +5dBm（0.05～4GHz）（高功率模式） +1dBm（4～13.5GHz） +5dBm（13.5～26.5GHz） +3dBm（26.5～40GHz） +5dBm（40～67GHz） | +16dBm（10～50MHz）（高功率模式） +10dBm（0.05～4GHz）（高功率模式） +9dBm（4～13.5GHz） +11dBm（13.5～26.5GHz） +10dBm（26.5～40GHz） +9dBm（40～67GHz） | ||
端口2、4 | +8dBm（10～50MHz） +5dBm（0.05～4GHz） +1dBm（4～13.5GHz） +5dBm（13.5～26.5GHz） +3dBm（26.5～40GHz） +5dBm（40～67GHz） | +16dBm（10～50MHz） +15dBm（0.05～4GHz） +10dBm（4～13.5GHz） +11dBm（13.5～26.5GHz） +9dBm（26.5～40GHz） +8dBm（40～67GHz） | |||
最大输出功率 （201、401、402选件） | 端口1、3 | -2dBm（10～50MHz）（滤波模式） -1dBm（0.05～4GHz）（滤波模式） +7dBm（10～50MHz）（高功率模式） +4dBm（0.05～4GHz）（高功率模式） -2dBm（4～13.5GHz） +3dBm（13.5～26.5GHz） 0dBm（26.5～67GHz） | +15dBm（10～50MHz）（高功率模式） +9dBm（0.05～4GHz）（高功率模式） +6dBm（4～13.5GHz） +7dBm（13.5～26.5GHz） +4dBm（26.5～67GHz） | ||
端口2、4 | +7dBm（10～50MHz） +4dBm（0.05～4GHz） -2dBm（4～13.5GHz） +3dBm（13.5～26.5GHz） 0dBm（26.5～67GHz） | +15dBm（10～50MHz） +14dBm（0.05～4GHz） +9dBm（4～13.5GHz） +10dBm（13.5～26.5GHz） +5dBm（26.5～67GHz） | |||
1dB压缩电平 | / | +10dBm | |||
脉冲特性 | 典型值 | ||||
脉冲宽度设置范围 | 33ns～60s | 20ns～60s | |||
脉冲过度时间 （10％-90％） | 30ns | 20ns | |||
脉冲开关比 | 64dB（0.01～4GHz） 80dB（4～67GHz） | ||||
网络参数特性 | 典型值 | ||||
系统动态范围 | 74dB（0.01～1GHz） 100dB（1～4GHz） 120dB（4～10GHz） 112dB（10～26.5GHz） 108dB（26.5～35GHz） 105dB（35～50GHz） 100dB（50～67GHz） | 100dB（0.01～1GHz） 125dB（1～4GHz） 125dB（4～10GHz） 120dB（10～26.5GHz） 115dB（26.5～35GHz） 112dB（35～50GHz） 105dB（50～67GHz） | |||
有效方向性 | 35dB（0.01～2GHz） 41dB（2～13.5GHz） 34dB（13.5～40GHz） 32dB（40～67GHz） | 50dB（0.01～2GHz） 50dB（2～13.5GHz） 50dB（13.5～40GHz） 42dB（40～67GHz） | |||
有效负载匹配 | 35dB（0.01～2GHz） 41dB（2～13.5GHz） 33dB（13.5～40GHz） 30dB（40～67GHz） | 60dB（0.01～2GHz） 50dB（2～13.5GHz） 50dB（13.5～40GHz） 45dB（40～67GHz） | |||
反射跟踪 | ±0.05dB（0.01～2GHz） ±0.06dB（2～13.5GHz） ±0.08dB（13.5～40GHz） ±0.10dB（40～67GHz） | ±0.005dB（0.01～2GHz） ±0.005dB（2～13.5GHz） ±0.008dB（13.5～40GHz） ±0.010dB（40～67GHz） | |||
传输跟踪 | ±0.10dB（0.01～2GHz） ±0.11dB（2～13.5GHz） ±0.16dB（13.5～40GHz） ±0.20dB（40～67GHz） | ±0.005dB（0.01～2GHz） ±0.006dB（2～13.5GHz） ±0.015dB（13.5～40GHz） ±0.020dB（40～67GHz） | |||
其他 | 典型值 | ||||
幅度迹线噪声 dB rms（1kHz中频带宽） | 0.050（10～50MHz） 0.020（50～500MHz） 0.005（0.5～13.5GHz） 0.004（13.5～26.5GHz） 0.020（26.5～67GHz） | 0.0090（10～50MHz） 0.0020（50～500MHz） 0.0008（0.5～13.5GHz） 0.0008（13.5～26.5GHz） 0.0050（26.5～67GHz） | |||
相位迹线噪声 deg rms（1kHz中频带宽） | 0.90（10～50MHz） 0.70（50～500MHz） 0.04（0.5～13.5GHz） 0.05（13.5～26.5GHz） 0.10（26.5～67GHz） | 0.010（10～50MHz） 0.010（50～500MHz） 0.006（0.5～13.5GHz） 0.007（13.5～26.5GHz） 0.030（26.5～67GHz） | |||
中频带宽 | 1Hz～5MHz | ||||
幅度显示分辨率 | 0.001dB/div | ||||
相位显示分辨率 | 0.01°/div | ||||
参考电平幅度设置要求值 | -500～+500dB | ||||
参考电平相位设置要求值 | -500～+500° | ||||
一般特性 | |||||
端口接头形式 | 1.85mm（阳头），系统阻抗50欧姆 | ||||
测量端口数 | 3672E标配：2端口；3672E-400选件：4端口 | ||||
外设接口 | USB接口、GPIB接口、VGA接口、LAN接口 | ||||
操作系统 | Windows 7 | ||||
显示方式 | 12.1英寸高分辨率触摸显示屏 | ||||
外形尺寸 | 宽´高´深=426mm×266mm×600mm（不含底脚、把手） 宽´高´深=516mm×280mm×690mm（含把手、底脚和后脚） | ||||
最大功耗 | 500W | ||||
电源输入形式 | 50Hz单相220V或者50Hz/60Hz单相110V交流电 | ||||
最大重量 | 50kg | ||||
