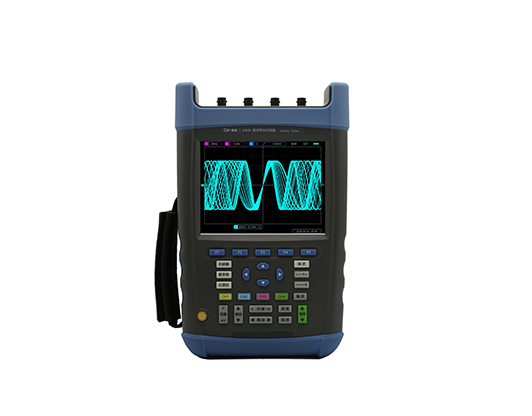

4382系列数字荧光示波器

4382系列数字荧光示波器

厂商名称:Ceyear/思仪

产品型号:4382B/4382C/4382D/4382E/4382BA/4382CA/4382DA/4382EA

市场价格:¥面议 (仅供参考)

促销价格:¥ 请点击在线咨询

描述:

4382系列手持式数字荧光示波器具有8个产品型号,带宽200MHz、350MHz、500MHz、1GHz,最高采样率5GSa/s,最大存储深度60kpts/CH,最快波形捕获率10万个波形/秒,独创的Any Acquire Phosphor技术,为您提供全新的示波器使用体验。
我要购买 获取报价 货期:现货
  • 详细说明
  • 产品手册

  产品综述

  4382系列手持式数字荧光示波器具有8个产品型号,带宽200MHz、350MHz、500MHz、1GHz,最高采样率5GSa/s,最大存储深度60kpts/CH,最快波形捕获率10万个波形/秒,独创的Any Acquire Phosphor技术,为您提供全新的示波器使用体验。

  4382系列数字荧光示波器集示波器、数字表、记录仪、总线分析仪四种仪器于一体,具有波形自动设置和即触即测、无源探头自动识别、参数测量与分析、光标测量、数学运算和FFT分析、视窗扩展、串行总线触发与分析、模板和功率测量、波形记录与回放等功能,支持以太网程控,方便您集成开发使用。4382系列数字荧光示波器分为四通道型4382B/C/D/E和两通道型4382BA/CA/DA/EA。示波器、数字表和记录仪功能为标配,总线分析仪为选配。

  技术规范

                  型号

指标

四通道型

两通道型

4382B

4382C

4382D

4382E

4382BA

4382CA

4382DA

4382EA



















示波器









































示波器

输入通道数

4

2

模拟带宽(-3dB

200MHz

350MHz

500MHz

1GHz

200MHz

350MHz

500MHz

1GHz

上升时间

<1.75ns

<1ns

<700ps

<450ps

<1.75ns

<1ns

<700ps

<450ps

带宽限制

全带宽、20MHz

输入阻抗

1MΩ档位:1MΩ±1%   || 16pF±3pF

50Ω档位:50Ω±1%

输入耦合

DCAC

垂直灵敏度范围

1MΩ档位:2mV/div~10V/div

50Ω档位:2mV/div~1V/div

垂直增益精度

±2% (注:>   5mV/div

最大输入电压

1MΩ档位:300Vrms

50Ω档位:5Vrms

垂直分辨率

8bit

最高采样率

5GSa/s(单)、2.5GSa/s(双)、1.25GSa/s(三、四)

5GSa/s(单)、2.5GSa/s(双)

最大存储深度

60kpts/CH

通道间隔离度

40dB

偏置调

节范围

50Ω档位

±4V

1MΩ档位

2mV/div200mV/div±4V

500mV/div5V/div ±40V

10V/div           ±300V

采集模式

正常:采集取样的值

峰值:取样毛刺最小800ps

平均:平均包含2~1024个波形

滚动:在屏幕上从右向左滚动波形,时基100ms/div~4s/div

时基范围

1ns/div~4s/div

时基精度

±25ppm

时基延时范围

触发前1屏,触发后最大100

最快波形捕获率

10万个波形/

触发源

CH1CH2CH3CH4

CH1CH2

触发模式

自动、正常、单次

触发电平范围

±4

触发灵敏度

最高0.1格,用户可调节

触发类型

边沿:在任何通道的上升沿、下降沿或交替触发

脉宽:在><特定时间周期的正脉宽或负脉宽上触发,脉宽范围:6.4ns~12.8s,分辨率3.2ns0.01

视频:NTSCPALSECAM,包括场1、场2、行选择

N周期:在第N个周期时触发(N=2~99

参数自动测量

20种,其中任何时间可在屏幕上最多显示8个。测量包括:频率、周期、幅度、峰峰值、最大值、最小值、高电平、低电平、正占空比、负占空比、上升时间、下降时间、过冲、预冲、正脉宽、负脉宽、有效值、平均值、延迟、相位

光标类型

单垂直、双垂直、双水平、交叉

波形数学

算术:加、减、乘

FFT:垂直刻度线性或对数,窗口可设置为矩形、HammingHanning

数字表

输入通道数

4个,复用示波器的BNC输入

14mm香蕉头输入

读数测量

最多同时4

最多同时3个(包括2个复用示波器的BNC输入)

信号输入带宽(-3dB

DC~5kHz

DC~5kHz

分辨率计数

10000

60000

输入阻抗

1MΩ±1%

----

高级测量功能

自动量程、手动量程、相对测量

自动量程、手动量程、相对测量

直流电压量程

1V10V100V

600mV6V60V600V1000V

直流电压精度

±1%读数+1%满量程)

±0.5%读数+0.5%满量程)

交流电压量程

(注:10Hz1kHz

1V10V100V

6V60V600V1000V

交流电压精度

(注:10Hz1kHz

±3%读数+2%满量程)

±2.5%+1.5%满量程)

直流电流量程

通过使用电流探头选件

60uA600uA6mA60mA600mA

直流电流精度

----

60uA~60mA±0.5%读数+0.5%满量程)

600mA±2.5%读数+1.5%满量程)

交流电流量程

(注:10Hz1kHz

通过使用电流探头选件

60uA600uA6mA60mA600mA

交流电流精度

(注:10Hz1kHz

----

60uA~60mA±2.5%读数+1.5%满量程)

600mA±3%读数+2%满量程)

电阻量程

----

60Ω600Ω6kΩ60kΩ600kΩ6MΩ60MΩ

电阻精度

----

60Ω~6MΩ±0.5%读数+0.5%满量程)

60MΩ±2.5%读数+1.5%满量程)

二极管、通断测试

----

支持

记录仪

测量源

最多4个,CH1CH2CH3CH4

最多3个,CH1CH2、数字万用表通道

信号输入带宽(-3dB

示波器的波形记录:DC~20MHz

数字表的曲线记录:DC~5kHz

采样率

示波器的波形记录:125MSa/s

数字表的曲线记录:5/

时基范围

示波器的波形记录:4ms/div~2min/div

数字表的曲线记录:10s/div~20min/div

记录长度

60kpts/CH

记录时间范围

示波器的波形记录:4.8s40h

数字表的曲线记录:最大200min

记录时间分辨率

示波器的波形记录:80us2.4s

数字表的曲线记录:200ms



















总线分析仪



选件

解码通道

1

显示格式

二进制、十六进制

I2C触发与分析选件

S01

10Mbps以内的I2C总线上的开始、重复开始、停止、ACK丢失、地址、数据、地址和数据上触发

信号速率:10Mbps 协议类型:7/10位地址

RS232触发与分析选件S02

2Mbps以内的发送开始位、接收开始位、发送包结束、接收包结束、发送数据、接收数据、发送奇偶错误和接收奇偶错误上触发

信号速率:50bps~2Mbps

SPI触发与分析选件S03

10Mbps以内SPI总线上的帧开始、MOSIMISO MOSIMISO上触发



信号速率:≤10Mbps

CAN触发与分析选件S04

1Mbps以内CAN信号上的帧开始、帧类型、标识符、数据、标识符和数据、帧结束、ACK丢失、位填充错误上触发

信号速率:10kbps~1Mbps

LIN触发与分析选件S05

100kbps以内LIN信号的同步、标识符、数据、标识符和数据、唤醒帧、睡眠帧、错误上触发

信号速率:800bps~100kbps 协议标准:1.x2.x

FlexRay触发与分析选件S06

10Mbps以内的帧头、指示位、标识符、循环数、数据、标识符和数据、帧结束、错误、标头字段上触发

信号速率:2.5Mbps5Mbps10Mbps

Audio触发与分析选件S07

在字选择、帧同步或数据上触发,I2S/LJ/RJ/TDM的最大速率10Mbps

信号速率:10Mbps;协议类型:I2SLJRJTDM

USB触发与分析选件S08

在同步、复位、中止、恢复、包结束、令牌包、数据包、握手包、特殊包、错误上触发,低速1.5Mbps、全速12Mbps

信号速率:低速1.5Mbps、全速12Mbps

MIL-STD-1553触发与分析选件S09

在同步、字类型、命令字、数据字、错误、空闲时间上触发,速率1Mbps

信号速率:1Mbps

显示

显示器类型

6.5英寸彩色方屏液晶显示器,带电容触摸功能

显示器分辨率

640×480

刻度

完整、网格、十字、框架

波形类型

点、矢量

显示格式

YTXY

灰度等级

64

波形色彩

正常、色温

亮度

屏幕的亮度可以自由调节

接口

DC电源输入

侧面1

USB主控

侧面1

USB设备

侧面1

以太网

侧面1个,RJ-45连接器,10/100Mbps,支持网络程控

1kHz基准信号

侧面1个,通过3.5mm耳机接口转接线输出

SD卡插槽

侧面1个,注:不支持热拔插

结构形式

手持式

电源

适配器:支持15VDC~36VDC,≥60W

锂电池:14.8V6.2Ah,可连续工作3小时以上

工作温度

仅适配器供电:0~+50

电池供电:0~+40

外形尺寸

××深:(190±1.2mm×(296±1.2mm×(76±0.8mm   (注:不包含把手)

最大重量

2.5kg
