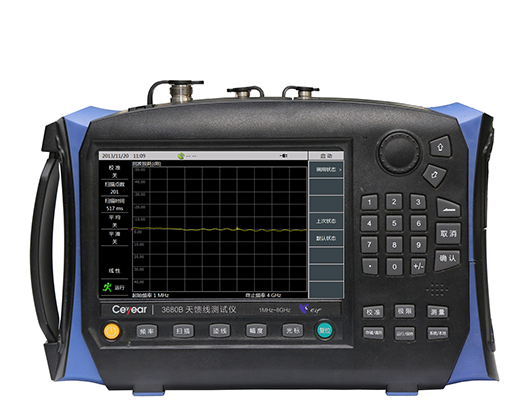

3680A/B天馈线测试仪

厂商名称：Ceyear/思仪

产品型号：3680A/3680B

市场价格：¥面议 (仅供参考)

促销价格：¥ 请点击在线咨询

描述：

Ceyear思仪3680A/B天馈线测试仪针对现场测试而开发，主要用于各种通信基站天馈线系统的测试，包括集群、GSM、PCS/DCS、CDMA、GPRS、WCDMA、CDMA2000、TD-SCDMA、LTE及寻呼系统等。

我要购买获取报价货期：现货

详细说明
产品手册

　　产品综述

　　3680A/B天馈线测试仪采用了先进的射频电路与数字电路混合集成设计技术、宽带基波混频技术、数字化中频处理技术、智能电源管理技术等新技术；具有测量速度快、测量精度高、体积小、重量轻、可电池供电、支持触摸屏操作、背光亮度可自动调节等优点，可对驻波比、回波损耗、特性阻抗和相位进行测试，对故障点定位。

　　3680A/B天馈线测试仪针对现场测试而开发，主要用于各种通信基站天馈线系统的测试，包括集群、GSM、PCS/DCS、CDMA、GPRS、WCDMA、CDMA2000、TD-SCDMA、LTE及寻呼系统等。

　　在天馈线系统安装、调试及日常维护时，天馈线测试仪可帮助用户快速评估传输线和天线系统的状况，提高运行基站的维护效率，加快新基站的安装调试进程。同时可用于科研、教学、生产中对射频器部件的反射参数测试。

　　技术规范

型号	3680A	3680B
频率范围	1MHz～4GHz	1MHz～8GHz
初始频率误差	±2×10-6 (23℃)	±2.5×10-6 (23℃)
频率温度稳定性	±1×10-6/10℃（相对于23℃）	±1×10-6/10℃（相对于23℃）
频率分辨率	1kHz	1kHz
方向性	≥42dB（机械校准） ≥35dB（嵌入式电子校准）	≥42dB（1MHz～6GHz，机械校准） ≥36dB（6GHz～8GHz，机械校准） ≥31dB（1MHz～6GHz，嵌入式电子校准） ≥26dB（6GHz～8GHz，嵌入式电子校准）
源匹配	≥31dB（机械校准）	≥31dB（机械校准）
反射跟踪	±0.08dB（机械校准）	±0.08dB（机械校准）
电池供电时间	8h （不具有嵌入式校准选件，70%屏幕亮度） 6h （具有嵌入式校准选件）	4h
整机功耗	≤15W（不对电池充电） ≤54W（对电池充电）	≤18W（不对电池充电） ≤54W（对电池充电）
扫描时间	1ms/频点（10kHz中频带宽）
电源输入	电源适配器：输入 100-240V 50/60Hz 输出 15V, 4A 锂离子电池：10.8V
外形尺寸	宽×高×深= 295mm×205mm×70mm （不含把手、支架）
重量	2.5kg（含电池）
工作温度	-10℃～+50℃
存储温度	-40℃～+70℃
电磁兼容性	符合GJB3947A-2009中 3.9.1的要求
测试端口	N型阴头
10MHz输入/输出端口	BNC
GPS天线接口	BNC
