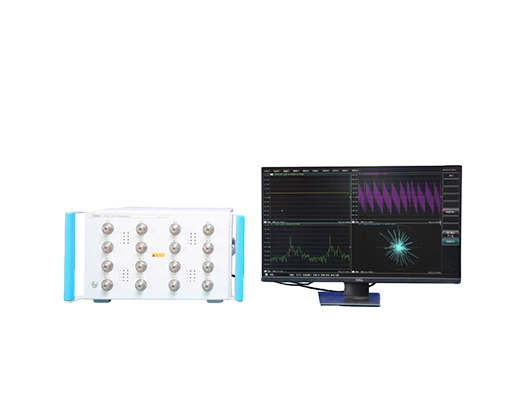

3650系列多端口矢量网络分析仪

厂商名称：Ceyear/思仪

产品型号：3650D/3650C/3650B

市场价格：¥面议 (仅供参考)

促销价格：¥ 请点击在线咨询

描述：

Ceyear思仪3650B/C/D多端口矢量网络分析仪是我公司新推出的网络参数测试类产品，基于本公司3671系列平台研发，一体化、测试速度快、无机械开关寿命问题。

我要购买获取报价货期：现货

详细说明
产品手册

　　产品综述

　　3650B/C/D多端口矢量网络分析仪是我公司新推出的网络参数测试类产品，基于本公司3671系列平台研发，一体化、测试速度快、无机械开关寿命问题。测量频段覆盖10MHz～9GHz/14GHz/20GHz，3650系列多端口矢量网络分析仪提供频响、单端口、响应隔离、增强型响应、全双端口、电校准等多种校准方式，内设对数幅度、线性幅度、驻波、相位、群时延、Smith圆图、极坐标等多种显示格式，外配USB、LAN、GPIB、VGA等多种标准接口，主要面向MIMO天线、滤波器、高速数字线缆和高速印制电路板的多端口网络参数测试，除传统频域S参数测试，该系列多端口矢量网络分析仪还可完成差分S参数、时域、信号完整性和幅相一致性等测试。

　　技术规范

频率特性
频率范围	10MHz～9GHz/14GHz/20GHz
频率分辨率	1Hz
频率准确度	±1×10-7（23℃±3℃）
端口谐波抑制
端口谐波抑制	-13dBc（10MHz～1GHz） -18dBc（1GHz～9GHz） -18dBc（9GHz～14GHz） -15dBc（14GHz～20GHz）
端口功率特性
端口最大输出功率	+10dBm（10MHz～1GHz） +8dBm （1GHz～9GHz） +3dBm （9GHz～12GHz） 0dBm （12GHz～14GHz） -7dBm （14GHz～20GHz）
网络参数特性
系统动态范围	110dB（10MHz～1GHz） 115dB（1GHz～9GHz） 105dB（9GHz～12GHz） 100dB（12GHz～14GHz） 90dB （14GHz～20GHz）
有效方向性	36dB（10MHz～1GHz） 36dB（1GHz～9GHz） 40dB（9GHz～14GHz） 36dB（14GHz～20GHz）
有效源匹配	40dB（10MHz～1GHz） 30dB（1GHz～9GHz） 30dB（9GHz～14GHz） 30dB（14GHz～20GHz）
有效负载匹配	45dB（10MHz～1GHz） 40dB（1GHz～9GHz） 40dB（9GHz～14GHz） 40dB（14GHz～20GHz）
反射跟踪	±0.04dB（10MHz～1GHz） ±0.05dB（1GHz～9GHz） ±0.05dB（9GHz～14GHz） ±0.05dB（14GHz～20GHz）
传输跟踪	±0.10dB（10MHz～1GHz） ±0.10dB（1GHz～9GHz） ±0.12dB（9GHz～14GHz） ±0.12dB（14GHz～20GHz）
其他
幅度迹线噪声 dB rms（1kHz中频带宽）	0.010（10MHz～1GHz） 0.005dB（1GHz～9GHz） 0.004dB（9GHz～14GHz） 0.004dB（14GHz～20GHz）
相位迹线噪声 deg rms（1kHz中频带宽）	0.1（10MHz～1GHz） 0.04（1GHz～9GHz） 0.05（9GHz～14GHz） 0.05（14GHz～20GHz）
中频带宽	1Hz～30MHz
幅度显示分辨率	0.001dB/div
相位显示分辨率	0.01°/div
参考电平幅度设置要求值	-500～+500dB
参考电平相位设置要求值	-500～+500°
一般特性
端口接头形式	3.5mm（阳头），系统阻抗50欧姆
测量端口数	16端口
外设接口	USB接口、GPIB接口、VGA接口、LAN接口
操作系统	Windows 7
显示方式	外接触摸显示屏
外形尺寸	宽´高´深=426mm×266mm×600mm（不含把手、底脚、垫脚和侧提带）。
最大功耗	400W
最大重量	≤36kg
