ATG-2021B功率信号源

ATG-2021B功率信号源

厂商名称:安泰电子/AIGTEK

产品型号:ATG-2021B

市场价格:¥面议 (仅供参考)

促销价格:¥ 请点击在线咨询

描述:

ATG-2021B功率信号源带宽:(-3dB)DC~1MHz,电压:200Vp-p(100Vp),电流:500mAp,压摆率:445V/μs,波形:正弦波、方波、三角波、脉冲波,输入信号可内置或外置
我要购买 获取报价 货期:现货
  • 详细说明
  • 产品手册

  ATG-2021B功率信号源简介

  ATG-2021B是一款理想的可输出正弦波、方波、三角波、脉冲波的单通道功率信号源。客户可根据使用情况选择信号内置、或外置输入。最大输出200Vp-p(±100Vp)电压,可以驱动高压型负载。电压增益数控可调,一键保存常用设置,为您提供了方便简洁的操作选择。

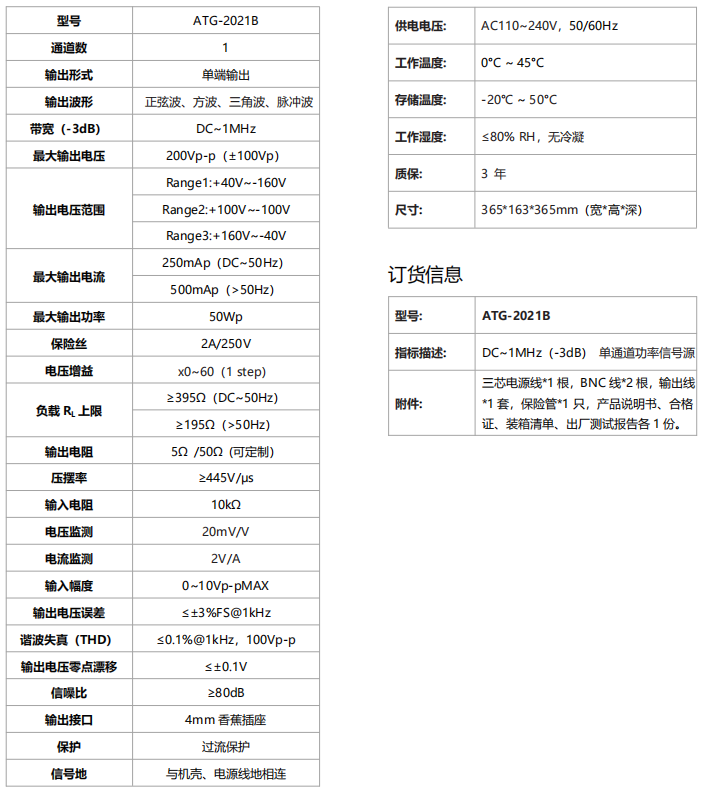

ATG-2021B功率信号源(图1)

  输入Input

  外置信号输入端为BNC接口。当信号内置输入,此时为功率信号源模式,设置波形,频率,电压等参数即可;当信号外置接入,此时为放大器模式,输入电阻为5kΩ,输出电阻可切换,调节电压增益即可实现信号放大。

  输出Output

  输出接口为香蕉插座,输出电压0~200Vp-p(±100Vp),最大输出电流(峰值)500mAp。

  液晶面板显示

  ATG-2021B功率信号操作面板液晶显示,设备状态及参数动态显示,交互界面一目了然,简洁易懂。

  电压增益

  ATG-2021B功率信号外置输入信号时为放大器工作模式,此时电压增益是数控0~60倍(1step)可调。结合液晶面板增益的显示,能够快速调整至需要的电压值。

  监测口Monitor

  1/100Monitor:此端口电压为输出端口的1/100,监测口为BNC接头,可以直接连接到示波器进行输出电压的实时监测。
