DSG5000系列射频信号源
厂商名称:普源精电/RIGOL

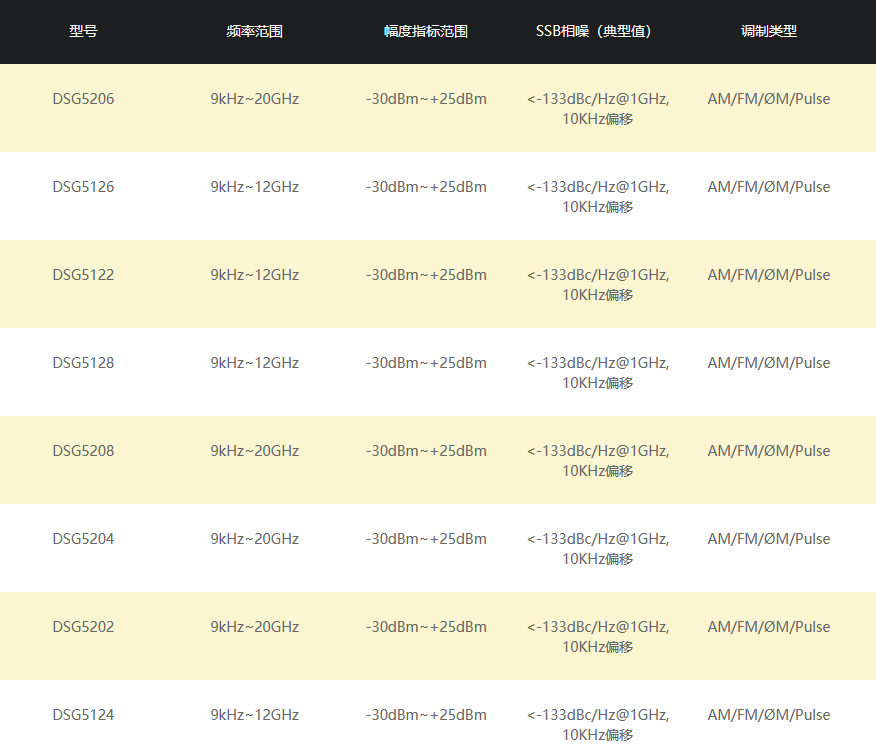

产品型号:DSG5000 DSG5206/DSG5126/DSG5122/DSG5128/DSG5208/DSG5204/DSG5202/DSG5124
市场价格:¥0.00 (仅供参考)
描述:
- 详细说明
- 产品手册

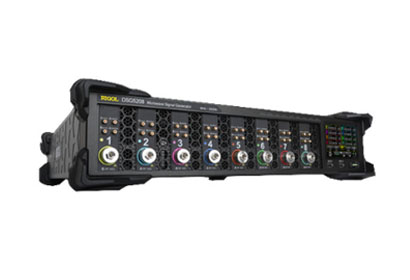

DSG5000 系列仪器简介
DSG5000 系列微波信号发生器是一款多通道相参微波信号发生器,频率高达 20 GHz,输出幅度设置范围最大为-30 dBm~+25 dBm,单台支持 2、4、6、8 通道,通道间相位稳定性高,满足客户对多通道信号相参的应用需求。DSG5000 系列具有超低相位噪声和优秀的杂散指标,可选高稳时钟模块,且支持 AM、FM、PM 模拟调制及脉冲调制等调制功能,可广泛用于研发、生产、维修、教育培训等各种场景。
DSG5000 系列微波信号发生器采用 Android 操作系统,除电源开关按键外,仪器可通过触摸屏、USB 键盘鼠标、Web control、SCPI 命令等进行操控,极大地提升了人机交互和客户操控体验。除本机屏幕外同时支持 HDMI 接口外接扩展显示屏。
主要特色
• 频率范围:9 kHz~20 GHz
• 频率分辨率:0.01 Hz
• 输出幅度设置范围:-30 dBm~+25 dBm
• 幅度分辨率:0.01 dB
• 相位噪声:-133 dBc/Hz@10 kHz,载波为 1 GHz(典型值)
• 幅度误差:<0.7 dB(典型值)
• 切换时间:<3 ms(典型值)
• 通道间相位稳定性:<1°@10 GHz
• 通道间隔离度:>80 dB(典型值)
• 谐波杂散:<-50 dBc@10 GHz
• 调制类型:AM、FM、PM、Pulse
• 通信接口:USB、LAN
• 通道数:2、4、6、8
• 结构尺寸:2U 高,全机架宽
