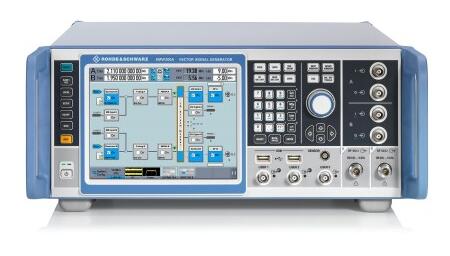

SMW200A矢量信号发生器

SMW200A矢量信号发生器

厂商名称:罗德与施瓦茨

产品型号:SMW200A

市场价格:¥0.00 (仅供参考)

促销价格:¥ 请点击在线咨询

描述:

频率范围介于 100 kHz 至 3 GHz、6 GHz、12.75 GHz、20 GHz、31.8 GHz 或 40 GHz
我要购买 获取报价 货期:现货
  • 详细说明
  • 产品手册

R&S®SMW200A矢量信号发生器主要特点:
满足您的所有要求
频率范围介于 100 kHz 至 3 GHz、6 GHz、12.75 GHz、20 GHz、31.8 GHz 或 40 GHz
可选的附加射频路径( 100 kHz 至 3 GHz、6 GHz、12.75 GHz 或 20 GHz)
通用配置: 从单通道矢量信号发生器到多通道 MIMO 接收机测试仪
具有最多八个信号源以及最多 32 个衰落通道,非常适用于 MIMO、MSR 或 LTE Advanced 应用
采用模块化体系架构,以便更好地适应手头上的应用
简化设置

轻松生成复杂信号
在两个具有实时编码器及 ARB 的内部基带模块上,最多有八个基带发生器
内部数字增加基带信号,即便存在频率及电平偏移
宽带基带及矢量信号发生器集于一体
支持所有重要的数字标准,比如 5G 候选空中接口、LTE(最高第 12 版)、3GPP FDD/HSPA/HSPA+、GSM/EDGE/EDGE Evolution、CDMA2000®/1xEV-DO、WLAN IEEE 802.11a/b/g/n/j/p/ac/ad
不需要符合数字标准的单独的 PC 软件
生成适用于模块、接收机及 DFS 测试的雷达信号场景
LTE 及 3GPP 测试用例向导,便于根据 3GPP TS 25.141 或 3GPP TS 36.141 轻松进行基站一致性测试
包络跟踪及 AM/AM、AM/φM 预失真选件,用于充分测试和验证 ET 调制器芯片组
将现实带到实验室

可选集成式衰落模拟器,用于在最高 160  MHz 的带宽下进行通道仿真
所有重要的衰落场景均已预设
安装最多四个衰落模块,提供多达 32 个“逻辑”衰减器
使用单个仪器实施所有重要的 MIMO 衰落场景,比如 2x2、3x3、4x4、8x4 及 4x8
支持复杂的应用,比如双载波 HSPA、LTE 载波聚合以及 MIMO 和多用户 LTE)
连接 R&S®SGT100A 信号发生器模块,以最多提供八个射频通道
优化设备

极佳的信号质量,有助于在频谱和调制测量中确保高精确度
内部基带最高 2 GHz I/Q 调制带宽(射频带宽)
在 2 GHz 带宽内,调制频率响应为 <0.4 dB(测量值)
高端脉冲调制,开关比为 > 80 dB 以及上升/下降时间为
极佳的频谱纯度(在 1 GHz、20 kHz 偏置下,SSB 相位噪声通常为 –139 dBc)
相位相参选项,比如用于波束赋形应用
3 GHz、6 GHz 及 12.75 GHz 射频通道(带电子衰减器)
加快开发

直观化操作概念以及智能帮助功能,帮助用户很快取得成功
仪器定制化,以适应几乎所有的应用
便于改造基带模块的先进插件系统,无需重新校准仪器
可随时进行软件升级,只需通过密钥单快速激活

R&S®SMW200A矢量信号发生器规格:


频率
频率范围,射频通道 AR&S®SMW-B103100 kHz 至 3 GHz

R&S®SMW-B106100 kHz 至 6 GHz

R&S®SMW-B112100 kHz 至 12.75 GHz

R&S®SMW-B120100 kHz 至 20 GHz

R&S®SMW-B131100 kHz 至 31.8 GHz

R&S®SMW-B140/-B140N100 kHz 至 40 GHz
频率范围,射频通道 B(可选,详见 R&S®SMW200A 数据表了解可能的射频通道配置)R&S®SMW-B203100 kHz 至 3 GHz

R&S®SMW-B206100 kHz 至 6 GHz

R&S®SMW-B212100 kHz 至 12.75 GHz

R&S®SMW-B220100 kHz 至 20 GHz
设置时间SCPI 模式< 1.2 ms,600 μs(典型值)
电平
指定电平范围3 MHz ≤ f < 20 GHz–120 dBm 至 +18 dBm (PEP)

R&S®SMW-B131,R&S®SMW-B140/-B140N–120 dBm 至 +15/+18 dBm (PEP),取决于射频
设置时间SCPI 模式< 1 ms,600 μs(典型值)

R&S®SMW-B120/-B131/-B140/-B140N/-B220,带机械步进衰减器转换< 25 ms
频谱纯度
谐波电平 < 10 dBm,CW< –30 dBc

R&S®SMW-B120/-B131/-B140/-B140N/-B220,
f  >3.5 GHz
< –55 dBc
非谐波具有全量程直流输出的 CW 或矢量调制,电平 > –10 dBm,
载波偏移 > 10 kHz,200 MHz < f ≤ 1500 MHz

标准< –80 dBc

带 R&S®SMW-B22 选件< –90 dBc
SSB 相位噪声CW,载波偏移 = 20 kHz,f = 1 GHz

标准< –131 dBc,–135 dBc

带 R&S®SMW-B22 选件< –136 dBc,–139 dBc

CW,载波偏移 = 20 kHz,f = 10 GHz

标准< –111 dBc,–115 dBc

带 R&S®SMW-B22 选件< –116 dBc,–119 dBc
模拟调制
支持的模拟调制模式
AM,FM(可选),φM(可选),脉冲(可选)
I/Q 调制
射频调制带宽具有内部宽带基带,“I/Q 宽带”开

300 MHz ≤ f ≤ 2.5 GHz±40% 的载波频率

f > 2.5 GHz±1 GHz

具有内部 标准基带,“I/Q 宽带”开,f ≥ 250 MHz±80 MHz
指定射频调制带宽中的调制频率响应具有内部宽带基带,“I/Q 宽带”开< 1.0 dB,< 0.4 dB(测量值)
宽带基带发生器R&S®SMW-B9 选件,最多可安装 2 个基带发生器
信号带宽取决于选件最高 2000 MHz
ARB 存储深度取决于选件最高 2 Gsample
频率偏移取决于选件最高 -1000 MHz 至 + 1000 MHz
标准基带发生器R&S®SMW-B10 选件,最多可安装 2 个基带发生器
信号带宽取决于选件最高 160 MHz
ARB 存储深度取决于选件最高 1 Gsample
频率偏移取决于选件最高 -80 MHz 至 +80 MHz

数字标准
支持的标准及调制系统
5G 候选空中接口、LTE 版本 8/9/10/11,12、3GPP FDD/HSPA/HSPA+、GSM/EDGE/EDGE Evolution、CDMA2000®、1xEV-DO Rev. A/B、 WLAN IEEE 802.11a/b/g/n/j/p/ac/ad、AWGN 等等
衰落和 MIMO
衰落模拟器R&S®SMW-B14 选件,最多可安装 4 个衰落模块
衰落带宽
最大 160 MHz
衰落信道取决于选件最多 32
MIMO 衰落场景取决于选件2x2、4x2、2x4、3x3、4x4、8x4、4x8、8x2、2x8、4x2x2 等
衰落模式取决于选件多通道, 移动延时, 生灭, 高速列车, 双通道干扰装置
