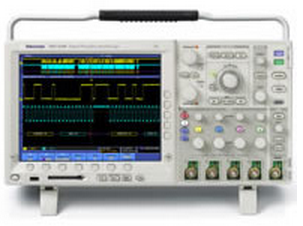

 DPO4054数字荧光示波器

DPO4054数字荧光示波器

厂商名称:泰克/TEKTRONIX

产品型号:DPO4054

市场价格:¥0.0 (仅供参考)

促销价格:¥ 请点击在线咨询

描述:

500MHz,四通道,2.5GS/s,10M/CH,10.4"XGA显示,波形巡检功能。
我要购买 获取报价 货期:现货
  • 详细说明
  • 产品手册

主要产品特色:
   ·Wave Inspector智能存储管理
   ·串行触发和分析
   ·10.4”更大的显示器, 前面板上USB和CompactFlash端口, 及TekVPI™改善的探头接口, 更强的操作渐变性
主要特点:
   ·350 MHz带宽
   ·4通道
   ·2.5 GS/s的取样速率
   ·所有通道上10 M样点的记录长度
   ·Wave Inspector控制功能,提供了前所未有的波形分析效率
   ·I2C, SPI, CAN串行触发和分析
   ·10.4英寸(264毫米) XGA彩色显示器
   ·前面板上USB和CompactFlash,快捷简便地存储数据
   ·TekVPI™探头接口支持有源探头、差分探头和电流探头,自动定标和确定单位
   ·体积小,重量轻 – 仅厚5.4 英寸(137毫米),仅重11磅(5公斤)

技术参数

MSO4000/DPO4000系列
通道数量
2, 4(模拟通道)
16(数字通道,MSO系列 )
带宽350 MHz - 1 GHz
上升时间1.0 ns - 350 ps
采样率(实时 )2.5 GS/s - 5 GS/s
显示器尺寸10.4英寸 (264mm) VGA
记录长度 (最大 )10 M
数字通道特点
(MSO系列)
主 : 500 MS/s,10 M记录长度MagniVuTM: 16.5 GS/s,10 k记录长度(以触发点为中心 )
触发类型边沿, 序列 , 逻辑, 脉冲(脉宽 , 欠幅脉冲 ),多通道建立时间和保持时间,上升 /下降时间,视频 ,I 2C, SPI, CAN, LIN, FlexRay ,RS-232/422/485/UART,扩展视频, 并行
视频连接和存储用于存储的 USB主机端口 ,用于连接 PC的 USB设备端口 ,CompactFlash, LAN, GPIB ,视频输出
波形数学运算和分析波形数学运算 (+, -, x, /), FFT, 任意表达式数学运算,连接到PC, 在 OpenChoice或 NI SignalExpress 泰克版软件上进行扩展分析
应用嵌入式设计和调试 ,考察瞬变现象,汽车电子设计和调试,制造测试和质量控制, 工业控制
外观尺寸17.3"(439 mm)宽 × 9.0"(229 mm)高 × 5.4"(137 mm)厚
重量11.0磅 (5.0公斤 )
串行解码和分析I2C, SPI, CAN, LIN,RS-232/422/485/UART, FlexRay

推荐软件

型号描述
DPO4AUTO模块汽车串行触发和分析模块 (CAN, LIN)
DPO4AUTOMAX模块汽车串行触发和分析模块 (CAN, LIN, FlexRay)
DPO4EMBD模块嵌入式串行触发和分析模块 (I2C, SPI)
DPO4COMP模块计算机串行触发和分析模块(RS-232/422/485/UART)
DPO4VID模块HDTV和自定义 (非标准)视频触发模块
TPA-BNCTekVPI到 TekProbe BNC适配器
TEK-USB-488GPIB到 USB适配器
ACD4000软手提箱
HCTEK4321硬手提箱(要求ACD4000)
RM4000机架安装套件
TEK-DPG偏移校正脉冲发生器

完整的探头解决方案

产品描述
无源探头P2220 - 1/10X, 7 MHz/200 MHz无源探头
P2221 - 1/10X, 7 MHz/200 MHz无源探头
P3010 - 10X, 100 MHz无源探头
P6101B - 1X, 15 MHz无源探头
低电容探头P6158 - 20X, 3 GHz低电容探头
有源探头P6205 - 10X, 750 MHz有源探头
P6243 - 10X, 1 GHz有源探头
TAP1500 - 1.5 GHz TekVPITM有源探头
差分探头DA400A - 100X/10X/1X/0.1X,1 MHz差分前置放大器
9P5205 - 1.3 kV, 100 MHz高压差分探头
P5210 - 5.6 kV, 50 MHz高压差分探头
P6246 - 1X/10X, 400 MHz差分探头
P6247 - 1X/10X, 1 GHz差分探头
TDP0500 - 500 MHz TekVPI 42V差分探头
TDP1000 - 1 GHz TekVPI 42V差分探头
电流探头A621 - 1000 ARMS, 50 kHz电流探头
A622 - 70 ARMS, 100 kHz电流探头 P6021 - 5 ARMS, 60 MHz电流探头
P6022 - 2 ARMS, 120 MHz电流探头
TCP202 - 15 A, DC - 50 MHz电流探头
TCP312 - 30 A, DC - 100 MHz电流探头
TCP305 - 50 A, DC - 50 MHz电流探头
TCP303 - 150 A, DC - 15 MHz电流探头
TCP404XL - 750 A, DC - 2 MHz电流探头
TCP0030 - 120 MHz TekVPI 30 A AC/DC电流探头
TCP0150 - 20 MHz TekVPI 150 A AC/DC电流探头
TCPA300/400 - 电流测量系统
高压探头P5100 - 100X, 250 MHz, 无源高压探头
P5120 - 20X, 200 MHz, 无源高压探头
P6015A - 1000X, 75 MHz无源高压探头
P5200 - 50X/500X, 25 MHz, 高压差分探头
P5205 - 50X/500X, 100 MHz, 高压差分探头
P5210 - 100X/1000X, 50 MHz高压差分探头
探头附件NEX-HD2HEADER- Mictor连接器,接续到0.1"头针上
