脉冲群发生器EFT61004TA

脉冲群发生器EFT61004TA

厂商名称:普锐马/Prima

产品型号:EFT61004TA/B

市场价格:¥28000 (仅供参考)

促销价格:¥ 请点击在线咨询

描述:

 1、设备使用电源要求:  输入电压:单相AC220V10%(,中国大陆)  频率:50/60Hz  相数:单相三线制(L-N-PE)  电压分辨率:1V
我要购买 获取报价 货期:现货
  • 详细说明
  • 产品手册

  1、设备使用电源要求:

  输入电压:单相AC220V±10%(,中国大陆)

  频率:50/60Hz

  相数:单相三线制(L-N-PE)

  电压分辨率:1V

  输出电压波形分辨率≤5%

  总功率:MAX250w

  2、产品特点:

  符合并超越EN/IEC61000-4-4和GB/T17626.4最新标准相关要求;

  7.0寸触摸屏、中英显示,操作方便;

  采用进口程控高压电源,性能稳定;

  内置智能切换单相三线耦合/去耦网络.

  内置国际标准模式和自定义模式,满足客户不同需求;

  可以升级成大电流EUT网络;

  脉冲注入相位角度异步或0-360°自由设定;

  高脉冲频率达到1200kHz;

  内置温湿度传感器。

  内置RJ45和RS232接口,方便产品升级,同时可选配测控软件实施远程控制。

  3、设备使用环境要求

  户内使用;

  海拔高度不超过1000米;

  环境温度为-10℃~+40℃;

  相对湿度不大于85%;

  无导电尘埃、无火灾及爆炸危险、无腐蚀金属和绝缘的气体

  电源电压波形为正弦波,波形畸变率<5%;

  接地电阻不大于0.5Ω;

  5、产品简介:(以T系列为主)

  EFT61004TA群脉冲发生器是针对电磁兼容-电快速瞬变脉冲群抗扰度试验的要求而专门设计的,用于评估电气和电子设备供电电源端口、信号、控制和接地端口在受到电快速瞬变(脉冲群)干扰时的性能提供一个评定依据。

  6、技术参数:

参数:

EFT61004TA

输出电压

0.2 ±4.8KV± 10%

脉冲频率

1kHz1200kHz ± 10%, 连续可调

脉冲极性

正或负 ,正负交替

实验负载阻抗

50 Ω1000Ω± 2%

脉冲前沿

5ns ± 30%

脉冲宽度

(50Ω)

50ns ± 30%


(1kΩ)

35 ns----150 ns

相移

与电源同步时为0-360°或异步

脉冲串长度

1—255 个可调

脉冲串周期

典型 300mS  0.15—9.99 S 可调,调节精度 0.01S

试品耦合 / 去耦网络

内置单相三线

AC:Umax 260V Imax 16A

DC:Umax 220V Imax 16A

(可定制其他容量网络)

仪器工作状态指示

前面板LED指示、LCD显示

仪器接地连接方式

使用扁平接地线

外部触发输入

BNC 5V TTL

上位机

RS232、RJ45接口 可联机打印测试报告

工作电源

AC 220V ± 10% 50/60Hz

保险丝

3A

最大功耗

250W

环境温度

15  -35

外形尺寸(D×W×H)mm

450*430*175 mm

重量

10kg

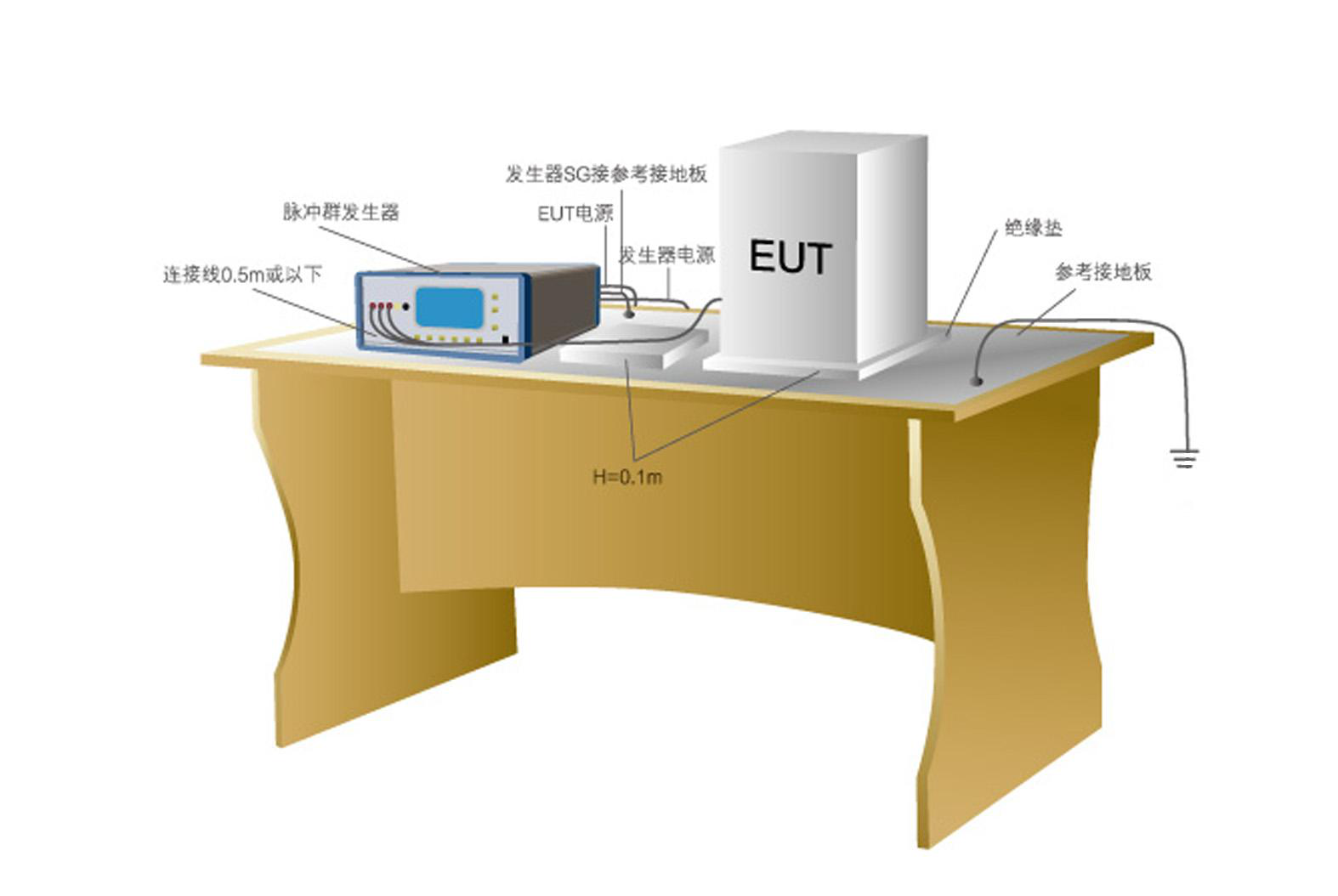

快速瞬变脉冲群抗扰度试验配置示意图:
