| 基本配置 | |

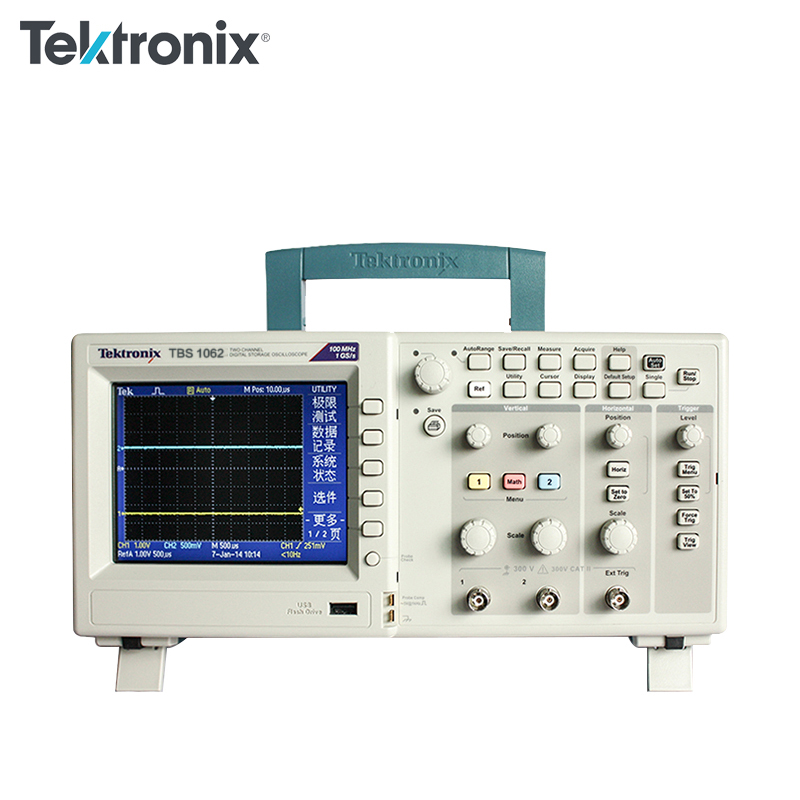

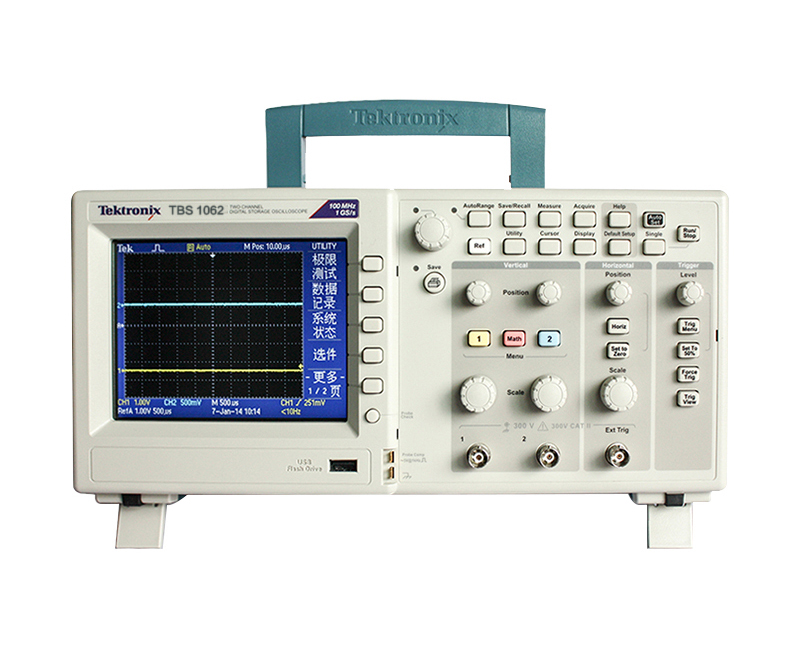

| 产品名称 | 数字存储示波器 |
| 产品型号 | TBS1062 |
| 模拟通道垂直系统 | |
| 输入通道 | 2 |
| 带宽（-3dB） | 60 MHz |
| 带宽限制 | 20 MHz |
| 垂直分辨率 | 8 位 |
| 垂直灵敏度 | 使用经校准的微调时所有型号均为 2 mV 至 5 V/div |
| 直流垂直增益精度 | ±3%，从 10 mV/div 到 5 V/div |
| 输入耦合 | 交流、直流、GND |
| 输入阻抗 | 1 MΩ 并联 20 pF |
| 最大输入电压 | 300 VRMS CAT II；超过 100 kHz 时以 20 dB/倍频程下降至 3 MHz 时的 13Vp-p AC |
| 探头数量 | 2 |
| 水平系统 | |
| 时基范围 | 5 ns 至 50 s/div |
| 时基精度 | 50 ppm |
| 模拟信号采集系统 | |
| 实时采样率 | 1.0 GS/s |
| 记录长度 | 所有时基均为 2.5k 点 |
| 触发系统 | |
| 触发源 | CH1、CH2、Ext、Ext/5、交流线路 |
| 触发模式 | 自动、正常、单序列 |
| 触发类型 | 边沿（上升沿/下降沿）、视频、脉冲宽度（或毛刺） |
| 测量运算系统 | |
| 自动测量 | 周期、频率、+ 宽度、- 宽度、上升时间、下降时间、最大值、最小值、峰-峰值、平均值、RMS、周期 RMS、光标 RMS、占空比、相位和延迟 |
| 光标测量 | ΔT、1/ΔT、ΔV |
| 缩放 | 水平扩展或压缩动态或停止波形 |
| 波形运算 | 加法、减法、乘法、 FFT、窗口：Hanning、平顶、矩形 |
| 显示系统 | |
| 波形显示方式 | 点、矢量 |
| 接口 | |
| 标配 | USB 接口 |
| 选配 | GPIB 接口 |
| 物理与环境特性 | |
| 尺寸 | 158.0毫米(高)*326.3毫米(宽)*124.2毫米(厚) |
| 重量 | 2.0Kg |
| 环境温度/湿度 | 0 至 +50℃/等于或低于 +40℃ 时高达 85% 相对湿度 |
| 海拔高度 | 最高 3000 米（9843 英尺） |
| 其它 |
