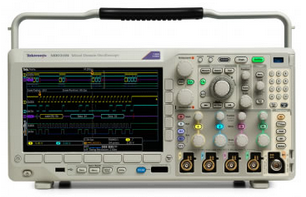

MDO4104B-3混合域示波器

MDO4104B-3混合域示波器

厂商名称:泰克/TEKTRONIX

产品型号:MDO4104B-3

市场价格:¥面议 (仅供参考)

促销价格:¥ 请点击在线咨询

描述:

泰克混合域示波器,4个模拟通道(1GHz)、16个数字通道、1个RF通道(9kHz~3GHz),采样率5GS/s,记录长度20M。
我要购买 获取报价 货期:现货
  • 详细说明
  • 产品手册

  泰克混合域示波器简介

  MDO4000B系列是世界上第一台内置频谱分析仪的示波器。由于这种整合能力,您可以继续使用首选的调试工具示波器,考察频域问题,而不是找一台频谱分析仪,重新学习怎样使用频谱分析仪。但是,MDO4000系列的功能还不止像频谱分析仪那样观察频域。它真正的优势是将频域中的事件与导致这些事件的时域现象关联起来。

  当频谱分析仪通道和任何模拟或数字通道同时打开时,示波器画面会分成两个视图。画面上半部分是时域的传统示波器显示,下半部分是频谱分析仪输入的频域视图。注意,频域显示视图并不是简单的仪器中模拟通道或数字通道的FFT,而是从频谱分析仪输入采集的频谱。

  另一个主要差别是,对于传统示波器FFT,通常可以获得所需的FFT显示视图,或者关心的其他时域信号的所需视图,但不能二者同时兼得。这是因为传统示波器只有一个采集系统,使用一套用户设置(如记录长度、取样速率及每格时间等)来驱动所有数据视图。但在MDO4000系列中,频谱分析仪输入有自己的采集系统,它是独立的,但与模拟和数字通道采集系统在时间上相关。这样可以每个域实现最优配置,为所有关心的模拟、数字和射频信号提供完整的时间相关系统视图。

  频域视图内显示的频谱取自时域视图内橙色短条所指示的时间周期,也称为频谱时间。在MDO4000系列中,可以在采集数据中移动频谱分析时间,考察射频频谱怎样随时间变化。在仪器实时运行或在停止采集时,都可以进行这一操作。

主要性能指标
  • 4条模拟通道

    • 1 GHz, 500 MHz, 350 MHz,和100 MHz带宽型号

    • 所有通道上高达20 M记录长度

    • >340,000 wfm/s最大波形捕获速率

  • 16条数字通道

    • MagniVu™高速采集技术提供了60.6 ps的精细定时分辨率。

  • 1条频谱分析仪通道

    • 9 kHz ~ 3 GHz或9 kHz ~ 6 GHz频率范围型号

    • 超宽捕获带宽≥1 GHz

  • 标配无源电压探头,3.9 pF 容性负载,500 MHz 或 1 GHz 模拟带宽

主要特点
  • 混合信号设计和分析

    • 自动触发、解码和搜索串行总线和并行总线

    • 每条通道单独设置门限

    • 多通道建立时间和保持时间触发

  • 频谱分析

    • 为常用任务提供专门的前面板控件

    • 自动峰值标记,识别频谱峰值的频率和幅度

    • 手动标记

    • 轨迹类型包括: 正常, 平均, 最大保持, 最小保持

    • 检测类型包括: +峰值, -峰值, 平均值, 样点

    • 三维频谱图,深入了解缓慢变化的RF现象

    • 自动测量包括: 通道功率, 邻道功率比(ACPR)和占用带宽(OBW)

    • 触发RF功率电平

  • 混合域和分析

    • 在一台仪器中以时间相关的方式采集模拟信号、数字信号和RF信号

    • Wave Inspector®控件可以从时域和频域中轻松查看时间相关的数据

    • 从频谱分析仪输入中导出幅度、频率和相位随时间变化波形

    • 可以选择频谱时间,查看RF频谱怎样随时间变化 – 甚至在停止采集的数据中

  • 选配的串行触发和分析 - I2C、SPI、USB、以太网、CAN、LIN、FlexRay、RS-232/422/485/UART、MIL-STD-1553 和 I2S/LJ/RJ/TDM 的串行协议触发、解码及搜索

  • 264 mm (10.4英寸)高亮度XGA彩色显示器

  • 体积小,重量轻 - 仅 147 毫米(5.8 英寸)厚,重 5 千克(11 磅)

连接能力
  • 前面板和后面板各有两个 USB 2.0 主控端口,可以快速方便实现数据存储及连接 USB 键盘

  • 后面板上有一个 USB 2.0 设备端口,可用于轻松连接 PC 或直接打印到 PictBridge® 兼容打印机

  • 集成 10/100/1000BASE-T 以太网端口实现网络连接,视频输出端口用于将示波器显示输出到监视器或投影仪

选配应用程序支持
  • 高级射频触发

  • 功率分析

  • 极限和模板测试

  • HDTV 和定制视频分析

  • 矢量信号分析
