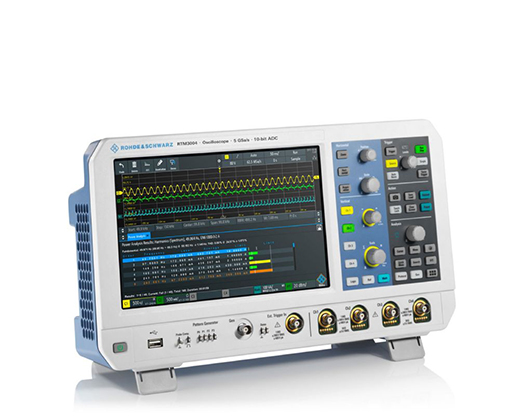

罗德与施瓦茨RTM3004示波器

　　罗德与施瓦茨RTM3004示波器

　　特性和规格

　　带宽：100 MHz

　　通道：4

　　采样率：5 Gsample/s

　　最大存储深度：80 Mpts

　　MSO选件：16个数字通道

　　特性和优势

　　信号分析：快速获取结果

　　10位模数转换器，精度比传统8位转换器高4倍

　　更高的分辨率可显示更多信号细节，例如开关电源的开关设备开启和关断时的电压

　　分段存储

　　40 Msample（标配）；80 Msample（交织模式）

　　同类示波器中一流的存储深度，可捕获更长的采集序列，以便获得更详细的分析结果

　　在全带宽下采集时间更长

　　分段存储：400 Msample，带历史功能

　　可分析较长观测时间的信号序列，例如I²C或SPI通信协议信号

　　使用混合信号示波器选件进行逻辑分析

　　16个附加数字通道

　　同时捕获和分析模拟和数字信号，例如确定模数转换器输入输出之间的延迟

　　波形和码型发生器

　　模拟和数字激励生成

　　数据传输率最高达50 Mbit/s

　　可输出任意波形和4位信号码型，例如I2C、SPI、UART和CAN/LIN

　　数字电压表

　　每个通道上的3位电压表(DVM)和6位频率计

　　同步测量，测量功能包括DC、AC+DC(RMS)和AC(RMS)

　　频率分析模式

　　FFT功能，可分析长达128 kpoints的信号

　　光标测量和频域自动设置

　　模板测试模式

　　快速显示特定信号是否在规定的容差范围内

　　评估被测设备的质量和稳定性，快速确定信号异常

　　当模板被违规时，测量停止，可触发操作

　　电源应用的理想之选

　　10位分辨率，轻松查看电源信号细节

　　可测量开关关闭状态下MOSFET的RDS(on)
