泰克RSA306B实时频谱分析仪

泰克RSA306B实时频谱分析仪

厂商名称:泰克/TEKTRONIX

产品型号:RSA306

市场价格:¥59687 (仅供参考)

促销价格:¥ 请点击在线咨询

描述:

USB频谱分析仪,频率范围9kHz~6.2GHz,测量范围-160dBm~+20dBm,40 MHz采集带宽,以100%侦听概率捕获持续时间最短100 μs的信号,三条轨迹外加数学轨迹和三维频谱图轨迹,5 个标记包括功率、相对功率、积分功率、功率密度和dBc/Hz 功能,地图绘制、调制分析、WLAN、LTE和蓝牙标准选项支持脉冲测量、播放记录的文件、信号勘测和频率/相位稳定测量,标配应用编程接口(API)。
我要购买 获取报价 货期:现货
  • 详细说明
  • 产品手册

RSA306 使用电脑和泰克SignalVu®-PC RF 信号分析软件,为 9 kHz ~ 6.2 GHz 的信号提供实时频谱分析、流式捕获和深入信号分析功能,而且价格低、携带方便,特别适合现场、工厂或学术机构使用。

主要性能指标
  • 9 kHz ~ 6.2 GHz 频率范围,满足各种分析需求

  • +20 dBm ~ -160 dBm 测量范围

  • 捕获干扰,确保第一次、每一次都能看到问题

  • Mil-Std 28800 Class 2 环境、撞击和振动规范,适用于严酷的条件

主要特点
  • 标配泰克SignalVu-PC™ 软件,提供全面的频谱分析功能

  • 标配27 种频谱和信号分析测量

  • 地图、调制分析、WLAN 和蓝牙标准支持、脉冲测量和频率稳定选项

  • 实时频谱/ 三维频谱图显示,使查找瞬态信号和干扰的时间达到最小

  • 标配应用编程接口(API),适用于Microsoft Windows 环境

  • MATLAB 仪器驱动程序,用于仪器控制工具箱

  • 流式捕捉技术,记录长期事件

应用
  • 学术/ 教育

  • 工厂或现场维护、安装和维修

  • 经济型设计和制造

  • 搜寻干扰

RSA306:全新的仪器类别

RSA306 以之前任何产品都无法比拟的价格提供了全面的频谱分析和深入的信号分析功能。RSA306 采用最新商用接口和现有的计算能力,把信号采集与测量分开,明显降低了仪器硬件的成本。数据分析、存储和重放都在电脑、平板电脑或笔记本电脑上进行。电脑与采集硬件分开管理使升级处理变得非常简便,同时也最大限度地减少了IT 管理问题。

SignalVu-PC™ 软件和API,实现深入分析和快速编程交互

RSA306 运行SignalVu-PC,这是一种功能强大的软件程序,泰克高性能信号分析仪一直使用这一软件。SignalVu-PC 提供了以前经济型解决方案中没有提供的深入分析功能。DPX 频谱/三维频谱图的实时处理在电脑中进行,进一步降低了硬件的成本。需要编程接入仪器的客户既可以选择SignalVu-PC 编程接口,也可以使用标配的应用编程接口(API),其提供了一套丰富的命令和测量功能。.另外还为API 提供了MATLAB 驱动程序,可以与MATLAB 和仪器控制工具箱一起使用。

SignalVu-PC 基本版中包括的测量

免费的SignalVu-PC 程序的基本功能远远不只是基本功能。下表概括了SignalVu-PC 免费软件中包括的测量。

通用信号分析
频谱分析仪涵盖100 Hz ~ 6.2 GHz
三条轨迹外加数学轨迹和三维频谱图轨迹
5 个标记,包括功率、相对功率、积分功率、功率密度和dBc/Hz 功能
DPX 频谱/ 三维频谱图实时显示频谱,在高达40 MHz 频宽中以100% 检测概率检测100 μs 信号
幅度、频率、相位随时间变化,RFI 和 Q 随时间变化基本矢量分析功能
时间概况/ 导航器可以方便地设置采集和分析时间,在多个域中进行深入分析
频谱图使用二维或三维瀑布图分析和再分析信号
AM/FM 收听收听FM 和AM 信号,并记录到文件中
模拟调制分析
AM、FM、PM 分析测量关键AM、FM、PM 参数
射频测量
杂散信号测量用户自定义极限行和区域,在仪器整个量程内提供自动频谱违规测试
频谱辐射模板用户自定义模板或特定标准模板
占用带宽测量99% 功率、-xdB 下降点
通道功率和ACLR可变通道和相邻/ 交替通道参数
MCPR完善灵活的多通道功率测量
CCDF互补累积分布函数,绘制信号电平统计变化图

RSA306 及SignalVu-PC 为现场和实验室提供了基本测量和高级测量

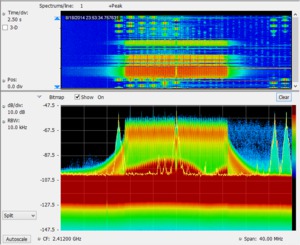

您可以看到以前从未见过的信号:RSA306 的40 MHz 实时带宽与SignalVu-PC 的处理能力相结合,为您展示每一个信号,最短持续时间甚至只有100 μs。下图显示了WLAN 传输( 绿色和橙色),在屏幕中重复出现的窄信号是一只蓝牙接入探头。三维频谱图( 屏幕上方部分) 在时间上把这些信号清楚地分开,显示任何信号碰撞。


RSA306B实时频谱分析仪(图1)

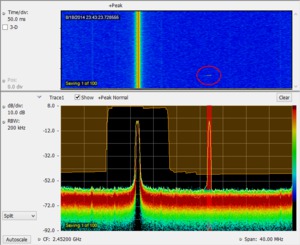

监测变得异常简便。频谱模板测试捕获频域中发现的瞬态信号细节,如间歇性干扰。模板测试可以设置成停止采集、保存采集、保存图片、发送声音警报。下图显示了为监测一个频段违规而创建的频谱模板( 频谱画面上的橙色部分)。发生了一个持续时间为125μs的瞬态信号,违反了模板,违规用红色显示。在红色违规区域上方的三维频谱图( 圆圈) 中可以清楚地看到瞬态信号。


RSA306B实时频谱分析仪(图2)

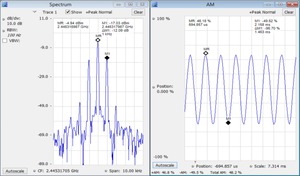

SignalVu-PC 标配AM 和FM 信号分析功能。下面的屏幕图显示了把载波调制到48.9% 总AM 的1 kHz 音调幅度。频谱画面上使用标记以1 kHz 偏置距载波12.28 dB 测量调制边带。调制画面同时查看相同的信号,显示了AM 随时间变化及+Peak、-Peak 和总AM 测量。选项SVA 提供了模拟音频调制高级测量,包括SINAD、THD 和调制速率。


RSA306B实时频谱分析仪(图3)

SignalVu-PC特定应用选项



SignalVu-PC 提供了各种面向应用的测量和分析选项,包括:

  • 通用调制分析(27 种调制类型,包括16/32/64/256 QAM、QPSK、O-QPSK、GMSK、FSK、APSK)

  • 对第一期和第二期信号进行P25 分析

  • 对802.11a/b/g/j/p、802.11n、802.11ac 进行WLAN 分析

  • 低能耗、基本速率和增强数据速率的蓝牙分析

  • 地图和信号强度

  • 脉冲分析

  • AM/FM/PM/ 直接音频测量,包括SINAD、THD

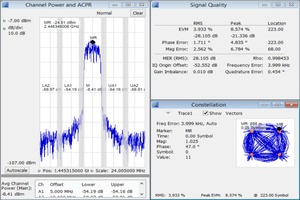

下面的屏幕图显示了标配通道功率/ACLR 测量与选配的调制分析相结合,显示了QPSK 信号上的频谱测量及星座图和矢量信号质量测量。


RSA306B实时频谱分析仪(图4)

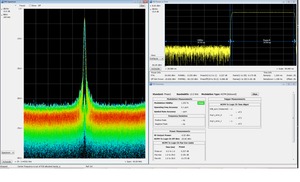

SignalVu-PC 选项SV26 可以在APCO P25 信号上快速进行基于标准的健康检查。下图显示了使用频谱分析仪监测第二期信号中的异常事件,同时执行发射机功率、调制和频率测量。


RSA306B实时频谱分析仪(图5)

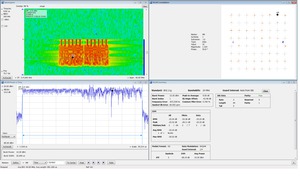

可以方便地进行完善的WLAN 测量。在下面的 802.11g 信号显示上,三维频谱图显示了初始导频序列,后面是主信号突发。数据包的调制自动检测为64 QAM,显示为星座图。数据摘要显示EVM 为-33.24 db RMS,突发功率测得10.35dBm。SignalVu-PC 选项适用于40 GHz 带宽的802.11a/b/j/g/p、802.11n 和802.11ac。


RSA306B实时频谱分析仪(图6)

通过选项 SV27,您可以在时域、频域和调制域中执行基于蓝牙 SIG 标准的发射机射频测量。本选项支持针对基本速率的蓝牙 SIG 测试规范 RF.TS.4.1.1 和针对蓝牙低能耗的测试规范 RF-PHY.TS.4.1.1 中定义的基本速率和低能耗发射机测量。选项 SV27 还可以自动检测增强数据速率包,解调增强数据速率包并提供符号信息。数据包字段在符号表格中采用彩色编码,以清楚标识。

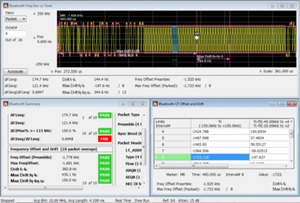

通过/失败结果与定制限制一起提供,蓝牙预置采用不同的测试设置按钮。下面的测量显示偏差随时间变化、频率偏置和漂移、测量摘要和通过/失败结果。

RSA306B实时频谱分析仪(图7)

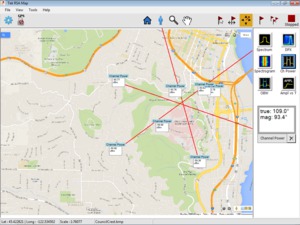

SignalVu-PC 选项MAP 可以搜寻干扰,分析信号强度。使用方位角定向功能,定位干扰。您可以在地图测量数据上画一条线或一个箭头,指明进行测量时天线指向的方向。还可以创建和显示测量标签。


RSA306B实时频谱分析仪(图8)
