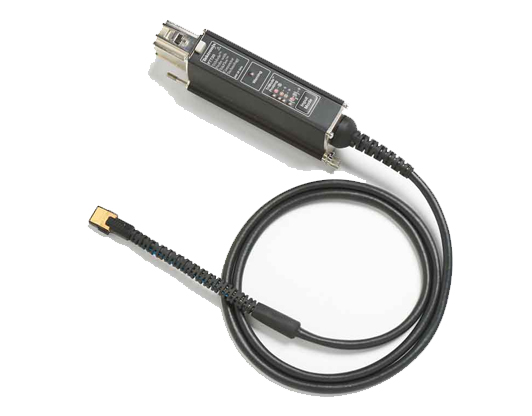

泰克TDP7708低压差分探头

泰克TDP7708低压差分探头

厂商名称:泰克/TEKTRONIX

产品型号:TDP7708

市场价格:¥ (仅供参考)

促销价格:¥ 请点击在线咨询

描述:

 泰克TDP7708低压差分探头  主要性能参数名称参数值单位说明带宽 (Bandwidth)8 GHzGHz指探头能够准确测量信号的最高频率,8 GHz 的
技术支持 获取报价 货期:现货
  • 详细说明
  • 产品手册

  泰克TDP7708低压差分探头

  主要性能

参数名称参数值单位说明
带宽 (Bandwidth)8 GHzGHz指探头能够准确测量信号的最高频率,8 GHz 的带宽能够应对高速数字信号和射频信号的测量需求。
输入阻抗 (Input Impedance)100 kΩ (SIT) / 150 kΩ (BRW)
0.4 pF
衰减 (Attenuation)4X / 10XX提供4倍和10倍两种衰减选项,能够适应不同幅度的信号测量,避免探头过载,并提高测量精度。选择合适的衰减比例对于匹配示波器输入范围和保护被测电路至关重要。
最大电压 (Maximum Voltage)±12 VV表示探头能够安全承受的最高电压,超出此范围可能损坏探头。±12V 的电压范围足以满足大部分低压差分信号的测量需求。

  参数详解及技术分析:

  1.带宽(8 GHz):8 GHz的带宽是TDP7708探头的一大优势,这使其能够精确地测量高速数字信号、高速串行接口信号(例如PCIe、SATA、USB 3.x等)以及射频信号。更高的带宽意味着更快的信号上升/下降时间能够被准确捕捉,从而获得更准确的波形显示和分析结果。在高速数字电路设计和调试中,精确的带宽至关重要,它直接影响到信号完整性分析和故障诊断的准确性。

  2.输入阻抗(100 kΩ/150 kΩ||0.4 pF):高输入阻抗(100 kΩ和150 kΩ)是低压差分探头的关键指标。高输入阻抗能够最大限度地减少探头对被测电路的影响,避免因负载效应而导致信号失真。较低的输入电容(0.4 pF)进一步保证了高频信号的完整性,减少了寄生电容带来的信号衰减和反射,尤其在测量高速信号时,这一参数显得尤为重要。SIT和BRW模式可能对应不同的探头内部电路配置,以优化不同阻抗环境下的测量精度。用户需要根据具体应用选择合适的模式。

  3.衰减(4X/10X):衰减功能允许用户根据被测信号的幅度选择合适的衰减比,防止探头过载,并提高测量精度。例如,对于较大的信号,选择10X衰减可以将信号幅度降低到示波器的输入范围之内,避免信号削波;而对于较小的信号,选择4X衰减可以提高信号的信噪比。灵活的衰减选择对于适应不同应用场景至关重要。

  4.最大电压(±12 V):±12V的最大电压范围是根据典型低压差分信号的幅度范围设计的。该参数是探头的安全工作电压范围,超出此范围可能会损坏探头内部组件。在使用探头进行测量时,务必确保被测信号的电压不超过此限制值,以保护探头并保证测量结果的可靠性。

  泰克TDP7708低压差分探头凭借其8 GHz带宽、高输入阻抗、多种衰减选项以及合理的电压承受范围,能够满足多种高速信号测量的需求。其优异的性能参数使其成为高速数字电路设计、调试和故障诊断等领域的理想选择。选择探头时,需要仔细考虑被测信号的特性,例如带宽、幅度和阻抗,以选择合适的探头和设置,从而获得最准确的测量结果。
