普源RPL2316逻辑探头

　　普源RPL2316是一款高性能逻辑探头，可将待测系统上的数字总线及信号连接至RIGOL MSO4000系列数字示波器。

　　普源RPL2316的16个数字通道分为两个支线端，称为通道组。每个通道组包含8个信号通道(D0-D7和D8-D15)和12个接地通道。在探头适配器的标签上所有通道都用不同的颜色和数字（或字母）清晰标示，便于区分不同的通道。RPL2316为每个通道组标配8根前端信号引线和2根接地引线，可用于灵活的连接被测信号和参考地，并提供更好的信号完整性。注意：在任何情况下都必须确保探头适配器与通道组的可靠连接。

　　逻辑探头的使用方法

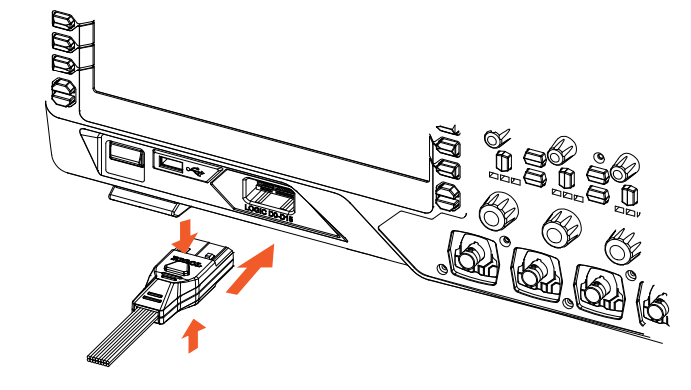

　　1．连接RPL2316至示波器：上下按压逻辑探头单线端两侧的按钮，按照下图箭头所指方向垂直连接至MSO4000系列数字示波器前面板的[LOGIC D0-D15]接口。注意：“RIGOL”字样朝上，标签朝下。

　　2．连接被测信号至RPL2316：用户可以根据测试需要将任意数量（≤16）的被测信号连接至RPL2316，连接时需要注意，输入信号的幅度不能超过探头的最大工作电压范围。为适应不同的应用场合，RPL2316提供了三种与被测信号的连接方法。

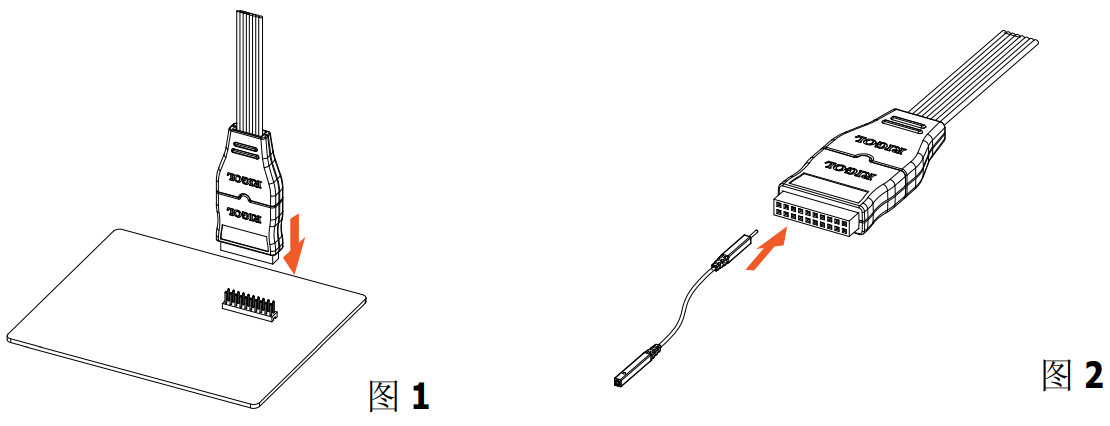

　　方法一：用户可将RPL2316与预留在待测设备上的双排金针直接连接，此时，RPL2316必须保留适配器的连接。如图1所示。

　　方法二：用户可通过前端引线单独连接各个被测信号，此时RPL2316必须保留适配器的连接。通过前端引线上的色环以及适配器上的颜色信息可方便地识别每个信号所对应的通道号，如图2所示。

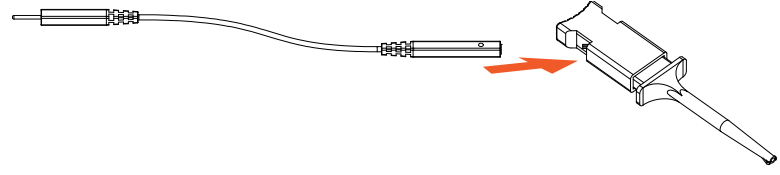

　　方法三：在方法二的基础上，可为前端引线连接上探头测试夹，然后通过测试夹内的金属钩连接被测信号节点，如图3所示。

图3

　　3．设置探头：按示波器前面板上的LA按键进入探头设置菜单，用户可在该菜单下查看和设置如下参数：阈值电平(D0-D7与D8-D15分组阈值电平独立调节)、波形大小(应用于所有通道，其中L选项只在屏幕活动通道数不多于8时可用)、通道标签和数字总线(提供2条独立的专用数字总线，可分别设置时钟、位宽、显示格式及噪声抑制等，如需更多灵活功能请参考并选用通用总线)。

　　4．功能检查：完成上述操作后，被测信号将显示在与连接相对应的通道上。如果看不到活动信号，请调节示波器选择合适的触发方式和时基等常规设置。如果仍然看不到活动信号，请再次检查电气连接和参数设置，或者尝试使用其他探头(如模拟探头)来验证测试点的信号状态。
