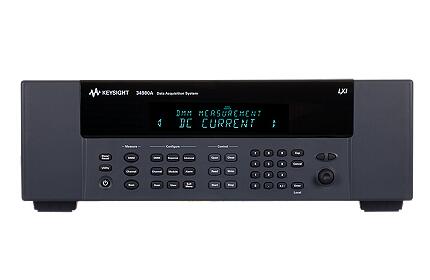

一、是德科技数据采集系统34980A产品概述：
34980A是一款8插槽主机，除了可选的内置6.5位DMM，还有19个不同的插入式模块供您选择。它拥有从DC转换到20 GHz、数字I/O、D/A转换器及计数器/总数计数器等功能。一台主机多可以提供560条双线复用器通道或1024条双线矩阵交点。34980A还包括用于连接PC的标准接口（USB、以太网和GPIB）。通过以太网连接和图形网络界面，您可以远程访问和控制这些设备。模块上的标准连接器还允许您使用现有的标准50针和70针屏蔽电缆，轻松地连接从仪器到测试单元或其它测试点的测试信号。额外的配线选件包括满足离散配线需要的可分离端子块和大容量互连解决方案。
34980A是一款低成本的模块化平台，可以轻松扩容和进行重新配置。它具有广泛的功能，既满足了精度的需要，又符合您的预算要求。
二、是德科技数据采集系统34980A
●8 插槽主机，有 21 种插入式模块可供选择
●具有 6 1/2 位(22 比特)分辨率的内置数字万用表
●扫描速度高达 1000 个通道/秒
●标配 LAN、USB 和 GPIB 接口，可轻松连接至 PC，符合 LXI C 类标准
●通过内置 Web 界面轻松实现远程访问
●相比 VXI 或 PXI 中的同类模块解决方案，价格降低可达 40%
●单个主机包含高达 560 个双线多路复用器或 4096 个矩阵交叉点
●免费的 BenchLink Data Logger 软件可轻松采集并分析数据
Keysight 34980A 多功能开关/测量单元模块选型指南 |
型号 | 说明 | 大电压 | 开关/承载电流 | 带宽 | 扫描ch/sec | 热偏移 | 注释 | 多路转换模块 | 34921A | 40通道电枢多路转换器，低热偏移 | ±300V | 1A/2A | 45MHz | 100 | <3uV | 温度参考
4个电流通道
配置为2线或4线 | 34922A | 70通道电枢多路转换器 | ±300V | 1A/2A | 25MHz | 100 | <3uV | 配置为2线或4线 | 34923A | 40/80通道干簧多路转换器 | ±150V | 0.5A/1.5A | 45MHz | 500 | <50uV | 配置为1线, 2线或4线 | 34924A | 70通道干簧多路转换器 | ±150V | 0.5A/1.5A | 25MHz | 500 | <50uV | 配置为2线或4线 | 34925A | 40/80通道光隔离FET多路转换器 | ±80V | 0.02A | 1MHz | 100 | <3uV | 配置为1线, 2线或4线 | 矩阵模块 | 34931A | 双4x8电枢矩阵 | ±300V | 1A/2A | 30MHz | 100 | <3uV | 底板可扩展 | 34932A | 双4x16电枢矩阵 | ±300V | 1A/2A | 30MHz | 100 | <3uV | 底板可扩展 | 34933A | 双/四4x8干簧矩阵 | ±150V | 0.5A/1.5A | 30MHz | 500 | <50uV | 底板可扩展
配置为1线或2线 | 34934A | 四4x32干簧矩阵 | ±100V | 0.5A/0.5A | 20MHz | 500 | <50uV | 底板可扩展
配置为1线或2线 | 通用模块 | 34937A | 28通道C型和4通道A型 | ±300V
±250VAC | 1A/2A/5A | 10MHz | N/A | <3uV
<3uV |
| 34938A | 20通道5A A型 | ±250VAC | 5A/8A | 1MHz | N/A | <3uV |
| 34939A | 64通道A型 | ±100V | 1A/2A | 10MHz | N/A | <3uV |
| 射频和微波模块 | 型号 | 说明 | 插入损耗 | 隔离 | 频率范围 | VSWR | 输入阻抗 | 注释 | 34941A | 四1x4 50Ω 3GHz RF多路转换器 | 0.6dB | >58dB | 3GHz | <1.25 | 50Ω | @1GHz | 34942A | 四1x4 75Ω 1.5GHz RF多路转换器 | 0.6dB | >60dB | 1.5GHz | <1.35 | 75Ω | @1GHz | 34945A/
34945EXT | 微波开关/衰减器驱动器 | 可驱动多达64个外部开关线圈; 32个SPDT开关, 8个多端口开关, 8个衰减器, 或您自己的元件组合。
可用其它34945EXT扩展。 | 34946A | 双1x2 SPDT 端接微波开关 | <0.42dB
<0.68dB
<0.8dB | >85dB
>67dB
<60dB | 4GHz或
20GHz
26.5GHz | <1.15
<1.30
<1.6 | 50Ω | @4GHz
@20GHz
@26.5GHz | 34947A | 三1x2 SPDT 无端接微波开关 | <0.42dB
<0.68dB
<0.8dB | >85dB
>67dB
<60dB | 4GHz或
20GHz
26.5GHz | <1.15
<1.30
<1.6 | 50Ω | @4GHz
@20GHz
@26.5GHz | 系统控制模块 | 型号 | 说明 | 描述 | 34950A | 64-bit 数字 I/O, 带存储器和计数器 | 具有可编程极性的8个8-bit数字I/O通道，达5V的阈值，带握手协议和码型存储器。
2个10MHz频率计数器/累加器和20MHz的可编程时钟输出。 | 34951A | 4通道隔离数模转换器,
带波形存储器 | 输出达± 16 V 的直流电压或± 20mA的直流电流。
输出波形具有200 kHz 更新率和16 bit 分辨率。
用电路板上的存储器建立500000 点以上的点至点波形。 | 34952A | 多功能模块，带32-bit DIO,
2通道 D/A 和累加器 | 4 个8 bit 数字I/O 通道, 2 个± 12V 模拟输出, 以及1 个100 kHz 选通累加器。 | 34959A | 电路试验板模块 | 用接入+12V 和+5V 电源, 16 个GPIO 端口和28 条继电器驱动线建立您自己的自定义设计。
|
|
