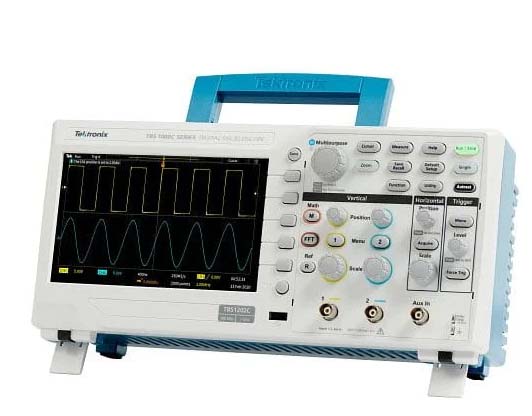

Tektronix泰克TBS1052C数字存储示波器
主要性能指标
50 MHz带宽
2通道型号
全部通道均实现1 GS/s采样率
所有通道上均为20k点记录长度
高级触发，包括脉冲触发、欠幅触发和行触发
5年保修
主要特点
具有15个水平分度的7英寸WVGA彩色显示器显示信号增加50%
32种自动测量
双窗口FFT，带模拟时域和频域视图
触发频率计数器
平移和缩放能力
多语言用户界面，在用户界面和前面板贴纸支持10种语言
占用空间小和重量轻
无风扇设计，运行噪音低
连接性
前面板上的USB 2.0主控端口，可快速简便地存储数据。
后面板上的USB 2.0设备端口用于连接到PC并远程控制仪器。
教育
HelpEverywhere®为用户提供有帮助的屏显小贴士
内置示波器手册提供了操作说明和示波器基础知识
集成课件功能在显示屏上提供实验室练习指导

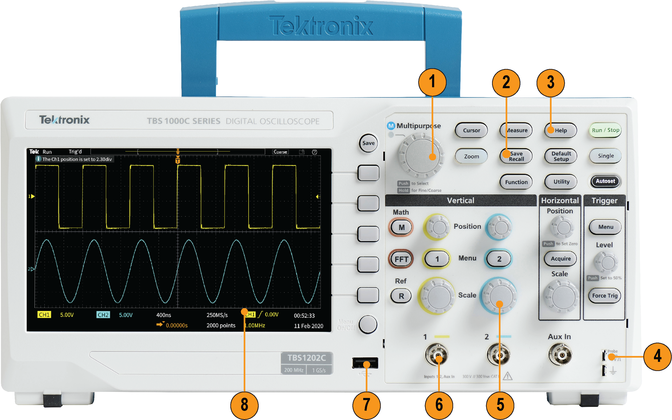

TBS1000C 前面板
| 图像参考 | 说明 |
|---|---|
| 1 | 用于波形导航、缩放和光标的多用途旋钮 |
| 2 | 保存调出 |
| 3 | HelpEverywhere® |
| 图像参考 | 说明 |
|---|---|
| 4 | 探头补偿 |
| 5 | 各通道专用控制旋钮 |
| 6 | BNC 探头接口 |
| 7 | 保存/调出用 USB 主控端口 |
| 8 | 7 英寸显示屏 |

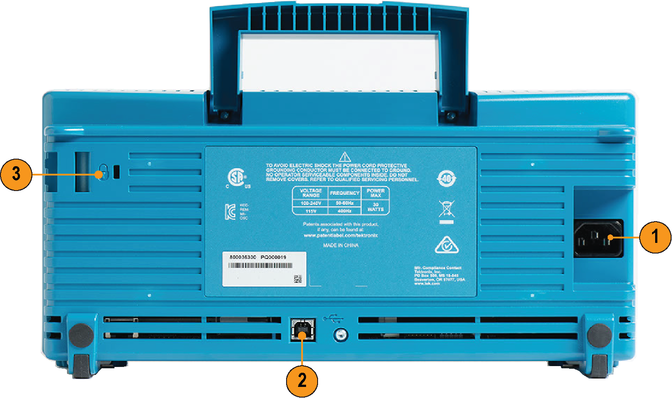

TBS1000C 后面板
| 图像参考 | 说明 |
|---|---|
| 1 | IEC 电源连接器 |
| 2 | 用于远程控制的 USB 设备端口 |
| 3 | Kensington 防盗锁 |
型号概述
| 参数 | TBS1052C | TBS1072C | TBS1102C | TBS1202C |
|---|---|---|---|---|
| 带宽 | 50 MHz | 70 MHz | 100 MHz | 200 MHz |
| 通道 | 2 | 2 | 2 | 2 |
| 采样率 | 1 GS/s | 1 GS/s | 1 GS/s | 1 GS/s |
| 记录长度 | 20 K 点 | 20 K 点 | 20 K 点 | 20 K 点 |
尺寸
| 参数 | 毫米 | 英寸 |
|---|---|---|
| 高度 | 154.95 | 6.1 |
| 宽度 | 325.12 | 12.8 |
| 厚度 | 106.68 | 4.2 |
装运尺寸
| 参数 | 毫米 | 英寸 |
|---|---|---|
| 高度 | 266.7 | 10.5 |
| 宽度 | 476.2 | 18.75 |
| 厚度 | 228.6 | 9.0 |
重量
| 参数 | 公斤 | 磅 |
|---|---|---|
| 仅仪器 | 1.979 | 4.36 |
| 仪器和附件 | 2.2 | 4.9 |
订货信息
| 型号 | 说明 |
|---|---|
| TBS1052C | 数字存储示波器：50 MHz 带宽，1 GS/s 采样速率，2 路通道 |
| TBS1072C | 数字存储示波器：70 MHz 带宽，1 GS/s 采样速率，2 路通道 |
| TBS1102C | 数字存储示波器：100 MHz 带宽，1 GS/s 采样速率，2 路通道 |
| TBS1202C | 数字存储示波器：200 MHz 带宽，1 GS/s 采样速率，2 路通道 |
标配附件
探头
| 附件 | 说明 |
|---|---|
| TPP0200 | 200 MHz 型号，10x 无源探头（每条模拟通道一个） |
| TPP0100 | 50 MHz、70 MHz 和 100MHz 型号，10x 无源探头（每条模拟通道一个） |
附件
| 附件 | 说明 |
|---|---|
| 071-3660-00 | 合规和安全说明 |
| 077-1691-00 | 程序员手册，可在 www.tek.com 找到 |
| - | 电源线 |
| - | 校准证书，记录美国国家计量学会和 ISO9001 质量体系认证的溯源性 |
推荐附件
| 附件 | 说明 |
|---|---|
| TEK-USB-488 | GPIB 到 USB 转换器1 |
| 174-4401-xx | USB 主机到设备电缆线，3 英尺长 |
推荐探头
| 探头 | 说明 |
|---|---|
| TPP0100 | 10X 无源探头，100 MHz 带宽 |
| TPP0200 | 10X 无源探头，200 MHz 带宽 |
| P2221 | 1X/10X 无源探头，200 MHz 带宽 |
| P6101B | 1X 无源探头（15 MHz、300 VRMS CAT II 额定值） |
| P6015A | 1000X 高压无源探头 (75 MHz) |
| P5100A | 100X 高压无源探头 (500 MHz) |
| P5200A | 50 MHz，50X/500X 高压差分探头 |
| P6021A | 15 A，60 MHz 交流电流探头 |
| P6022 | 6 A，120 MHz 交流电流探头 |
| A621 | 2000 A，5 至 50 kHz 交流电流探头 |
| A622 | 100 A，100 kHz 交流/直流电流探头 |
| 需要 TCP303/TCPA3002 | 150 A，15 MHz 交流/直流电流探头/放大器 |
| TCP305A/TCPA3001 | 50 A，50 MHz 交流/直流电流探头/放大器 |
| TCP312A/TCPA3001 | 30 A，100 MHz 交流/直流电流探头/放大器 |
| TCP404XL/TCPA4001 | 500 A，2 MHz 交流/直流电流探头/放大器 |
仪器选件
语言选项
- 选项L0
- 英语前面板贴纸
- 选项L1
- 法语前面板覆盖图
- 选项L2
- 意大利语前面板覆盖图
- 选项L3
- 德语前面板覆盖图
- 选项L4
- 西班牙语前面板覆盖图
- 选项L5
- 日语前面板覆盖图
- 选项L6
- 葡萄牙语前面板覆盖图
- 选项L7
- 简体中文前面板覆盖图
- 选项L8
- 繁体中文前面板覆盖图
- 选项L9
- 韩语前面板覆盖图
- 选项L10
- 俄语前面板覆盖图
电源插头选件
- 选项A0
- 北美电源插头 (115 V, 60 Hz)
- 选项A1
- 欧洲通用电源插头 (220 V, 50 Hz)
- 选项A2
- 英国电源插头 (240 V, 50 Hz)
- 选项A3
- 澳大利亚电源插头 (240 V, 50 Hz)
- 选项A5
- 瑞士电源插头 (220 V, 50 Hz)
- 选项A6
- 日本电源插头 (100 V, 50/60 Hz)
- 选项A10
- 中国电源插头 (50 Hz)
- 选项A11
- 印度电源插头 (50 Hz)
- 选项E1
- 欧盟、英国和瑞士通用
服务选项
- 选项C3
- 三年校准服务。包括可溯源校准或相应的功能检验，用于推荐校准。包括首次校准外加两年校准服务。
- 选项C5
- 五年校准服务。包括可溯源校准或相应的功能检验，用于推荐校准。包括首次校准外加四年校准服务。
- 选项D1
- 校准数据报告。
- 选项D3
- 三年校准数据报告（含选项 C3）。
- 选项D5
- 五年校准数据报告（含选项 C5）。
- 选项T3
- 三年整体保护方案，包括维修或更换，含磨损、意外损坏、ESD 或 EOS 及预防性维护。包括五天周转时间，并优先获得客户支持。
- 选项T5
- 五年整体保护方案，包括维修或更换，含磨损、意外损坏、ESD 或 EOS 及预防性维护。包括五天周转时间，并优先获得客户支持。
示波器保修和服务不包括探头和附件。请参阅每种探头和附件的规格书，了解各自的保修和校准条款。
保修
五年保修，涵盖所有部件和人工，不包含探头。
