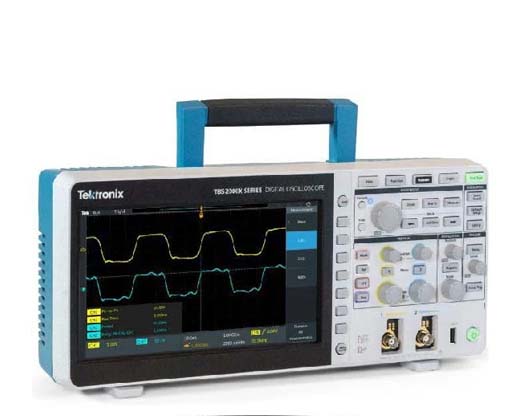

TBS2104X数字存储示波器

模拟带宽：100 MHz

采样率：2 GS/s – 半通道 1 GS/s – 全通道

记录长度：5 Mpoints

模拟通道：4

厂商名称：泰克/TEKTRONIX

产品型号：TBS2104X

市场价格：¥ (仅供参考)

在线咨询获取最低报价

详细说明
产品参数

　　TEKTRONIX泰克TBS2104X数字存储示波器

　　主要性能指标

　　4个模拟通道型号

　　100 MHz带宽型号，高达2 GS/s采样率所有通道上

　　5 M记录长度

　　1年保修

　　主要功能

　　具有15个水平网格的9英寸WVGA彩色显示器显示信号增加50%

　　TekVPI探头接口支持有源探头、差分探头和电流探头，支持自动定标和单位

　　全新前端设计可实现更精确的测量

　　32种自动测量和FFT功能，快速分析波形

　　搜索和标记功能，轻松识别采集波形中发生的事件

　　HelpEverywhere为新用户提供有益的屏显小贴士

　　内置示波器介绍手册，提供操作说明和示波器基础知识

　　连接能力

　　前面板上的USB 2.0主控端口，可快速简便地存储数据

　　后面板上USB 2.0设备端口，简便地连接PC

　　10/100BASE-T以太网端口，用来通过局域网进行远程控制

　　Wi-Fi接口提供了无线通信功能1

　　1A Wi-Fi转接头在某些国家作为附件（型号TEK-USB-WIFI）由泰克分销商提供。详情请参见订货信息。

　　教育

　　课件功能，在显示器上提供实验练习指引

　　全面兼容教育应用中的TekSmartLab实验管理软件

　　可以禁用自动设置、光标和自动测量，帮助教育工作者向学生讲授基础概

型号概述

型号	TBS2104X
模拟通道	4
带宽	100 MHz
最大采样率	2 GS/s – 半通道 1 GS/s – 全通道
记录长度	5 M点

　　垂直系统模拟通道

　　Hardware bandwidth limits

　　20 MHz

　　输入耦合

　　DC或AC

　　输入阻抗

　　1 MΩ±1%,13 pF±1.5 pF

　　输入灵敏度范围

　　1mV/div 10 V/div

　　垂直分辨率

　　8位

　　最大输入电压，1 MΩ

　　300 VRMS，安装类别II；峰值≤±450 V

　　采集模式

　　采样

　　采集采样值。

　　峰值检测

　　在所有扫描速度下，捕获最窄3.5 ns的毛刺。

　　平均

　　平均包含2~512个波形。

　　高分辨率

　　将一个采集间隔的多个采样平均到一个波形点。

　　滚动

　　在屏幕上从右向左滚动波形，扫描速度小于或等于40 ms/div。

　　DC均衡

　　±(1 mV+0.1 div)

　　DC增益精度

　　±2%10 V/div through 5 mV/div

　　±3%typical 1 mV/div

　　DC电压测量精度平均模式

　　平均16个波形

　　±((DC Gain Accuracy)X|reading-(offset-position)|+Offset Accuracy+0.11 div+1 mV)

　　在平均采用相同示波器设置和环境条件采集的≥16个波形时，任意两次平均之间的增量电压

　　±(DC增益精度X|读数|+0.08 div+1.4 mV)

　　垂直位置范围

　　±5格
