罗氏线圈CWT系列

CWT系列交流电流探头是实实在在为您解决电力电子的电流测量问题的转换工具：

高带宽、大容量的测量范围，配合高质量的测量指标，保证您的测量要求；

纤细、柔软的感应套环，让您轻而易举地与实际测量对象相连接。

主要特点：

测量范围：300mA～300,000A；

典型带宽：1Hz～13MHz；

纤细、柔软的高性能感应套环：

近乎为零的干扰：在测量过程中，实际负载电流仅为几个皮亨；

轻而易举地与实际的测量对象相连接；

感应套环的峰值电压绝缘能力可达10KV；

感应套环周长由300mm～1000mm，超出该范围的，可根据顾客的实际需求定制；

瞬时电压的输出为峰—峰值±6V，可以直接与示波器、数据采集设备、数字电压表以及电力记录设备相连接，也可以作为触发输出；

精度可达1% 。

全新改进建立质量 – 新的“clip in”感应套环功能部件

全新电源 - 允许使用4只标准15VAA碱性电池，可持续工作70小时,附加12—24V直流插座

全新高灵敏高测量范围 – 可测量30A、60A和150A的峰值电流

全新自动消除直流偏置

实际应用：

监控、观测半导体开关的电流波形；

电力电子设备的维护和改善；

检测高频正弦电流波形；

测量漏电流及电路断路器的断路电流； 测量脉冲电流；

测量加载在直流高电流中的交流电流；

测量电流中的谐波组成；

测量三相供电系统中的信号电流和地线上的漏泄电流；

典型精度：

标定为感应套环中央的线圈环路偏差UKAS ±0.2%

感应套环导线偏置通常为 ±1%

典型线性误差：±0.05%（Full Scale）

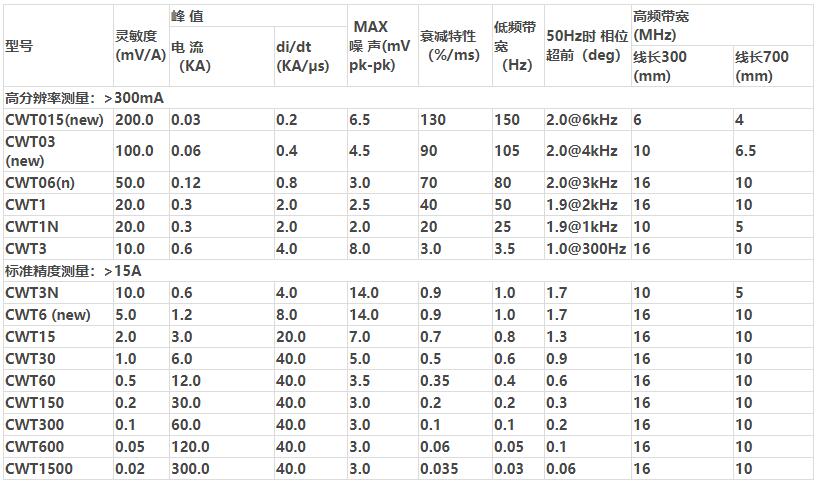

MAX di/dt (kA/us) ：

CWT 015,03,06 峰值 40.0 RMS 0.9@70℃

CWT 1N/3N 峰值 20.0 RMS 1.0@70℃

其他CWT 峰值 40.0 RMS 1.5@70℃

线圈和导线

① 感应套环圆周长 300，500，700 or 1000mm

② 感应套环交叉部 8.5mm-(14mm 在交叉感应套环)

③感应套环峰值电压隔离 5kV(10kV 在交叉感应套环)

对地*大工作峰值电压10kV，套环加载15kVrms可在60秒钟内做快速测量,PEM可以得到套环在高压时的连续信息。

温度范围 -20℃ ~~~ 100℃

特定的温度区间请与PEM协商。

④ 导线长 （从电子积分仪到感应套环） 2.5m或4m

CWT015 线长为1m，CWT03为1.5m，CWT06、CWT1是2.5m

综 合 ：

电源供应

B 电池4×AA（1.5V标准碱性电池）

-plus-

12~24V（±10%）直流输入2.1/2.5mm 插座

典型寿命70小时

DC电源供应时电池不起作用

R 充电电池 4×AA（可充电NiMH电池）

-plus-

12~24V（±10%）直流输入2.1/2.5mm 插座

充电时间40小时，使用时间30小时

DC电源供应时电池电量也变化

⑤机盒尺寸规格 H=183mm ,W=93mm, D=32mm

⑥输出接口 BNC（输出阻抗50Ω~软管0.5m BNC-BNC同轴线）

*小的输出负载 100KΩ（精确速度）

温度范围 0℃~40℃

定 货

定货型号 ： 型号+ 电源 / 线长 / 感应套环圆周

如： CWT30 B / 4 / 700
