阻抗分析仪怎么测无线充电线圈的Q值

无线充电技术正以前所未有的速度渗透到消费电子、医疗设备乃至电动汽车等各个领域。作为无线能量传输的核心部件，发射端与接收端线圈的性能直接决定了整个系统的效率与稳定性。而在评估线圈性能的各项指标中，品质因数（Q值）无疑是衡量其能量损耗特性最为关键的参数。一个高Q值的线圈意味着更低的能量损耗和更高的传输效率。

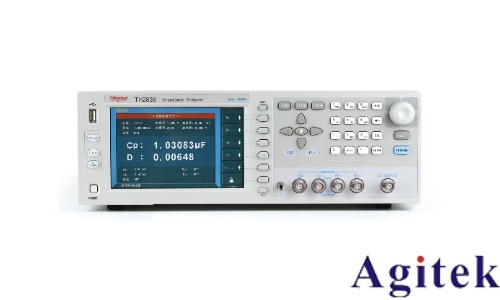

阻抗分析仪作为一种能够精确测量元件阻抗、电感、电容及电阻等参数的仪器，自然成为测量线圈Q值的首选工具。以下将详细阐述如何利用阻抗分析仪对无线充电线圈进行Q值测量。

在动手测量之前，必须深刻理解Q值的物理含义及其与线圈寄生参数的关系。对于一个非理想的电感线圈，其等效电路模型通常包含一个理想电感L、一个串联电阻R（代表导体损耗、趋肤效应及邻近效应损耗）以及一个等效并联电容Cp（主要由线圈匝间电容构成）。

品质因数Q定义为储能与耗能之比，其数学表达式为Q=ωL/R，其中ω为角频率（ω=2πf）。从公式中可以看出，Q值与工作频率、电感量成正比，与串联电阻成反比。然而，在高频条件下，情况变得更加复杂。随着频率的升高，趋肤效应和邻近效应会导致交流电阻Rac显著增加，从而使得Q值下降。更为关键的是，当工作频率接近线圈的自谐振频率时，寄生电容的影响不可忽视，线圈的阻抗特性会发生剧变，Q值会急剧下降甚至失去意义。

因此，测量Q值的首要步骤便是确定线圈的自谐振频率，确保后续的Q值测量工作频率远低于该频率点（通常为SRF的1/3至1/5），以保证线圈工作在稳定的感性区域。

在正式测量前，必须做好充分的准备工作，以消除测量系统本身带来的误差。

环境搭建：将线圈放置在绝缘的测试平台上，确保线圈周围没有任何金属物体或其他电磁干扰源。线圈若靠近金属，会因涡流效应引入额外的损耗，导致Q值测量结果严重偏低。

仪器预热：开启阻抗分析仪并预热10至30分钟，使仪器内部的电子元件达到热稳定状态，从而保证测量精度。

校准与清零：校准是获得准确测量结果的关键。首先进行开路校准，即不接线圈，将测试夹具或测试线两端悬空，执行开路校准以消除测试线的分布电容影响。随后进行短路校准，将测试线两端短接，执行短路校准以消除测试线自身的电阻和残余电感。对于高频测量，严格的校准尤为关键。

完成准备工作后，便可进入实质性的测量阶段。

连接样品：使用合适的测试夹具（如鳄鱼夹、探针或专用测试夹）将线圈牢固地连接到阻抗分析仪的测试端。确保接触良好，避免因接触不良引入额外的接触电阻。

设置测量参数：在阻抗分析仪的界面上，选择需要测量的参数为“Q”（品质因数）。根据无线充电系统的设计工作频率（例如WPC Qi标准通常为110kHz至205kHz，而RF应用可能为13.56MHz），设置相应的测试频率。为了全面了解线圈的频率特性，也可以设置扫频模式，在一定频率范围内观察Q值的变化趋势。

启动测量与读取数据：启动测量后，仪器会显示当前频率下的各项参数。重点关注Q值的读数。为了减小随机误差，建议对同一线圈进行多次重复测量（例如3次），并取其平均值作为最终结果。

数据记录与分析：记录下测量得到的Q值、对应的频率、电感量L以及串联电阻R。通过分析这些数据，可以进一步计算出在特定工作频率下的能量损耗情况。

在实际工程应用中，为了确保测量结果的可靠性，建议采用多种方法进行交叉验证。例如，除了使用阻抗分析仪直接测量外，还可以利用矢量网络分析仪通过谐振法（测量谐振曲线的带宽）来计算Q值，或者搭建振荡回路通过环路增益法进行测量。若不同方法测得的结果差异较大（例如超过10%），则应仔细检查测试夹具、接地方式以及激励信号的强度，排查可能存在的误差源。

综上所述，使用阻抗分析仪测量无线充电线圈的Q值是一项严谨的技术工作，它不仅要求操作者熟练掌握仪器的使用方法，更要求对线圈的高频特性和寄生参数有深刻的理解。只有通过规范的测量流程和严谨的数据分析，才能获得真实反映线圈性能的Q值，为无线充电系统的设计与优化提供可靠的依据。
