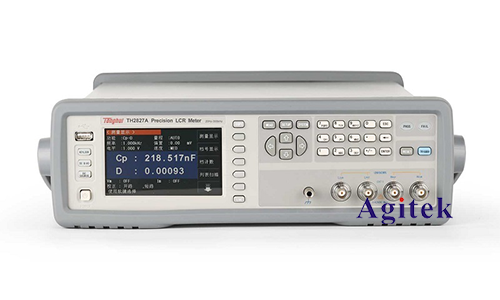

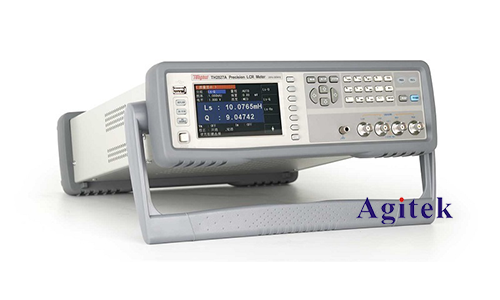

LCR数字电桥测试仪功能及注意事项

　　LCR测试仪可以准确、稳定地测量各种元件参数，主要用于测试电感、电容和电阻。它具有直接功能、操作简单的特点，可以满足生产线质量保证、采购检验、电子维护等行业的检测要求，预算较低。

　　LCR测试仪的主要功能

　　数字电桥可用于测量测试部门阻抗测量工具的验证和传输，也可用于综合部门阻抗元件的日常测量。许多数字电桥都有标准接口，可以根据测量值的准确性自动对测量元件进行分类；也可以直接连接到自动测试系统，在元件生产线上进行产品自动测试，实现生产过程。质量控制。20世纪80年代中期，有几十种常见的数字桥接器，误差小于0.1%。数字桥正朝着更高的精度、更多的功能、更高的速度、集成和智能发展。

　　电容C、电感L、电阻R是电子工程师在产品设计中最常用的电子元件。作为一种常见的小型无源设备，它确实会影响电路参数，直接影响电子产品的优缺点。因此，我们需要了解每个元件的特征参数（电容器/电感器/电阻），并始终准确测量它们。

　　LCR测试仪用于测试元件的参数（电容/电感/电阻）。一般来说，电阻只能测量其直流电阻值。这样，万用表或电阻测试仪就可以使用了。与普通电阻不同，交流电必须用于测量电感和电容。LCR测试仪使用交流电进行测量。对于交流电，电压V与电流I的比值为阻抗Z。直流模式下的电阻R只需用“大小”表示，而阻抗Z包含“大小”和“相位”两个要素，数学上用复数和矢量表示。

　　LCR测试仪的参数含义

　　LCR测试仪因其直接的功能和易于操作的测试方法而得到了广泛的应用。通常使用LCR测试仪准确测试各部件的参数，效果非常稳定，以确保生产质量，节省企业成本。D和Q经常显示在LCR测试仪中。然而，很多人都不知道这意味着什么。LP和LS也存在于LCR测试仪的参数中，我不知道有什么区别。以下是对这两个问题的回答。

　　显示在LCR测试仪上的D是损耗角的正切角，Q是质量因素。这两个数量的定义如下:

　　1.损耗值切角：

　　如果给电容器施加电压，除充电电流外，还有泄漏电流（电容器泄漏电流）。泄漏电流以热能的形式消耗，因此表示电阻上的电流。纯电容器的泄漏电流与充电电流之比是电容器损耗角的正切值。

　　2、品质因素：

　　电和磁的量。表示储能器件（如电感线圈、电容器等）的质量指标。和谐振电路中储存的能量与每个周期的能量损失之比；串联谐振电路中电抗元件的Q值等于电抗与等效串联电阻之比；组件的Q值越大，组件组成的电路或网络的选择性越好。

　　LCR测试仪中的电感、电容和电阻参数测量仪不仅可以自动判断元件的性质，还可以显示符号图形和值。Q也可以测量、D、Z、Lp、Ls、Cp、Cs、Kp、Ks等参数，并显示等效电路图形。

　　LCR测试仪测量步骤

　　LCR测试仪一般用于测试电感和电容器，测量步骤如下：

　　1、设置测试频率

　　2、测试电压或电流水平

　　3、选择测试参数，如Z、Q、LS(串联电感)、LP(并联电感)、CS(串联电容)、CP(并联电容)、D等

　　4、仪器校准、校准主要是开路、短路校准、高端仪器负载校准

　　5、选用测试夹具

　　6、夹具补偿

　　7、把DUT放在夹具上开始测试

　　LCR测试仪使用注意事项

　　1.选择正确的测试条件。组件制造商给出的组件参数值代表了在规定的测量条件下可以实现的性能和允许的偏差值。在不同的测试频率下，电容器参数发生非线性变化，因此在测量组件时，我们必须选择合适的测量频率和测量电压。此外，部分设备还可能需要设置偏置电压等测试条件。

　　2.选择合适的测量工具。测量工具也是LCR测试仪的重要组成部分。对于包装方法多样化的组件，LCR也有多种测量工具选择。合适的测量工具不仅带来了测量的便利，而且保证了测量的准确性。

　　3.正确的零点校正。LCR测试仪的零点漂移会随着测试条件或测试工具的变化而变化，因此有必要对开路和短路进行零点校正。LCR测试仪设置开路和短路校正。
