示波器的使用步骤及注意事项

发布日期:2023-02-23 16:37:32         浏览数:

  示波器是一种用于测量电信号的仪器,可以用来观察和分析电信号的波形、频率、振幅等特性。以下是使用示波器的一般步骤:

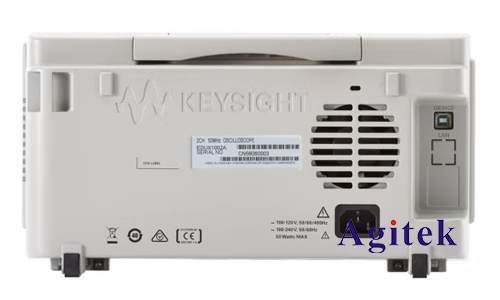

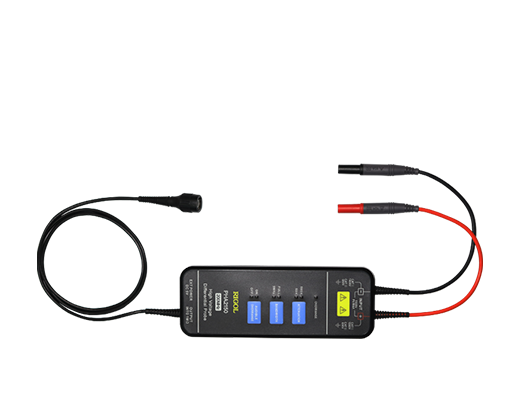

示波器的使用步骤及注意事项(图1)

  1、连接电路:将需要测量的电路连接到示波器的输入端口。通常,示波器的输入端口有两个,一个是接地端,另一个是非接地端。非接地端需要连接到需要测量的信号源。

  2、调整示波器:打开示波器,调整示波器的参数,例如增益、时间基准、触发等,以便获得最好的波形。

  3、观察波形:观察示波器的屏幕,调整参数直到波形符合预期。示波器的屏幕上显示的波形通常是时间轴和电压轴上的一系列曲线。

  4、分析波形:使用示波器来分析波形,例如测量频率、振幅、周期等特性。一些示波器还可以用来测量峰峰值、均值、有效值、峰值因数等电信号参数。

  5、关闭示波器:当使用完示波器后,关闭示波器并断开与电路的连接。

  6、触发模式:示波器通常有多种触发模式可供选择,例如自动触发、单次触发和外部触发等。通过选择不同的触发模式,可以帮助用户更好地捕捉和分析电信号的特定部分。

  7、常见波形类型:示波器可以测量多种不同类型的波形,例如正弦波、方波、脉冲波、三角波等。每种波形都有自己独特的特性,因此需要根据需要选择相应的波形类型。

  8、信号分析:除了测量波形的基本特性之外,示波器还可以帮助用户分析电信号的其他特性,例如信噪比、相位差、频率稳定性等。这些参数可以帮助用户更好地理解电路的行为和性能。

  9、数据记录:一些示波器还具有数据记录功能,可以记录测量结果并保存为文件。这些数据可以用于后续分析和比较。

  在使用示波器时,请注意以下事项:

  1、保持安全:使用示波器需要涉及到电气和电子方面的知识,为了保持安全,应该仔细阅读示波器的使用说明,并使用正确的电缆和连接器。

  2、避免高压:示波器通常用于测量低电平信号,应该避免在高电压电路上使用示波器,以避免电击和电路损坏。

  3、避免高功率:示波器也应该避免在高功率电路上使用,以免电路损坏和火灾等危险。

  4、正确接地:示波器需要正确地接地,否则可能会干扰信号或者导致误差。

  5、注意触发:示波器的触发模式对信号的捕捉和分析有很大影响,应该根据需要选择适当的触发模式。

  6、注意校准:示波器的校准对于测量精度非常重要,应该定期进行校准。

  7、注意环境:示波器的环境因素也可能对测量结果产生影响,例如温度、湿度、震动等,应该尽量将示波器放置在稳定、适宜的环境中。

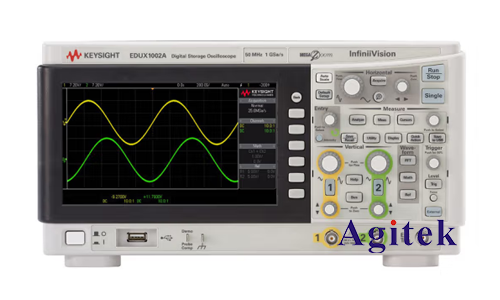

示波器的使用步骤及注意事项(图2)

  总之,在使用示波器之前,请务必仔细阅读使用说明,并了解相关的电子知识和技能,以确保安全和准确性。如果有任何疑问,请咨询专业技术人员。
