示波器怎么测量频率

发布日期:2023-03-02 14:06:54         浏览数:

  示波器可以用来测量周期性信号的频率。以下是测量频率的一般步骤:

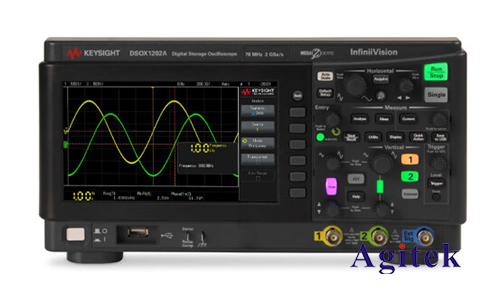

示波器怎么测量频率(图1)

  将示波器探头连接到要测量频率的信号源上。

  在示波器上选择AC耦合模式,以便只测量信号的变化部分,而忽略任何偏移电压。

  在示波器上选择一个合适的时间基准,使得波形可以清晰地显示在屏幕上。

  调整示波器的垂直缩放,使得波形的振幅占据屏幕的大部分空间,但不超出屏幕范围。

  在示波器上启用频率计算功能,并确保测量范围和精度与要测量的信号相匹配。

  观察示波器屏幕上的波形,并记录示波器显示的频率。

  需要注意的是,示波器测量频率的精度取决于示波器的性能和信号源的稳定性。如果信号源的频率发生变化,则示波器显示的频率也会发生变化。为了获得更准确的测量结果,建议使用稳定的信号源,并进行多次测量以确定平均值。

  除了上述基本步骤外,还有一些技巧和注意事项可以帮助您更准确地测量频率:

  选择合适的测量范围和精度:示波器的频率计功能通常具有可调的测量范围和精度。在选择这些参数时,需要根据信号的特点和要求进行选择。如果要测量较高频率的信号,需要选择更高的测量范围和更高的精度,以获得更准确的结果。

  选择合适的时间基准:示波器的时间基准控制波形在屏幕上的显示速度。如果时间基准太快,波形会闪烁或无法清晰显示;如果时间基准太慢,波形会过于拉长,难以准确测量。因此,在选择时间基准时,需要平衡波形清晰度和测量精度。

  使用平均功能:示波器通常具有平均功能,可以将多个周期的波形平均后显示,以减少噪声和抖动。这有助于提高测量精度,特别是在测量低频信号时。

  校准示波器:示波器的测量精度受到示波器自身性能和校准状态的影响。因此,在进行频率测量之前,应该确保示波器已经校准,以获得更准确的结果。

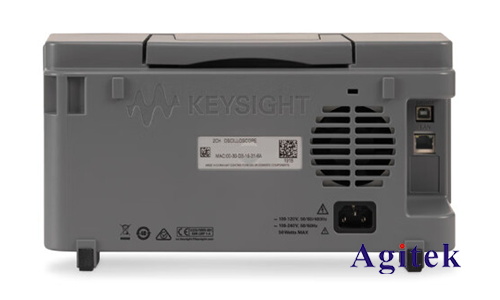

示波器怎么测量频率(图2)

  总之,示波器是一种非常实用的测量工具,可以用来测量周期性信号的频率。通过选择合适的测量范围和精度、时间基准和使用平均功能,以及校准示波器,可以获得更准确的测量结果,如果您有更多疑问或需求可以关注西安安泰测试Agitek哦!非常荣幸为您排忧解难。
