如何用泰克示波器与信号发生器Python自动化双脉冲测试

双 脉 冲 测 试 (DPT) 已 发 展成为一种行业标准技术，用于测量开启、关闭和反 向 恢 复 期 的 一 系 列 重 要 参 数。 双 脉 冲 测 试 系 统 包 括 示波器、信号源和电源，它们必须协同工作进行测试 和测量。

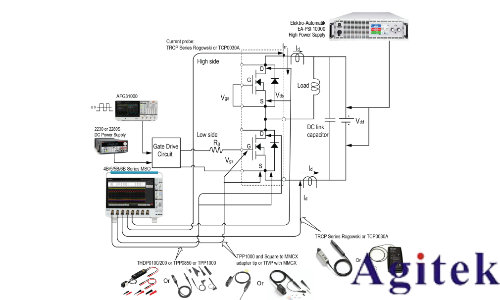

典型的双脉冲测试系统如图所示，用于测量低侧自动 开关参数和时序分析。这种设置需要一个具有四个或更 多通道的 4B、 5B 或 6B 系列 MSO。对于 DPT 开关参数，需要测量低压侧的 VDS 、ID 和 VGS ，因此需要三个探 头——两个用于电压测量，一个用于电流测量。自动化脚本还可以通过与适当的探头进行高压侧连接来支持高压侧测试。

被测设备 (DUT) 的栅极由 AFG31000 任意 / 函数发生器 驱动。图显示了驱动 VDD 的大电流电源，这是典型 的双脉冲测试设置。不过，在这个低电流示例中，使用了吉时利三输出电源为栅极驱动器供电，并提供 VDD 。

示波器配备了选件 5-WBG-DPT，可提供专用的双脉冲 测量和完整的远程接口。示波器中的 WBG 软件还可用 于控制 AFG31000 任意 / 函数发生器并生成栅极驱动信号。

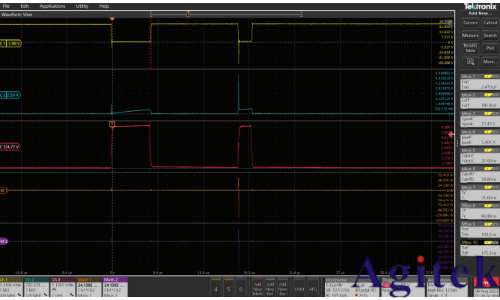

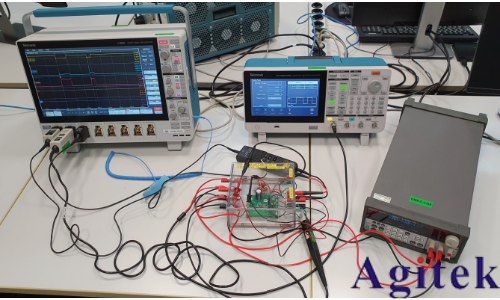

示波器、函数发生器和电源与 DUT 的连接。 屏幕截图显示了示波器上 DPT 分析软件生成的 丰富测量数据：

导通电量，Eon

关断电量，Eoff

峰值电压，Vpeak

峰值电流，Ipeak

开启延时，Td（开启）

关断延时，Td（关闭）

上升时间，Tr

下降时间，Tf

导通时间，Ton

关断时间，Toff

电压转换速率，d/d 死区时间测量虽然不用于此设置，但可用来测量低压侧 和高压侧开关之间的时序。

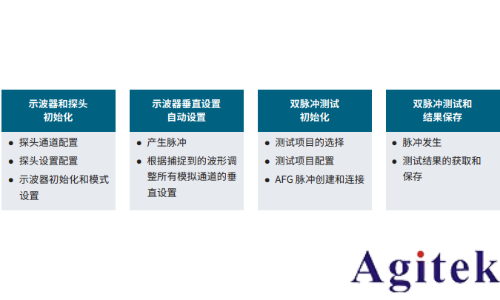

测试流程如下图所示。在演示脚本中，测试参数和测试开关（例如：是否使用自动设置或调整当前通道偏置）在脚 本开始时设置为常量，初始化部分结束后，配置仪器，执行测试主循环并生成结果。
