是德频谱分析仪N9041B噪声系数测量要点

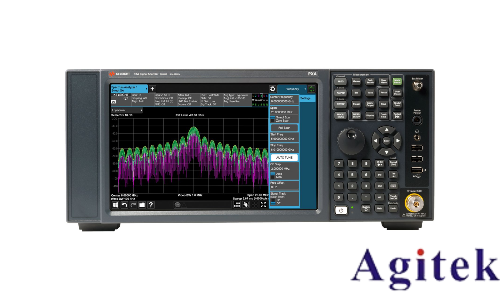

在毫米波（mmWave）频段，噪声系数测试极具挑战性，哪怕微小的连接损耗或设置偏差，都可能导致链路预算的巨大误判。是德科技的 N9041B UXA 信号分析仪通过极低的显示平均噪声电平（DANL）和多功能噪声系数测量模式，为 5G、雷达及卫星通信提供了理想平台。为了挖掘其测试潜力，使用中需关注以下几个核心要点。

优化硬件配置：LNP 与 MPB 的取舍

N9041B 具备高达 110 GHz 的频率覆盖能力，其硬件路径的选择直接决定噪声系数测量的底限。

针对微弱信号测量，应优先开启低噪声路径（LNP）。当频率处于 3.6 至 50 GHz 范围内时，LNP 通过绕过部分损耗元件来优化灵敏度，这通常能将 DANL 压低至 -150 dBm/Hz 以下，为测量高增益、低噪声器件提供足够的测试余量。然而，当被测件在宽频带内存在强带外干扰或谐波时，则需开启微波预选器旁路（MPB）。虽然 MPB 会引入约 1-2 dB 的插入损耗从而导致噪声系数指标变差，但它消除假响应的能力在非理想环境下至关重要。

核心参数设置与校准

进入 [Mode] -> “Noise Figure” 是标准操作路径。对于 N9041B 这类高性能平台，建议采用冷源（Cold Source）法而非传统的 Y 因子法，因为前者利用仪器本身的低噪声特性，能避免外部噪声源驻波比（ENR SWR）带来的不确定性。

参数设定中，中频带宽（IF Bandwidth）的抉择尤为关键。虽然减小带宽能平滑底噪迹线，但过窄的设置（如 1 kHz）会大幅延长扫描时间且不适合宽带调制信号测试。通常建议设置在 1 MHz 至 10 MHz 之间。更重要的是，必须开启噪声校正（Noise Correction）功能，利用内置的校准表来补偿中频链路的频响不平坦度，这对于 N9041B 高达 5 GHz 的分析带宽而言是确保高精度的前提。

测试流程中的实操细节

在进行校准前，利用内置的阻抗调谐（Impedance Tuning）功能可以最小化失配纹波，这在毫米波频段至关重要。实际测试中，需为 50 GHz 以上的测试使用 1.0 mm 连接器输入端口（Input 2），并严格遵守特定的扭矩要求，因为毫米波连接器的微小形变就会导致显著的幅度波动。

结语

掌握 N9041B 的噪声系数测量，核心在于根据信号特征灵活切换 LNP 与 MPB 路径，并充分运用其内置的校正算法。正确的设置不仅发挥出硬件性能，更是保障测量精度与重复性的关键。
