是德阻抗分析仪E4980B测量电容值操作指南

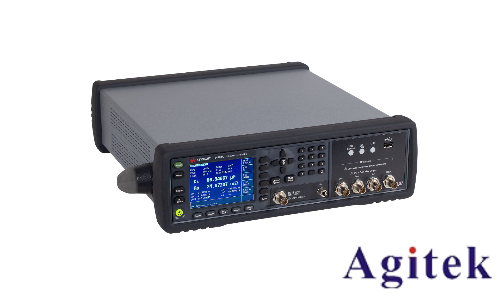

是德科技（Keysight）E4980B精密LCR表是一款广泛应用于电子元器件测试的高性能仪器，能够精确测量电容（C）、电感（L）和电阻（R）等参数。在电容测量中，E4980B凭借其高精度、宽频率范围和灵活的测试配置，成为研发、生产与质量控制环节的重要工具。本文将介绍使用E4980B测量电容值的标准操作流程与关键注意事项。

一、准备工作

1. 仪器预热：为确保测量稳定性，建议开机预热至少30分钟，使仪器内部电路达到热平衡状态。

2. 选择测试夹具：根据被测电容的封装形式（如贴片式、引线式或螺栓式），选用合适的测试夹具，如16034G贴片测试夹具或开尔文四端对夹具，以减小引线电阻和接触电阻的影响。

3. 环境要求：保持测试环境温度稳定，避免强电磁干扰，确保测量结果的重复性。

二、校准操作

校准是保证测量精度的关键步骤，主要包括开路（Open）和短路（Short）补偿：

开路校准：在测试夹具开路状态下执行，用于消除测试端口的杂散电容。

短路校准：将测试夹具两端短接，用于补偿引线电感和电阻。 操作时，进入仪器“补偿”菜单，依次执行开路与短路校准，等待仪器自动完成校正。若使用标准夹具，线长可设为0米。

三、参数设置

1. 测量模式选择：根据被测电容的阻抗大小选择串联（Cs）或并联（Cp）等效模型。通常，阻抗大于10kΩ时选用并联模式，小于10Ω时选用串联模式。

2. 测试频率：常用测试频率为1kHz，也可根据电容类型和应用场景选择100Hz、10kHz或更高频率。E4980B支持列表扫描功能，可实现多频点自动测试。

3. 信号电平：设置合适的交流测试电压，一般为0.5V或1.0Vrms，避免过高信号引起电容非线性响应。

4. DC偏置：如需模拟实际工作条件，可开启直流偏置功能，施加相应偏压。

四、执行测量

将电容正确接入夹具，触发测量。仪器将实时显示电容值、损耗角正切（D）及等效串联电阻（ESR）等参数。对于稳定性要求高的应用，可进行多次测量取平均值。

五、注意事项

测量前确保电容已完全放电，防止损坏仪器。

保持夹具清洁，接触良好，避免引入额外阻抗。

若更换夹具或测试线，需重新校准。

遵循安全规范，避免在高湿、高温或导电粉尘环境中操作。

通过规范操作，E4980B可提供高精度、可重复的电容测量结果，为电子元件的评估与选型提供可靠依据。
