知用电流探头CP4040
厂商名称：知用
产品型号：CP4040
市场价格：¥0.0 (仅供参考)
促销价格：¥ 请点击在线咨询
描述：
知用电流探头CP4040带宽：DC-5MHz,DC电流：500A,峰值电流：750A,最小电流：1A。安泰测试作为知用授权代理商，现货充足，可提供样机试用服务，详情咨询18165377573
- 详细说明
- 产品手册
一、知用电流探头CP4040 产品概述：
量程1A/mV
最小测量电流1A
噪声≤70mArms
耦合方式AC,DC
交流耦合的低频带宽<7Hz

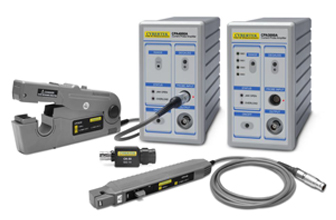

CP3000/4000系列电流探头是一款能够同时测量直流和交流的高频电流探头。其特点包括：高带宽，可准确快速捕捉电流波形；高精度，典型精度为1%，满足大部分测试领域的需要；多款探头可供选择，方便不同量程电流测量；标准的BNC输出接口，可匹配任何厂家示波器。常用于开关电源、马达驱动器、电子整流计、LED照明、新能源等设计和测试应用中。
知用电流探头CP4040钳口可夹住直径达20mm的导线，适用于大电流应用场合；测量500A的连续电流和750A的峰值电流，提供了5MHz的带宽；分辨率为1A。需配合CPA4000放大器同时使用。
二、知用电流探头CP4040 产品主要指标：
| 参数 | 型号 | ||
| CP4040 | |||
| 量程 | 1A/mV | ||
| 最小测量电流 | 1A | ||
| 噪声(限制带宽20MHz) | ≤70mArms | ||
| 耦合方式 | AC,DC | ||
| 交流耦合的低频带宽（-3dB） | <7Hz | ||
| 电流最大值（随频率上升而下降） | 量程 | 1A/mV | |
| DC连续 | 500A | ||
| RMS(正弦波) | 500A | ||
| 峰值 | 750A | ||
| 终端负载要求 | 50Ω | ||
| 延时时间 | 电流系统 | 65ns | |
| BNC线1米 | 5ns | ||
| 最大绝缘线电压 | 600V CATII 300V CATIII | ||

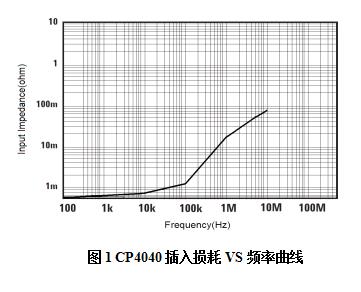

| 插入阻抗 | 参考图1 | ||
