知用电流探头CP3030

知用电流探头CP3030

厂商名称:知用

产品型号:CP3030

市场价格:¥0.0

促销价格:¥ 请点击在线咨询

描述:

知用电流探头CP3030带宽:DC-15MHz,DC电流:150A,峰值电流:500A,最小电流:5mA,耦合方式AC/DC。安泰测试作为知用授权代理商,现货充足,可提供样机试用服务,详情咨询18165377573。
我要购买 货期:现货
  • 详细说明
  • 产品手册

一、知用电流探头CP3030产品概述:

CP3000/4000系列电流探头是一款能够同时测量直流和交流的高频电流探头。其特点包括:高带宽,可准确快速捕捉电流波形;高精度,典型精度为1%,满足大部分测试领域的需要;多款探头可供选择,方便不同量程电流测量;标准的BNC输出接口,可匹配任何厂家示波器。常用于开关电源、马达驱动器、电子整流计、LED照明、新能源等设计和测试应用中。

知用电流探头CP3030钳口可夹住直径达20mm的导线,适用于大电流应用场合;可以测量150A的连续电流和300A的峰值电流,提供了15MHz的带宽;分辨率高达5mA;需配合CPA3000放大器同时使用。

二、知用电流探头CP3030产品技术指标:


参数型号
CP3030
量程5A/V
50A/V
最小测量电流5mA
噪声(限制带宽20MHz)≤500uArms
耦合方式AC,DC
交流耦合的低频带宽(-3dB)<7Hz
电流最大值(随频率上升而下降)

量程50A/V5A/V
DC连续150A25A
RMS(正弦波)150A17.7A
峰值500A500A
终端负载要求50Ω
延时时间电流系统25ns
BNC线1米5ns
最大绝缘线电压600V CATII
300V CATIII

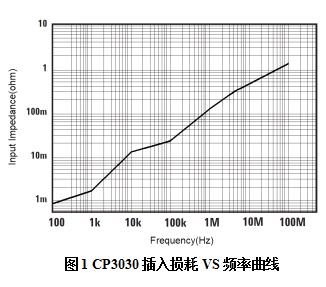

插入阻抗参考图1


知用电流探头CP3030(图1)
