知用电流探头CP3120
厂商名称：知用
产品型号：CP3120
市场价格：¥0.0 (仅供参考)
促销价格：¥ 请点击在线咨询
描述：
知用电流探头CP3120带宽：DC-70MHz,峰值电流：50A,最小电流：1mA,耦合方式AC/DC。安泰测试作为知用授权代理商，现货充足，可提供样机试用服务，详情咨询18165377573。
- 详细说明
- 产品手册
一、知用电流探头CP3120概述：
CP3000/4000系列电流探头是一款能够同时测量直流和交流的高频电流探头。其特点包括：高带宽，可准确快速捕捉电流波形；高精度，典型精度为1%，满足大部分测试领域的需要；多款探头可供选择，方便不同量程电流测量；标准的BNC输出接口，可匹配任何厂家示波器。常用于开关电源、马达驱动器、电子整流计、LED照明、新能源等设计和测试应用中。
知用电流探头CP3120体积轻巧，可在当前拥挤的电路板中使用自如；小型钳夹可以在紧张的空间中探测电流，同时仍能夹住直径达5mm的导线；可以测量30A的连续电流和50A的峰值电流，提供70MHz的带宽；分辨率高达1mA；需配合CPA3000放大器同时使用。
二、知用电流探头CP3120技术规格（典型）
| 参数 | 型号 | |||
| CP3120 | ||||
| 量程 | 1A/V 10A/V | |||
| 最小测量电流 | 1mA | |||
| 噪声(限制带宽20MHz) | ≤75uArms | |||
| 耦合方式 | AC,DC | |||
| 交流耦合的低频带宽（-3dB） | <7Hz | |||
| 电流最大值（随频率上升而下降） | 量程 | 10A/V | 1A/V | |
| DC连续 | 30A | 5A | ||
| RMS(正弦波) | 21A | 3.5A | ||
| 峰值 | 50A | 50A | ||
| 终端负载要求 | 50Ω | |||
| 延时时间 | 电流系统 | 15ns | ||
| BNC线1米 | 5ns | |||
| 最大绝缘线电压 | 300V CAT I | |||

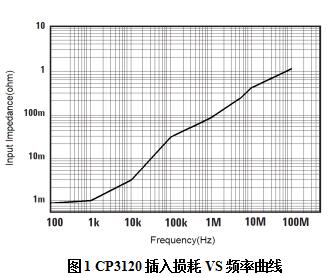

| 插入阻抗 | 参考图1 | |||
