Model 765 脉冲发生器
厂商名称：BNC
产品型号：Model 765
市场价格：¥0.0 (仅供参考)
描述：
- 详细说明
- 产品手册
765 型快速上升时间脉冲发生器提供高达 800 MHz 的脉冲频率和 70 ps 的上升和下降时间。为了满足高压要求，高压选项提供高达 50V 的信号和超快的 400ps 上升时间。765 型具有可编程脉冲幅度和基线偏移，可编程宽度低至 300 皮秒。延迟和脉冲宽度分辨率为 10 ps，抖动为 <25 ps。手势就绪的触摸屏GUI允许用户快速设置4个输出通道。传统的按钮和旋转编码器提供了额外的编程简单性。我们在模拟前端方面也进行了重大改进，确保最小的过冲和振铃。这仅仅是个开始...765 型的创新硬件架构提供先进的脉冲序列，例如双脉冲或四脉冲，具有完全独立的定时参数。给我们打电话，我们很乐意讨论您的要求。
概述
特点和应用
应用 | 特征 |
|
|
规格
| 765 | 765-高压 | |
| 渠道 | 2 或 4 个独立通道 | 1 或 2 个独立通道 |
| 脉冲周期 | 范围：5ns 至 8 秒 | 范围：5 ns 至 8 秒 分辨率： 10 ps 抖动： 15 ps |
| 最大脉冲频率 | 800 MHz（四通道模式下） | 400 MHz（双、三和四模式） |
| 准确性 | ±2 页/分钟 | ± 2 页/分钟 |
| 脉冲模式 | 单脉冲、双脉冲、三脉冲、四脉冲 外部宽度 | 单脉冲、双脉冲、三脉冲、四脉冲 外部宽度 |
| 脉冲宽度 | 范围：300 ps 至 8 秒 分辨率： 10 ps 精度：± 0.1 % + 30 ps 抖动：< 10ps | 范围：1 ns 至 8 秒 分辨率： 10 ps 精度： ± （1 % + 100 ps）2 抖动： < 10 ps |
| 脉冲延迟 | 范围：0 ps 至 8 秒 分辨率： 10 ps 精度：± 0.1% + 100ps | 范围：0 ps 至 8 秒 分辨率： 10 ps 精度：± 0.1% + 100ps |
| 脉冲幅度 | 峰峰值范围：10 毫伏至 5 伏/平 分辨率：4 mV（幅度从 250 mV pp 到 5Vpp) 分辨率：1 mV（幅度从 10 mV pp 到 250mVpp) | 峰峰值范围：100 毫伏至 50 伏/平 分辨率：10 mV |
| 基线偏移 | 范围：±2.5V可调 分辨率：2 mV | 范围：-25V、-12.5V、0V、+12.5V、+25 V（软件可选） 分辨率：12.5V |
| 上升和下降时间 | 上升/下降时间（20% 至 80%）：<70 ps 上升/下降时间（10% 至 90%）：< 95 ps（1Vpp 振幅）， < 105 ps（5Vpp 振幅） | 上升/下降时间（20% 至 80%，失调=0V）： < 380 ps（高达 25Vpp 振幅） 上升时间（20%至80%，失调=0V）： < 400 ps（高达 50Vpp 振幅） 下降时间（20% 至 80%，偏移 = 0V）： < 490 ps（高达 50Vpp 振幅） 上升/下降时间（10% 至 90%，失调=0V）： < 560 ps（高达 25Vpp 振幅） 上升时间（10%至90%，失调=0V）： < 600 ps（高达 50Vpp 振幅） 下降时间（10% 至 90%，偏移 = 0V）： < 800 ps（高达 50Vpp 振幅） |
| 过头 | < 5% | < 8 % （高达 25Vpp 振幅） < 5 % （从 25Vpp 到 50Vpp 振幅） |
| 通道间抖动 | < 10 ps | < 15 ps |
| 输出阻抗 | 50 Ω | |
| 触发模式 | 单、连续、突发、门控 | |
| 触发输入阻抗 | 50 Ω 或 1kΩ 用户可选 | |
| 触发输入范围 | ± 3.5 V（50 Ω输入阻抗） ± 10 V（1KΩ 输入阻抗） < 50mVpp 最小可检测幅度 | |
| 触发阈值 | ± 8V 10 mV 分辨率 ± 100 mV 精度 | |
| 最大触发频率 | 40兆赫 | |
| 最小触发脉冲宽度 | 1纳秒 | |
| 触发抖动 | < 30ps（三输入到三振输出），频率≤ 15 MHz | |
| 参考时钟输入 | 10MHz 至 100MHz 50 Ω 输入阻抗（交流耦合） -5 dBm 至 4 dBm 正弦波或方波（RT <1 ns，占空比介于 40% 至 60% 之间） | |
| 参考时钟输出 | 10MHz 或参考时钟输入频率 50 Ω 输出阻抗（直流耦合） 可调幅度方波：0V 至 1.25 V 至 50 Ω [ 0V 至 2.5 V 输入 Hi-Z ] | |
| 电源输入 | 100 - 240 V交流 ± 10%，47 - 63 Hz， | |
| 功耗 | 120 瓦 | 300 瓦 |
| 环境 电磁兼容与安全 | 工作温度： 41°F 至 +104 °F [ 5 °C 至 +40 °C ] 5% 至 80 % 相对湿度 无冷凝 9，842 英尺 [ 3，000 米] 储存： EN61010-1（安全） EN 61326-1：2013（标准） EN 61326-1：2013（抗扰度） | |
| 硬件和软件 | 英特尔赛扬 2GHz 或更好的 8 GB 内存 120 GB 固态硬盘 视窗 10 英寸触摸液晶 屏 HDMI、VGA、USB、RS-7 和局域网端口 | |
| 尺寸（宽 x 高 x 深） 重量 | 17.5 x 5.3 x 12.6 英寸 [ 445 x 135 x 320 毫米 ] （3U 19“ 机架安装） 21.7 磅 [ 9.7 千克 ] | |
| 765 | 765-高压 | |
| 渠道 | 2 或 4 个独立通道 | 1 或 2 个独立通道 |
| 脉冲周期 | 范围：5ns 至 8 秒 | 范围：5 ns 至 8 秒 分辨率： 10 ps 抖动： 15 ps |
| 最大脉冲频率 | 800 MHz（四通道模式下） | 400 MHz（双、三和四模式） |
| 准确性 | ±2 页/分钟 | ± 2 页/分钟 |
| 脉冲模式 | 单脉冲、双脉冲、三脉冲、四脉冲 外部宽度 | 单脉冲、双脉冲、三脉冲、四脉冲 外部宽度 |
| 脉冲宽度 | 范围：300 ps 至 8 秒 分辨率： 10 ps 精度：± 0.1 % + 30 ps 抖动：< 10ps | 范围：1 ns 至 8 秒 分辨率： 10 ps 精度： ± （1 % + 100 ps）2 抖动： < 10 ps |
| 脉冲延迟 | 范围：0 ps 至 8 秒 分辨率： 10 ps 精度：± 0.1% + 100ps | 范围：0 ps 至 8 秒 分辨率： 10 ps 精度：± 0.1% + 100ps |
| 脉冲幅度 | 峰峰值范围：10 毫伏至 5 伏/平 分辨率：4 mV（幅度从 250 mV pp 到 5Vpp) 分辨率：1 mV（幅度从 10 mV pp 到 250mVpp) | 峰峰值范围：100 毫伏至 50 伏/平 分辨率：10 mV |
| 基线偏移 | 范围：±2.5V可调 分辨率：2 mV | 范围：-25V、-12.5V、0V、+12.5V、+25 V（软件可选） 分辨率：12.5V |
| 上升和下降时间 | 上升/下降时间（20% 至 80%）：<70 ps 上升/下降时间（10% 至 90%）：< 95 ps（1Vpp 振幅）， < 105 ps（5Vpp 振幅） | 上升/下降时间（20% 至 80%，失调=0V）： < 380 ps（高达 25Vpp 振幅） 上升时间（20%至80%，失调=0V）： < 400 ps（高达 50Vpp 振幅） 下降时间（20% 至 80%，偏移 = 0V）： < 490 ps（高达 50Vpp 振幅） 上升/下降时间（10% 至 90%，失调=0V）： < 560 ps（高达 25Vpp 振幅） 上升时间（10%至90%，失调=0V）： < 600 ps（高达 50Vpp 振幅） 下降时间（10% 至 90%，偏移 = 0V）： < 800 ps（高达 50Vpp 振幅） |
| 过头 | < 5% | < 8 % （高达 25Vpp 振幅） < 5 % （从 25Vpp 到 50Vpp 振幅） |
| 通道间抖动 | < 10 ps | < 15 ps |
| 输出阻抗 | 50 Ω | |
| 触发模式 | 单、连续、突发、门控 | |
| 触发输入阻抗 | 50 Ω 或 1kΩ 用户可选 | |
| 触发输入范围 | ± 3.5 V（50 Ω输入阻抗） ± 10 V（1KΩ 输入阻抗） < 50mVpp 最小可检测幅度 | |
| 触发阈值 | ± 8V 10 mV 分辨率 ± 100 mV 精度 | |
| 最大触发频率 | 40兆赫 | |
| 最小触发脉冲宽度 | 1纳秒 | |
| 触发抖动 | < 30ps（三输入到三振输出），频率≤ 15 MHz | |
| 参考时钟输入 | 10MHz 至 100MHz 50 Ω 输入阻抗（交流耦合） -5 dBm 至 4 dBm 正弦波或方波（RT <1 ns，占空比介于 40% 至 60% 之间） | |
| 参考时钟输出 | 10MHz 或参考时钟输入频率 50 Ω 输出阻抗（直流耦合） 可调幅度方波：0V 至 1.25 V 至 50 Ω [ 0V 至 2.5 V 输入 Hi-Z ] | |
| 电源输入 | 100 - 240 V交流 ± 10%，47 - 63 Hz， | |
| 功耗 | 120 瓦 | 300 瓦 |
| 环境 电磁兼容与安全 | 工作温度： 41°F 至 +104 °F [ 5 °C 至 +40 °C ] 5% 至 80 % 相对湿度 无冷凝 9，842 英尺 [ 3，000 米] 储存： EN61010-1（安全） EN 61326-1：2013（标准） EN 61326-1：2013（抗扰度） | |
| 硬件和软件 | 英特尔赛扬 2GHz 或更好的 8 GB 内存 120 GB 固态硬盘 视窗 10 英寸触摸液晶 屏 HDMI、VGA、USB、RS-7 和局域网端口 | |
| 尺寸（宽 x 高 x 深） 重量 | 17.5 x 5.3 x 12.6 英寸 [ 445 x 135 x 320 毫米 ] （3U 19“ 机架安装） 21.7 磅 [ 9.7 千克 ] | |
用户界面和脉冲输出
765 型用户界面专为触摸而设计，旨在让现代脉冲和波形发生器的所有功能触手可及。
所有仪器控件和参数均可通过直观的用户界面访问，该用户界面让人想起平板电脑和现代智能手机的简单性：工程师和科学家可以使用触摸功能和手势，只需轻轻一按即可创建单脉冲或多脉冲（双脉冲、三脉冲和四脉冲模式）。

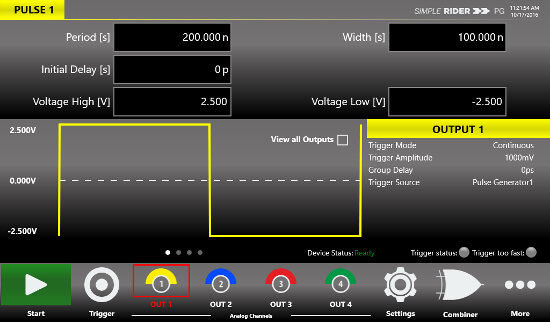

| 用户界面 | |
 |  |

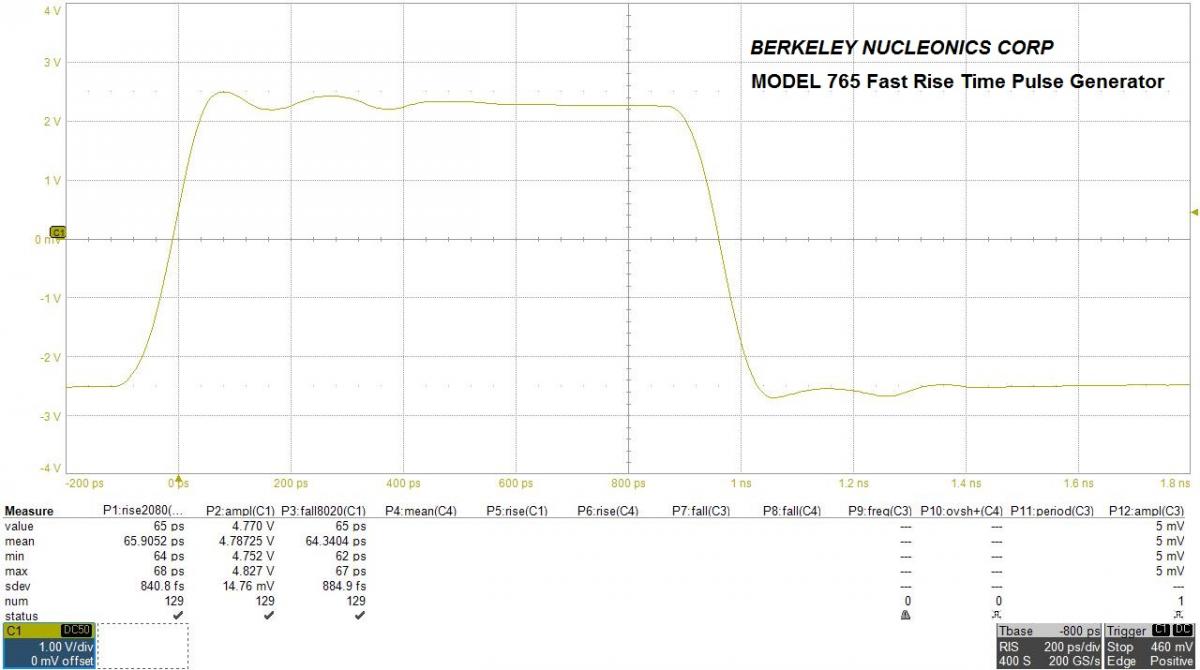

脉冲输出 | |
 | |
