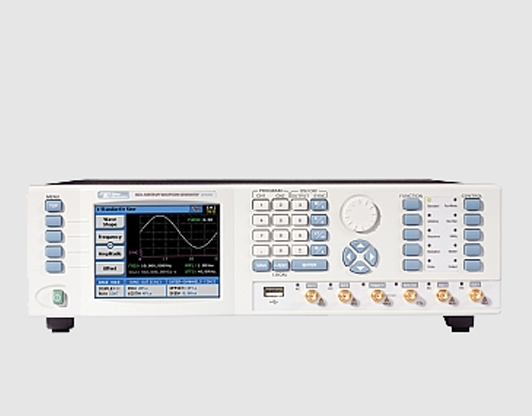

SE5082任意波形发生器

SE5082 5GS/s 双通道任意波形发生器

• 双通道 5Gs/s（射频模式下相当于 10GS/s）、12 位波形发生器

• 直接生成高于7GHz的射频信号

• 极快的上升和下降时间，低于100ps

• 多奈奎斯特区操作，直至第 4 奈奎斯特区

• 通道间偏斜控制范围为 -3ns 至 +3ns，分辨率为 10ps

• 独立或同步通道配置

• 64M 内存

• AM, FM, FSK, PSK, ASK, Amp. Hop, Freq. Hop, Sweep & Chirp

• 强大的脉冲编辑器，用于模拟、数字和混合信号

• 适用于步进、循环、嵌套和跳转场景的高级音序器

• 各种输出放大器模块用于解决不同领域的众多应用

• 智能触发允许：触发延迟，检测<=>脉冲宽度，以及等待波形结束或中止波形并重新启动

• 内置快速动态片段和序列跳跃控制

• 每个通道两个差分标记，具有可编程的位置、宽度和电平

• 用户友好的GUI和通过LAN，USB和GPIB进行远程控制

• 在记忆棒或 4GB 内存上存储/调用功能

• 多仪器同步

经济高效的解决方案

SE5082 新技术结合了先进的任意和排序功能、出色的频谱纯度、可配置的输出模块和先进的触发功能，使新的信号专家系列成为同类产品中性能最高、最具成本效益的 AWG，甚至更高。

多奈奎斯特运算

传统上，AWG仅在第一奈奎斯特区工作，因为由于带宽和架构限制，较高奈奎斯特区的信号被抑制。但是，如果这些信号没有被抑制呢？这意味着使用适当的滤波器，可以产生远高于AWG采样率的信号。利用新技术，信号专家系列提供不同的采样模式，可根据感兴趣的奈奎斯特区优化性能。例如，在RF采样模式下，由于数据每半个时钟周期反转一次，DAC采样速率基本上翻了一番，因此DAC似乎可以采样高达10GS/s。因此，结合适当的输出模块和采样模式，用户可以产生超过7GHz的信号，并很好地进入微波C波段，X波段甚至K波段区域，同时保持出色的信号纯度。

可配置输出选项

不同的应用需要不同的输出路径。这就是信号专家系列提供各种工厂配置输出模块的原因。每个输出模块提供不同的放大器路径，利用符合您特定应用需求的优势。例如，高压模块，提供 2Vpp 到 50？但带宽有限，用于各种时域应用，而对于需要更快上升时间和更高带宽的应用，可以订购直流输出模块，该模块提供 1.2Vpp，上升时间为 <100ps，带宽为 3GHz。默认配置是直接DAC输出路径，提供540mVpp、<85ps上升时间和4GHz带宽。其他输出模块将很快提供，因此请随时与我们分享您的要求，以便我们可以尝试满足您的应用需求。 以便我们可以尝试满足您的应用需求。

信号完整性和纯度

当今测试和测量应用中最重要的要求之一是高信号质量。Tabor的信号专家系列的独特平台具有典型的SSB相位噪声，在115MHz时为<-100dBc，在105GHz时为<-1dBc，在10 kHz载波偏移时具有<-70dBc的出色SFDR，可提供当今市场上最优质的信号之一，满足对清晰精确信号不断增长的需求。

智商一代

生成 IQ 信号的能力是任何射频或通信工程师的基础。SE 具有先进的任意功能和高度同步的通道，是生成数字调制的理想选择。新的信号专家系列即使在 1.8GHz IQ 带宽下也能提供出色的 EVM 性能，对于 1QAM 调制，EVM 不到 16%，使其成为迄今为止市场上价格 IQ 源的**性能。

通用或独立时钟

需要双通道或单通道单元...为什么选择？使用新的信号专家系列，您可以拥有一切。信号专家系列具有多达两个输出通道，可以独立运行，也可以同步以共享同一采样时钟源。作为单独的通道，一个盒子中最多有两个独立的仪器，每个仪器都能够编程以输出不同的功能形状、频率、幅度水平和/或在不同的运行模式下运行。或者，在需要通道之间精确和受控相位的应用中，具有小于10ps偏斜和偏斜控制的同步通道的优势非常重要，这是许多X-Y模式和I&Q输出应用的理想选择。

智能触发器

到目前为止，您一直被迫触发特定事件。Tabor全新的SmarTrigger功能旨在增强触发能力，并促进特定脉冲事件的更大灵活性。它允许在脉冲宽度大于编程时间值（时间）的脉冲上触发，甚至在脉冲宽度介于两个限制（<>时间）之间的脉冲上触发。此外，SmarTrigger还具有延迟功能，在第一次触发后，输出保持空闲状态，并在延迟间隔过后仅使用第一个有效触发开始波形周期，从而解决无休止的“协商”场景。

强大的分割和排序

强大的分割和排序功能几乎可以解决所有复杂的应用，从而产生几乎无穷无尽的各种复杂波形。波形存储器可以分为多个波形段，并以用户可选择的方式排序，以创建具有可重复段、跳转和嵌套的复杂波形，从而节省宝贵的内存空间。信号专家还允许您生成多达 1000 个序列场景并在它们之间进行序列，从而在波形创建方面产生更高水平的灵活性。

可编程差分标记

信号专家系列每个通道配备两个可编程差分标记。差分仅意味着高频的出色信号完整性，而可编程性允许您设置位置、宽度、延迟和幅度，以满足任何所需的外设触发需求。虽然工作台使用允许仅设置一个标记位置，但您可以为每个转换实例远程设置多个标记并编程不同的标记属性，从而允许各种触发配置文件。

脉冲/模式创建

生成复杂的脉冲序列从未如此简单。脉冲编辑器是一个强大的内置工具，可将信号专家系列转换为非常复杂的脉冲/模式发生器，允许创建任何复杂的脉冲序列/模式，无论是单脉冲、多级、线性点、初始化或前导码模式定义、用户定义甚至是具有可编程分辨率的标准随机模式，因此如果您的应用是雷达通信，都无关紧要， 纳米技术或串行总线测试，脉冲/模式编辑器是您应用的正确工具。此外，所有Signal Expert Series高级触发模式均适用，因此可以选择使用“步进”模式独立推进每个比特，或选择使用“一次”模式在一个触发事件中推进完整的数据块，从而实现更多应用，例如触发，时钟和数据协议。

动态分段/序列控制

在实时世界中工作，需要快速波形切换？信号专家系列具有专门为此设计的后面板控件。实际上，具有动态控制功能可以替代序列表，实时应用程序可以决定何时以及生成波形的时间和时间。对于更复杂的应用程序，相同的输入可以用作完整序列的动态开关，为实时应用程序创建真实场景。

用于编写代码的多个环境

信号专家系列附带了一套完整的驱动程序，允许您在各种环境中编写应用程序，包括Labview，CVI，C++，VB，Python和MATLAB。您还可以将提供的 dll 链接到其他基于 Windows 的 API 或使用低级 SCPI 命令对仪器进行编程，无论您的应用程序是为 Windows、Linux 还是 Macintosh 操作系统编写的。

易于使用

用户友好的大型 4 英寸背光彩色 LCD 显示屏便于浏览菜单、更新参数以及显示波形输出的详细和关键信息。结合数字键盘、十个快速链接功能和运行模式按钮、光标位置控制和拨盘，前面板控件简化了任意波形发生器的复杂操作。

套利连接

ArbConnection 是一个功能强大的软件包，可让您轻松设计任何类型的波形，并通过图形用户界面 （GUI） 控制仪器功能、模式和特性。无论您是需要使用内置波形、手绘或回放波形、脉冲模式、串行数据串、调制载波甚至方程生成输出，ArbConnection 都为您提供了编辑工具，几乎可以使任何应用成为可能。
