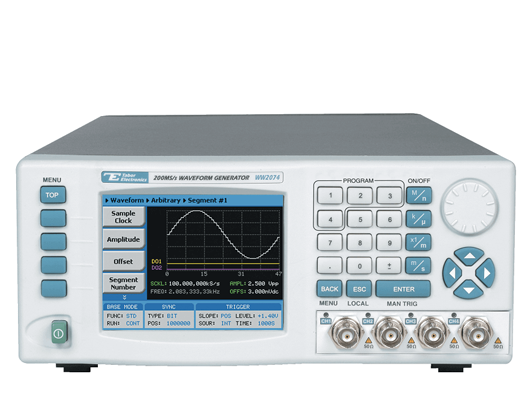

WW2074任意波形发生器

WW2074任意波形发生器

厂商名称:TABOR

产品型号:WW2074

市场价格:¥面议 (仅供参考)

促销价格:¥ 请点击在线咨询

描述:

WW2074 提供 200 MS/s 四通道通用波形合成器。每个都采用小外壳尺寸,以节省空间和成本,但不会影响带宽和信号完整性。该仪器输出标准或用户定义的波形,范围为 100μHz 和高达 80MHz。
我要购买 获取报价 货期:现货
  • 详细说明
  • 产品手册

WW2074四通道任意波形发生器 200MS/s

  • 四通道 200 MS/s 波形发生器

  • 正弦波至 80MHz,方波至 50MHz

  • 16 位幅度分辨率

  • 高达 4M 的波形存储器

  • 10 Vpp 进入 50Ω,双倍进入开路

  • 多种运行模式:触发、定时器和触发延迟

  • 四个独立的同步输出

  • 强大的序列生成器以用户定义的方式链接和循环段。存储多达 10 个不同的序列表

  • 高分辨率 3.8“ LCD,彩色显示屏

  • 局域网、USB 和 GPIB 接口

  • 多仪器同步

  • ArbConnection软件,可轻松创建波形

信号完整性

随着技术的不断发展和每天都有新设备的开发,需要更快的信号来模拟和刺激这些新设备。四通道型号提供同类产品中最高的带宽,因此提供测试信号的精确复制和仿真。借助各种采样时钟发生器(高达 200MS/s)、16 位垂直分辨率和宽输出带宽(高达 80MHz),可以创建数学配置文件,将坐标下载到仪器并重新生成波形,而不会影响其保真度和与原始设计的兼容性。

16 位分辨率

16 位 DAC 用于构建具有出色精度和分辨率的波形,适用于当今敏感仪器所需的最精细测试信号。使用最新技术,您可以放心,四通道型号的特性和功能将持续多年。

四个同步通道

四个通道型号有四个输出通道,它们都同步到相同的参考时钟并共享相同的采样时钟。这不是限制,因为输出频率是用于创建波形形状的点数的函数。另一方面,在需要通道之间精确和受控相位的应用中,拥有四个同步通道的优势是巨大的。许多应用需要XY驱动,因此只需要两个通道,但是,对于三相功率仿真和四通道MEMS微引擎执行器,四通道模型是最合适的产品。

高速函数发生器

想把仪器用作函数发生器吗?无需为加载复杂的波形坐标而烦恼,只需选择标准波形选项卡,然后开始生成预先计算并可立即使用的十个波形中的任何一个。包括:正弦,三角形,方波,脉冲,斜坡,sinc等。

稳定准确的输出信号

作为标准配置,该仪器配备了频率参考,在 1 年内具有 1ppm 的精度和稳定性。后面板上提供了一个外部频率参考,适用于需要更高精度和稳定性的应用。

波形存储器和存储器分割

波形存储器是创建和驻留波形的内部“黑板”。大内存组提供更长的波形。可以将整个存储器用于单个波形,也可以将长度拆分为较小的段。在这种情况下,许多波形可以存储在同一个存储器中,并在调用到输出时一次重放一个。内存分段与序列生成器相结合,序列生成器可以采用不同的内存段,并根据测试需要以任何顺序链接(和循环)它们。按顺序循环波形段的能力节省了大量内存空间,因此扩展了发生器产生复杂且更长波形的能力,否则这些波形需要大量内存。四通道型号具有四个序列发生器,可设计为每个输出通道生成唯一的序列。

易于使用

用户友好的大型 3.8 英寸背光彩色 LCD 显示屏便于浏览菜单、更新参数以及显示波形输出的详细和关键信息。结合数字键盘、光标位置控制和拨盘,前面板控件简化了任意波形发生器的复杂操作。

遥控

访问速度是测试系统越来越重要的要求。每台仪器都包含多种接口:以太网、USB 和 GPIB,因此可以为应用选择最合适的接口。仪器功能、参数和波形下载的远程控制可轻松定制到特定的系统环境,无论是笔记本电脑到仪器还是功能齐全的ATE系统。IVI驱动器和工厂支持将加快系统集成,从而最大限度地缩短上市时间,并显著降低系统开发成本。

远程校准

行业中的正常校准周期为一到三年,仪器被送到服务中心,打开以允许使用微调器,校准和认证可重复使用。采用尖端技术,允许从任何接口(USB、GPIB 或 LAN)进行校准。校准因子存储在闪存中,因此无需打开仪器盖。

用于编写代码的多个环境

所有 模型 都 附带 了 一套 完整 的 驱动 程序, 可 让 您 在 各种 环境 中 编写 应用 程序, 例如: Labview、CVI、C++、VB 和 MATLAB。您也可以将提供的dll链接到其他基于Windows的API,或者使用低级SCPI命令(可编程仪器的标准命令)对仪器进行编程,无论您的应用程序是为Windows,Linux还是Macintosh操作系统编写的。

多仪器同步

可以使用主从配置同步多个四通道型号,从而使用户能够从其多通道系统中相同的高质量性能中受益。

套利连接

ArbConnection软件为您提供对仪器功能、模式和特性的完全控制。ArbConnection是一个强大的编辑工具,可让您轻松设计任何类型的波形。无论是内置的波形、脉冲或串行数据编辑器,还是内置的公式编辑器,您可以使用它创建自己的奇特函数,ArbConnection 几乎可以实现任何应用程序。
