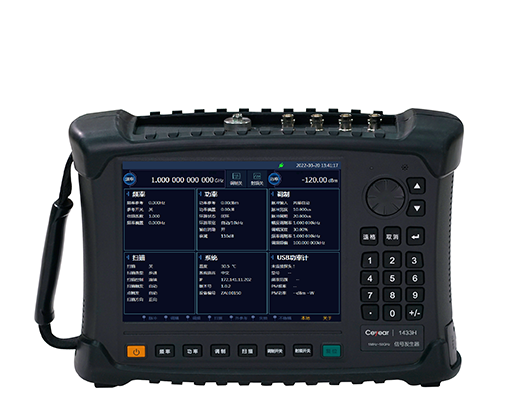

1433D/E/F/H信号发生器

频率范围

1433D：1MHz～20GHz

1433E：1MHz～26.5GHz

1433F：1MHz～40GHz

1433H：1MHz～50GHz

频率

N（基波谐波次数）

1MHz≤f＜2.35GHz

1/2

2.35GHz≤f＜2.5GHz

1/8

2.5GHz≤f＜5GHz

1/4

5GHz≤f≤10GHz

1/2

10GHz＜f≤20GHz

1

20GHz＜f≤40GHz

2

40GHz＜f≤50GHz

4

频率分辨率

0.1Hz

内部时基

老化率

±0.5×10-6/年

温度稳定性

±0.3×10-6（-10℃～50℃，相对于25℃±5℃）

初始频率准确度

±0.5×10-6

参考输入

频率

10MHz～100MHz，步进1MHz

功率

-5dBm～+10dBm，阻抗50Ω

参考输出

频率

10MHz

功率

＞0dBm，至50Ω负载

扫描特性

扫描特性

扫描模式

步进、列表

扫描点数

2～1601

驻留时间

10ms～100s

触发方式

自动、手动

功率特性

稳幅输出功率范围(25℃±10℃，连续波模式)

1MHz≤f＜2.5GHz

-120dBm～+5dBm

2.5GHz≤f≤10GHz

-120dBm～+10dBm

10GHz＜f≤20GHz

-120dBm～+5dBm

20GHz＜f≤40GHz

-120dBm～+5dBm

40GHz＜f≤50GHz

-120dBm～0dBm

功率准确度

（25℃±10℃）

-10dBm＜P≤最大稳幅输出功率

±1.0dB

-60dBm＜P≤-10dBm

±1.5dB

-90dBm＜P≤-60dBm

±1.8dB

输出阻抗

50Ω（额定值）

源驻波比VSWR

1MHz≤f≤20GHz

＜1.8:1

20GHz＜f≤40GHz

＜2.0:1

40GHz＜f≤50GHz

＜2.5:1

最大反向功率

+27dBm（0V DC）（额定值）

频谱纯度（频谱纯度指标为点频无调制模式）

谐波

（在+5dBm或与最大稳幅输出功率两者中的较小者）

1MHz≤f≤1.5GHz

≤-40dBc

1.5GHz＜f≤2.5GHz

≤-30dBc

2.5GHz＜f≤19GHz

≤-40dBc

19GHz＜f≤25GHz

≤-30dBc

25GHz＜f≤50GHz

≤-35dBc（典型值）

非谐波

（0dBm，10kHz频偏以远）

1MHz≤f＜2.5GHz

≤-54dBc

2.5GHz≤f＜5GHz

≤-60dBc

5GHz≤f≤10GHz

≤-56dBc

10GHz＜f≤20GHz

≤-50dBc

20GHz＜f≤38GHz

≤-44dBc

38GHz＜f≤50GHz

≤-40dBc

单边带相位噪声

（最大稳幅输出功率处）

1MHz≤f＜2.35GHz

≤-82dBc/Hz@100Hz

≤-98dBc/Hz@1kHz

≤-108dBc/Hz@10kHz

≤-106dBc/Hz@100kHz

2.35GHz≤f＜2.5GHz

≤-94dBc/Hz@100Hz

≤-110dBc/Hz@1kHz

≤-120dBc/Hz@10kHz

≤-118dBc/Hz@100kHz

2.5GHz≤f＜5GHz

≤-88dBc/Hz@100Hz

≤-104dBc/Hz@1kHz

≤-114dBc/Hz@10kHz

≤-112dBc/Hz@100kHz

5GHz≤f≤10GHz

≤-82dBc/Hz@100Hz

≤-98dBc/Hz@1kHz

≤-108dBc/Hz@10kHz

≤-106dBc/Hz@100kHz

10GHz＜f≤20GHz

≤-76dBc/Hz@100Hz

≤-92dBc/Hz@1kHz

≤-102dBc/Hz@10kHz

≤-100dBc/Hz@100kHz

20GHz＜f≤40GHz

≤-70dBc/Hz@100Hz

≤-86dBc/Hz@1kHz

≤-96dBc/Hz@10kHz

≤-94dBc/Hz@100kHz

40GHz＜f≤50GHz

≤-68dBc/Hz@100Hz

≤-84dBc/Hz@1kHz

≤-94dBc/Hz@10kHz

≤-92dBc/Hz@100kHz

调制特性

脉冲调制

（适用于大于10MHz的频率）

开关比

≥80dB

上升下降时间

≤30ns

内稳幅最小脉宽

1us（误差±50ns）

非稳幅最小脉宽

100ns（误差±20ns）

幅度调制

（适用于大于10MHz的频率）

调制方式

线性调幅、指数调幅

调制率（3dB带宽）

DC～20kHz

最大深度

线性方式闭环：≥90%

指数方式闭环：≥20dB

线性调幅准确度

±（5％×设置深度＋1%）（调制率1kHz）

指数调幅准确度

±（5％×设置深度＋1dB）（调制率1kHz）

频率调制

（适用于大于10MHz的频率）

调制率（3dB带宽）

DC～20kHz

最大频偏

N×800kHz（N为基波谐波次数），误差±10%（调制率1kHz）

准确度

±3%（调制率1kHz，100kHz频偏，300Hz～3kHz解调带宽）

一般特性

射频输出端口

1433D

N型（阴），阻抗50Ω

1433E

2.4mm（阳），阻抗50Ω

1433F

2.4mm（阳），阻抗50Ω

1433H

2.4mm（阳），阻抗50Ω

外形尺寸

（宽×高×深）

314mm×218mm×91mm

（不含侧提带、后支撑等）

重量

≤5.5kg（含电池）

电源

电源适配器

输入：100～240V、50/60Hz交流电

输出：15VDC，4A

锂离子电池

10.8V，9900mAh

功耗

≤45W（不包含对电池充电）

温度范围

工作温度

-10℃～+50℃（电池充电温度为0℃～+45℃）

储存温度

-40℃～+70℃（电池存储温度为-20℃～+60℃）

其它接口

脉冲输入

BNC（阴）

同步输出

BNC（阴）

监视输出

BNC（阴）

参考输入/输出

BNC（阴）

注：额定值是指预计的性能，或描述在产品中有用但不包含在产品担保范围内的产品性能。
