产品综述

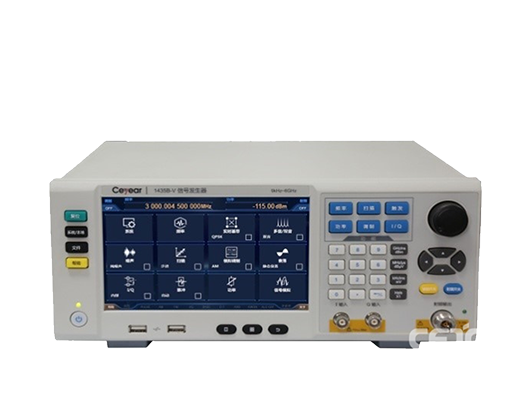

1435-V系列信号发生器是一款性能优良的矢量信号发生器，频率范围覆盖9kHz～6GHz，200MHz内部调制带宽和齐全的数字调制样式，可满足各种宽带数字调制信号的模拟需求。支持5种下载数据格式的任意波调制，可以根据用户需要编辑、下载配置所需的波形，完成各种信号模拟，满足各种复杂信号的测试需求；其基带信号发生器设置简单、性能优异，支持PSK、QAM、FSK、MSK等超过20种格式的通用数字调制信号的实时发生；具有优良的频谱纯度，单边带相位噪声1GHz载波10kHz频偏-136dBc/Hz，6GHz载波10kHz频偏-120dBc/Hz；具有高功率输出和大动态范围，最大输出功率可达22dBm 3GHz，输出功率动态范围大于150dB；具有7寸高灵敏度触摸LED屏、同时支持触摸屏、面板按键、旋转按钮、外接鼠标键盘等多种操作方式，操作体验全面升级；3U便携式机箱结构，体积小重量轻，便于携带。1435-V在紧凑的空间内实现优异的性能，既可以满足设备研发阶段对高性能测试需求，也可以满足生产阶段对高效率测试需求。
技术规范
频率特性 | ||||||||||||||||||||
频率范围 | 1435A-V:9kHz~3GHz 1435B-V:9kHz~6GHz | 频率 | N（基波谐波次数） | |||||||||||||||||
9kHz≤f＜250MHz | 1/4 | |||||||||||||||||||
250MHz≤f≤375MHz | 1/16 | |||||||||||||||||||
375MHz＜f≤750MHz | 1/8 | |||||||||||||||||||
750MHz＜f≤1.5GHz | 1/4 | |||||||||||||||||||
1.5GHz＜f≤3GHz | 1/2 | |||||||||||||||||||
3GHz＜f≤6GHz | 1 | |||||||||||||||||||
频率分辨率 | 0.001Hz | |||||||||||||||||||
频率切换时间 | ≤1ms（典型值2） | |||||||||||||||||||
时基老化率（典型值） | 标配： ±5×10-7/年(连续通电30天后) 高稳时基选件H10： ±5×10-8/年(连续通电30天后) ±5×10-10/天(连续通电30天后) | |||||||||||||||||||
参考输出 | 频率 | 10MHz | ||||||||||||||||||
功率 | >+4dBm，至50Ω负载 | |||||||||||||||||||
参考输入 | 频率 | 1MHz～50MHz，步进1Hz | ||||||||||||||||||
功率 | 0dBm～+7dBm，阻抗50Ω | |||||||||||||||||||
扫描特性 | ||||||||||||||||||||
扫描模式 | 步进扫描 列表扫描 | |||||||||||||||||||
扫描驻留时间 | 100μs～100s | |||||||||||||||||||
功率特性 | ||||||||||||||||||||
最小功率 | 标配 | 选件H01 | ||||||||||||||||||
-15dBm（可设置-20dBm） | -110dBm（可设置-135dBm） | |||||||||||||||||||
最大功率3 （25±10°C） | 频率范围 | 标配 | 大功率输出选件H08 | |||||||||||||||||
9kHz≤f≤3GHz | 18dBm | 22dBm | ||||||||||||||||||
3GHz＜f≤5GHz | 16dBm | 20dBm | ||||||||||||||||||
5GHz＜f≤6GHz | 15dBm | 18dBm | ||||||||||||||||||
功率准确度 （25±10°C） | 标配 | |||||||||||||||||||
频率 功率（dBm） | 10～最大功率 | -10～10 | -15～-10 | |||||||||||||||||
9kHz≤f≤2GHz | ±0.8dB | ±0.6dB | ±1.5dB | |||||||||||||||||
2GHz＜f≤6GHz | ±0.9dB | ±0.7dB | ±1.5dB | |||||||||||||||||
H01程控步进衰减器选件 | ||||||||||||||||||||
频率 功率（dBm） | 10～最大功率 | -10～10 | -70～-10 | -90～-70 | ||||||||||||||||
9kHz≤f≤2GHz | ±0.8dB | ±0.6dB | ±0.7dB | ±1.4dB | ||||||||||||||||
2GHz＜f≤6GHz | ±0.9dB | ±0.7dB | ±0.7dB | ±1.6dB | ||||||||||||||||
功率分辨率 | 0.01dB | |||||||||||||||||||
输出阻抗 | 50Ω（额定值4） | |||||||||||||||||||
源驻波比VSWR（内稳幅）（典型值） | 9kHz≤f≤3GHz | ＜1.7 | ||||||||||||||||||
3GHz＜f≤6GHz | ＜1.6 | |||||||||||||||||||
最大反向功率 | 0.5W（0V DC）（额定值） | |||||||||||||||||||
频谱纯度5 | ||||||||||||||||||||
谐波（在+10dBm处） | 频率 | 标配 | ||||||||||||||||||
9kHz≤f≤10MHz | ＜-23dBc | |||||||||||||||||||
10MHz＜f≤2GHz | ＜-30dBc | |||||||||||||||||||
2GHz＜f≤3GHz（1435A-V） | ＜-55dBc | |||||||||||||||||||
2GHz＜f≤6GHz（1435B-V） | ＜-30dBc | |||||||||||||||||||
分谐波（在+10dBm处） | 9kHz≤f≤6GHz | 无 | ||||||||||||||||||
非谐波（在0dBm处，10kHz频偏以远） | 频率 | 标配 | 低相位噪声选件 | |||||||||||||||||
9kHz≤f＜250MHz | ＜-54dBc | ＜-58dBc | ||||||||||||||||||
250MHz≤f≤3GHz | ＜-62dBc | ＜-77dBc | ||||||||||||||||||
3GHz＜f≤6GHz | ＜-56dBc | ＜-71dBc | ||||||||||||||||||
单边带相位噪声 （dBc/Hz，在+10dBm处） | 标配 | |||||||||||||||||||
频率 | 100Hz | 10kHz | ||||||||||||||||||
100MHz | -83 | -115 | ||||||||||||||||||
250 MHz | -93 | -127 | ||||||||||||||||||
500MHz | -89 | -121 | ||||||||||||||||||
1 GHz | -83 | -115 | ||||||||||||||||||
2 GHz | -77 | -109 | ||||||||||||||||||
3GHz | -74 | -105 | ||||||||||||||||||
4 GHz | -71 | -103 | ||||||||||||||||||
6 GHz | -68 | -99 | ||||||||||||||||||
低相位噪声选件H06 | ||||||||||||||||||||
频率 | 100Hz | 1kHz | 10kHz | 100kHz | ||||||||||||||||
100MHz | -83 | -112 | -131 | -131 | ||||||||||||||||
250 MHz | -93 | -123 | -139 | -139 | ||||||||||||||||
500MHz | -89 | -119 | -135 | -135 | ||||||||||||||||
1 GHz | -83 | -113 | -132 | -132 | ||||||||||||||||
2 GHz | -77 | -107 | -126 | -126 | ||||||||||||||||
3GHz | -74 | -104 | -121 | -121 | ||||||||||||||||
4 GHz | -71 | -101 | -120 | -120 | ||||||||||||||||
6 GHz | -68 | -98 | -115 | -115 | ||||||||||||||||
调制特性 | ||||||||||||||||||||
频率调制6 （选件H02） | 最大频偏：N×16MHz（N为基波谐波次数） 准确度（1kHz调制率，频偏N×500kHz）：±（2％×设置频偏+20Hz） 调制率（3dB带宽，频偏N×500kHz）：DC-7MHz 失真（1kHz速率，频偏N×500kHz）：<0.4% | |||||||||||||||||||
相位调制6 （选件H02） | 最大相偏：N×16rad（N为基波谐波次数） 准确度（1kHz调制率，相偏N×8rad）：±（2％×设置相偏+0.01rad） 调制率（3dB带宽，相偏N×8rad）：DC-1MHz 失真（1kHz调制率，相偏N×8rad）：＜0.4% | |||||||||||||||||||
幅度调制6 （选件H02） | 最大深度：＞90％ 调幅准确度：（1kHz调制率，30%调制深度）：±（4％×设置深度+1%） 调幅失真：（1kHz调制率，线性方式，总谐波失真，30％调制深度）：＜2％； 调幅带宽（3dB带宽，30%调制深度，频率测试点：1GHz、5GHz）：DC～100kHz。 | |||||||||||||||||||
脉冲调制7 （选件H03） | 开关比 | ＞80dB | ||||||||||||||||||
上升下降时间 | ＜10ns | |||||||||||||||||||
内稳幅最小脉宽 | 1μs | |||||||||||||||||||
非稳幅最小脉宽 | 100ns | |||||||||||||||||||
窄脉冲调制7 （选件H04） | 开关比 | ＞80dB | ||||||||||||||||||
上升下降时间 | ＜10ns | |||||||||||||||||||
内稳幅最小脉宽 | 1μs | |||||||||||||||||||
非稳幅最小脉宽 | 20ns | |||||||||||||||||||
内部模拟调制信号发生器（需配选件H02） | 提供3路独立的信号分别用于频率/相位调制、幅度调制和低频输出信号 波形：正弦波，方波，三角波，锯齿波 频率范围：正弦波0.1Hz～10MHz 方波，三角波，锯齿波0.1Hz～1MHz 频率分辨率：0.1Hz 低频输出：幅度0～5Vpeak（额定值），至50Ω负载 | |||||||||||||||||||
内部脉冲发生器 (需配选件H03或H04) | 脉冲宽度：100ns～（42s-10ns）（选件H03，额定值） 20ns～（42s-10ns）（选件H04，额定值） 脉冲周期：120ns～42s （选件H03，额定值） 40ns～42s （选件H04，额定值） 分辨率：10ns | |||||||||||||||||||
多功能函数发生器(选件H05) | 多功能发生器由7个波形发生器组成,通过使用AM、FM/ΦM和低频输出中的复合调制特性,可分别对发生器进行设置或是同时设置 5 个发生器 波形: 函数发生器1:正弦波、三角波、方波、锯齿波、脉冲 函数发生器2:正弦波、三角波、方波、锯齿波、脉冲 双函数发生器:音频2的正弦波、三角波、方波、锯齿波、脉冲、相位偏置和幅度比，相对于音频1； 扫描函数发生器:正弦波、三角波、方波、锯齿波； 噪声发生器1:均匀、高斯； 噪声发生器2:均匀、高斯； 直流:仅限LF输出； 频率参数: 正弦波:0.1Hz至10MHz； 三角波、方波、锯齿波、脉冲:0.1Hz至1MHz； 分辨率:0.1Hz； | |||||||||||||||||||
矢量调制精度（校准后，25℃±10℃） （码元速率4Msps，根奈奎斯特滤波器，α=0.3，QPSK格式，0dBm） | 1435A/B -V | 50MHz～3GHz | EVM（RMS%）<1.4% | |||||||||||||||||
3GHz～6GHz | 标配 | EVM（RMS%）<1.8% | ||||||||||||||||||
低相位噪声选件 | EVM（RMS%）<1.4% | |||||||||||||||||||
内部调制带宽 | （载波900MHz、1.8GHz、2.4GHz、6GHz） 标配： 120MHz（多音 ，音调数量 51， 频率间隔 2.4MHz，±3dB带宽）； H09大调制带宽选件： 200MHz（多音 ，音调数量 51， 频率间隔 4MHz，±3dB带宽）。 | |||||||||||||||||||
外部调制带宽 | （载波900MHz、1.8GHz、2.4GHz、6GHz） 200MHz（稳幅开环，I通道输入100mVrms正弦波，±4dB带宽） | |||||||||||||||||||
内部基带信号发生器 | 通道数：2（I和Q） 最大码元速率： 标配：75Msps 选件09：125Msps 基带波形内存： 标配：1G样点 选件H32：2G样点 实时基带模式： 调制格式： PSK：BPSK、QPSK、OQPSK、π/4DQPSK、D8PSK、16PSK QAM：4、16、32、64、128、256、512、1024 FSK：2、4、8、16 ASK、MSK，任意波（选件S01） EVM：<1.0%（典型值）（RMS%，码元速率4Msps，根奈奎斯特滤波器，α=0.3，QPSK格式） 双音模式最大频率间隔：200MHz 任意波模式： 数据格式：Mat-File 5、ASCII、Binary、cap、csv。 触发： 触发类型：连续、单次、门控、高级波形段； 触发源：键触发、外部触发、总线触发（GPIB、LAN）； 触发模式：自动播放、触发播放、触发复位、单次自动、单次触发缓冲、单次复位、门控（高、低）、波形段单次、波形段连续； | |||||||||||||||||||
AWGN (选件S03) | 加噪类型：纯噪声、连续波干扰、加性噪声 噪声带宽：120/200MHz 信噪声设置范围：0~40dB | |||||||||||||||||||
一般特性 | ||||||||||||||||||||
射频输出端口 | N型（阴），阻抗50Ω | |||||||||||||||||||
最大外形尺寸 | 宽×高×深：330mm×147mm×397mm（不包括把手） 420mm×147mm×445mm（包括把手） | |||||||||||||||||||
重量 | ＜12千克（型号、选件配置不同，重量不同） | |||||||||||||||||||
电源 | 100～120VAC，50～60Hz；或200～240VAC，50～60Hz（自适应） | |||||||||||||||||||
功耗 | 小于300W | |||||||||||||||||||
温度范围 | 工作温度：0℃～+50℃；存储温度：-40℃～+70℃ | |||||||||||||||||||
