ATA-2048高压放大器
厂商名称:安泰电子/AIGTEK
产品型号:ATA-2048
市场价格:¥面议 (仅供参考)
促销价格:¥ 请点击在线咨询
描述:

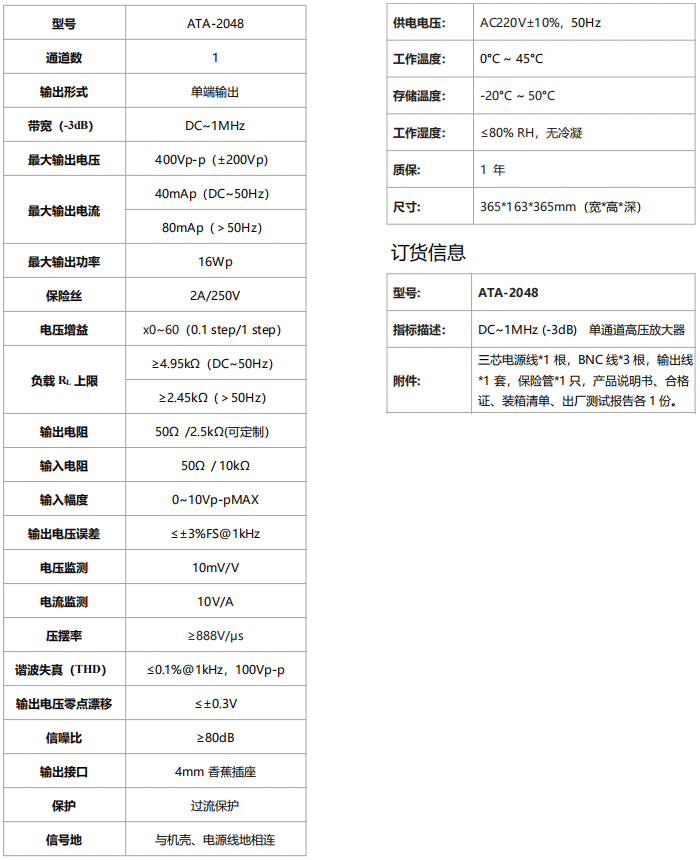

ATA-2048高压放大器带宽:(-3dB)DC~1MHz,电压:400Vp-p(200Vp),电流:80mAp,功率:16Wp,10mV/V 电压监测,10V/A 电流监测
- 详细说明
- 产品手册
ATA-2048高压放大器简介Introduction
ATA-2048是一款可放大交直流信号的单通道高压放大器。最大带宽1MHz,最大输出400Vp-p电压,输入输出电阻两档切换,电压增益数控可调,设置参数自动保存,还具有程控功能,操作简洁方便,可与信号发生器配套使用,实现信号的放大。
输入Input
输入为BNC接口,输入电阻50Ω、10kΩ两档可选,匹配高低内阻信号源。
输出Output
输出为香蕉插座,最大输出电压400Vp-p(±200Vp),最大输出电流80mAp。
液晶显示
操作面板液晶显示,设备状态及参数动态显示,交互界面一目了然,简洁易懂。
电压增益
ATA-2048高压放大器电压增益数控0~60倍可调,具体分为粗调(1step)和细调(0.1step)两种。结合液晶面板增益的显示,能够快速调整至需要的电压值。
监测口Monitor
10mV/V Monitor:此端口电压为输出端口的1/100,监测口为BNC接头,可以直接连接到示波器进行输出电压的实时监测。
10V/A Monitor:监测口电压为输出端口电流的10倍,监测口为BNC接头,可直连示波器进行输出电流的实时监测。
