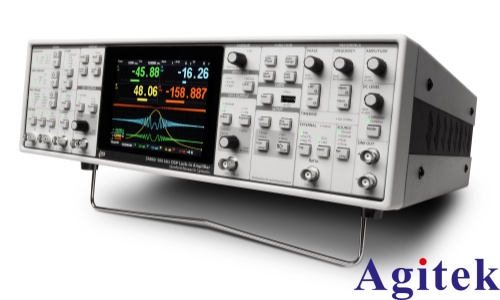

斯坦福SR860锁相放大器使用指南

斯坦福SR860锁相放大器是一款高性能数字信号处理设备，能够在强噪声环境中精确提取微弱交流信号，广泛应用于物理、材料科学、光学及电子工程等领域。其核心原理是利用参考信号对输入信号进行相敏检测，从而实现高信噪比测量。以下是其基本使用方法。

一、设备准备与连接

首先将SR860接入稳定电源并开机，建议预热10–15分钟以确保内部电路稳定。连接待测信号至前面板的电压或电流输入端口，注意选择单端或差分输入模式以抑制共模干扰。参考信号可通过内部振荡器产生，或由外部信号源（如函数发生器、斩波器）提供，接入参考输入端口。若需高精度同步，可将10 MHz时基信号接入后面板，实现多设备时基统一。

二、参数设置

通过触摸屏界面设置关键参数。首先设定参考频率，范围从1 mHz到500 kHz，可与内部或外部参考源同步。选择参考模式：内部模式使用内置振荡器；外部模式锁定外部信号；双频模式用于差频测量；斩波模式可控制SR540斩波器同步工作。根据信号强度设置输入范围（10 mV至1 V）和灵敏度，避免过载。合理选择时间常数（1 μs至30 ks）和低通滤波斜率（6–24 dB/oct），以平衡响应速度与噪声抑制。SR860支持高斯FIR和线性相位IIR数字滤波器，在低频测量中可启用同步滤波，有效抑制参考频率谐波干扰。

三、执行测量与数据读取

启动测量后，仪器实时显示X（同相）、Y（正交）、R（幅值）、θ（相位）等参数。可通过触摸屏直接读取，或通过USB、GPIB、以太网等接口将数据导出至计算机进行自动化采集与分析。FFT显示功能可直观观察输入信号频谱，辅助排查噪声源。

四、注意事项

确保良好接地，使用屏蔽线缆减少电磁干扰；避免输入信号超过1 V峰值以防损坏；定期使用标准电阻校准系统；在变温、变磁场等复杂环境中测量时，注意热电动势影响，交流测量可有效抑制此类误差。

SR860凭借其高动态储备（达120 dB）、低噪声（2.5 nV/√Hz）和用户友好界面，成为微弱信号检测的理想工具，显著提升实验精度与可靠性。
